SISTEMI DI SUPPORTO
1300
14 x 30
Ø13
84
200
80
41
100

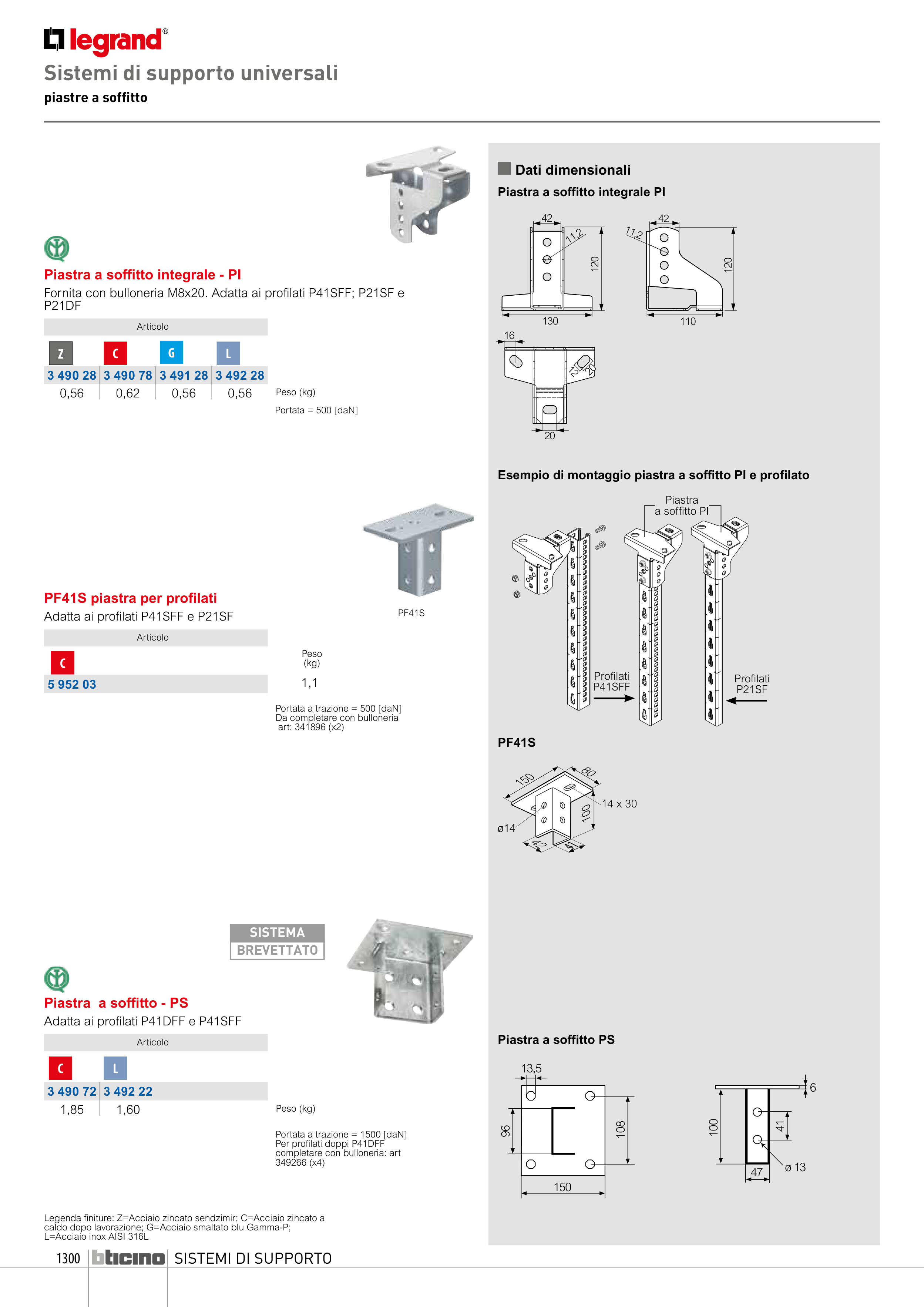

Sistemi di supporto universali
piastre a soffitto
SISTEMA
BREVETTATO
C
L
Piastra a soffitto PS
Piastra a soffitto integrale PI
13,5
47
ø 13
41
108
96
100
6
150
130
20
16
42
42
12
110
11,2
11,2
120
120
20
130
20
16
42
42
12
110
11,2
11,2
120
120
20
130
20
16
42
42
12
110
11,2
11,2
120
120
20
Esempio di montaggio piastra a soffitto PI e profilato
Profilati
P21SF
Piastra
a soffitto PI
Profilati
P41SFF
Legenda finiture: Z=Acciaio zincato sendzimir; C=Acciaio zincato a
caldo dopo lavorazione; G=Acciaio smaltato blu Gamma-P;
L=Acciaio inox AISI 316L
PF41S
PF41S
80
150
100
42
ø14
41
14 x 30
C
n Dati dimensionali
Piastra a soffitto integrale - PI
Fornita con bulloneria M8x20. Adatta ai profilati P41SFF; P21SF e
P21DF
Articolo
3 490 28 3 490 78 3 491 28 3 492 28
0,56
0,62
0,56
0,56
Peso (kg)
Piastra a soffitto - PS
Adatta ai profilati P41DFF e P41SFF
Articolo
3 490 72 3 492 22
1,85
1,60
Peso (kg)
PF41S piastra per profilati
Adatta ai profilati P41SFF e P21SF
Articolo
Peso
(kg)
5 952 03
1,1
Z
G
C
L
Portata = 500 [daN]
Portata a trazione = 500 [daN]
Da completare con bulloneria
art: 341896 (x2)
Portata a trazione = 1500 [daN]
Per profilati doppi P41DFF
completare con bulloneria: art
349266 (x4)
