SERIE GLO-4
1297

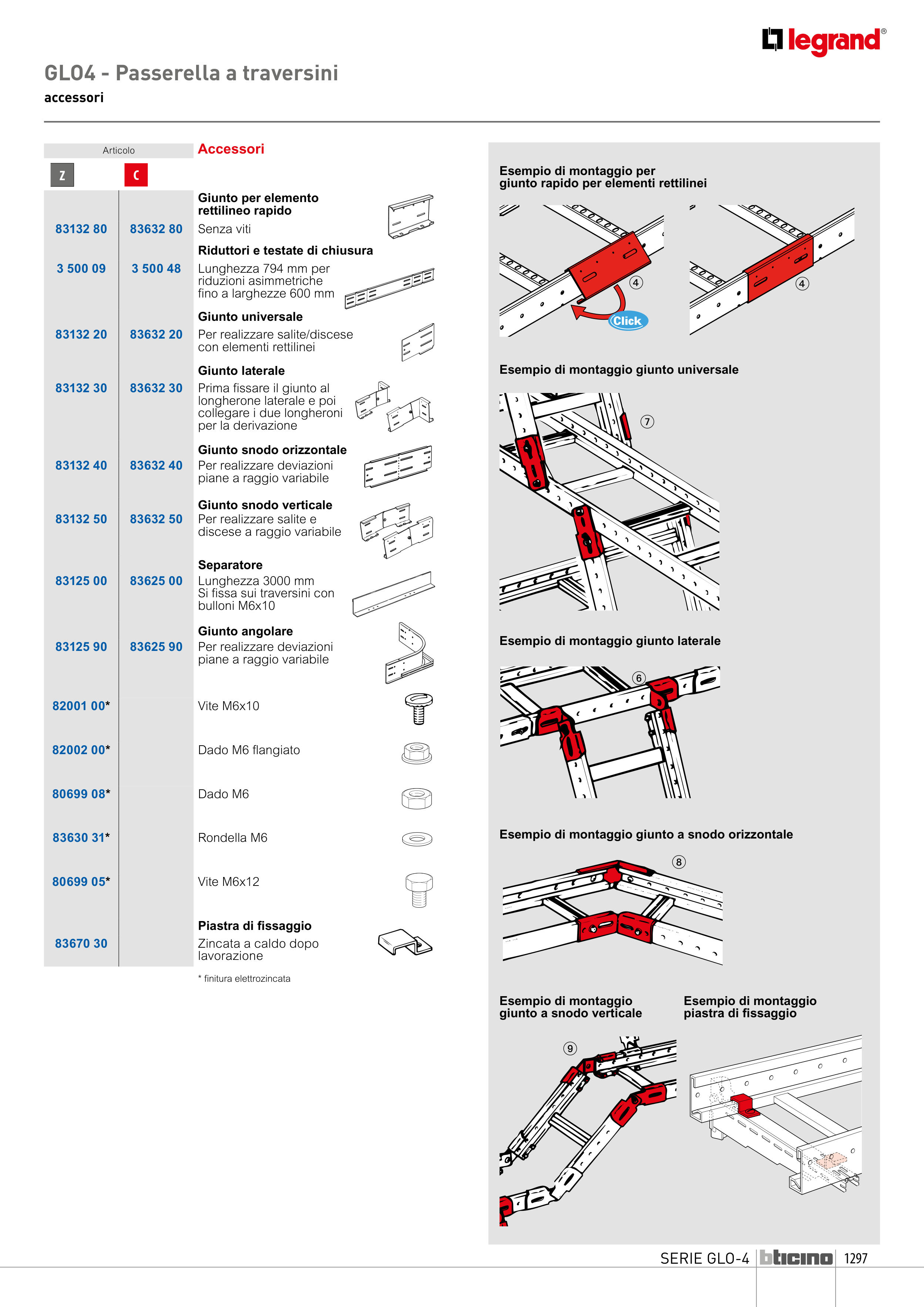

GLO4 - Passerella a traversini
accessori
Esempio di montaggio per
giunto rapido per elementi rettilinei
Esempio di montaggio giunto universale
Esempio di montaggio giunto laterale
Esempio di montaggio giunto a snodo orizzontale
4
7
8
6
4
Esempio di montaggio
giunto a snodo verticale
Esempio di montaggio
piastra di fissaggio
* finitura elettrozincata
9
Articolo
Accessori
Giunto per elemento
rettilineo rapido
83132 80
83632 80
Senza viti
Riduttori e testate di chiusura
3 500 09
3 500 48
Lunghezza 794 mm per
riduzioni asimmetriche
fino a larghezze 600 mm
Giunto universale
83132 20
83632 20
Per realizzare salite/discese
con elementi rettilinei
Giunto laterale
83132 30
83632 30
Prima fissare il giunto al
longherone laterale e poi
collegare i due longheroni
per la derivazione
Giunto snodo orizzontale
83132 40
83632 40
Per realizzare deviazioni
piane a raggio variabile
Giunto snodo verticale
83132 50
83632 50
Per realizzare salite e
discese a raggio variabile
Separatore
83125 00
83625 00
Lunghezza 3000 mm
Si fissa sui traversini con
bulloni M6x10
Giunto angolare
83125 90
83625 90
Per realizzare deviazioni
piane a raggio variabile
82001 00*
Vite M6x10
82002 00*
Dado M6 flangiato
80699 08*
Dado M6
83630 31*
Rondella M6
80699 05*
Vite M6x12
Piastra di fissaggio
83670 30
Zincata a caldo dopo
lavorazione
Z
C
