SERIE GLO-4
1295
Larghezza
Passerella a
traversini
Interasse
traversini
300 mm
Coperchio
Curva piana Derivazione
a T
Curva
salita/
discesa
variabile
Incrocio
piano
Clip
fissaggio
coperchio
Giunto
rapido
rettilineo
Lunghezza
3000 m
Lunghezza
2000 m
Passerella a
traversini
200 mm
83615 32
82611 20
83625 12
83625 32
83625 52
83625 42
82360 00
83632 80
300 mm
83615 33
82611 30
83625 13
83625 33
83625 53
83625 43
82360 00
83632 80
400 mm
83615 34
82611 40
83625 14
83625 34
83625 54
83625 44
82360 00
83632 80
500 mm
83615 35
82611 50
83625 15
83625 35
83625 55
83625 45
82360 00
83632 80
600 mm
83615 36
82611 60
83625 16
83625 36
83625 56
83625 46
82360 00
83632 80
Accessori di
fissaggio
-
4x
8x
12x
8x
-
-
(1) Clip fissaggio coperchio art. 82360 00 (2) Vite = M6 x 12 art. 80699 05 + rondella art. 83630 31 + dado art. 80699 08
83615 33
(1)
(2)
(2)
(2)
Larghezza
Riduttori
e testate di
chiusura
Giunto
universale
Giunto
laterale
Giunto a snodo
orizzontale
Giunto a snodo
verticale
Giunto
angolare
Lunghezza
794 m
200 mm
-
83632 20
83632 30
83632 40
83632 50
83625 90
300 mm
-
83632 20
83632 30
83632 40
83632 50
83625 90
400 mm
3 500 48
83632 20
83632 30
83632 40
83632 50
83625 90
500 mm
3 500 48
83632 20
83632 30
83632 40
83632 50
83625 90
600 mm
3 500 48
83632 20
83632 30
83632 40
83632 50
83625 90
Accessori di
fissaggio
8x
8x
12x
8x
-
-
Passerella a traversini
(2)
(2)
(2)
(2)
(1) Clip fissaggio coperchio art. 82360 00 (2) Vite = M6 x 10 art. 82001 00 + dado flangiato art. 82002 00

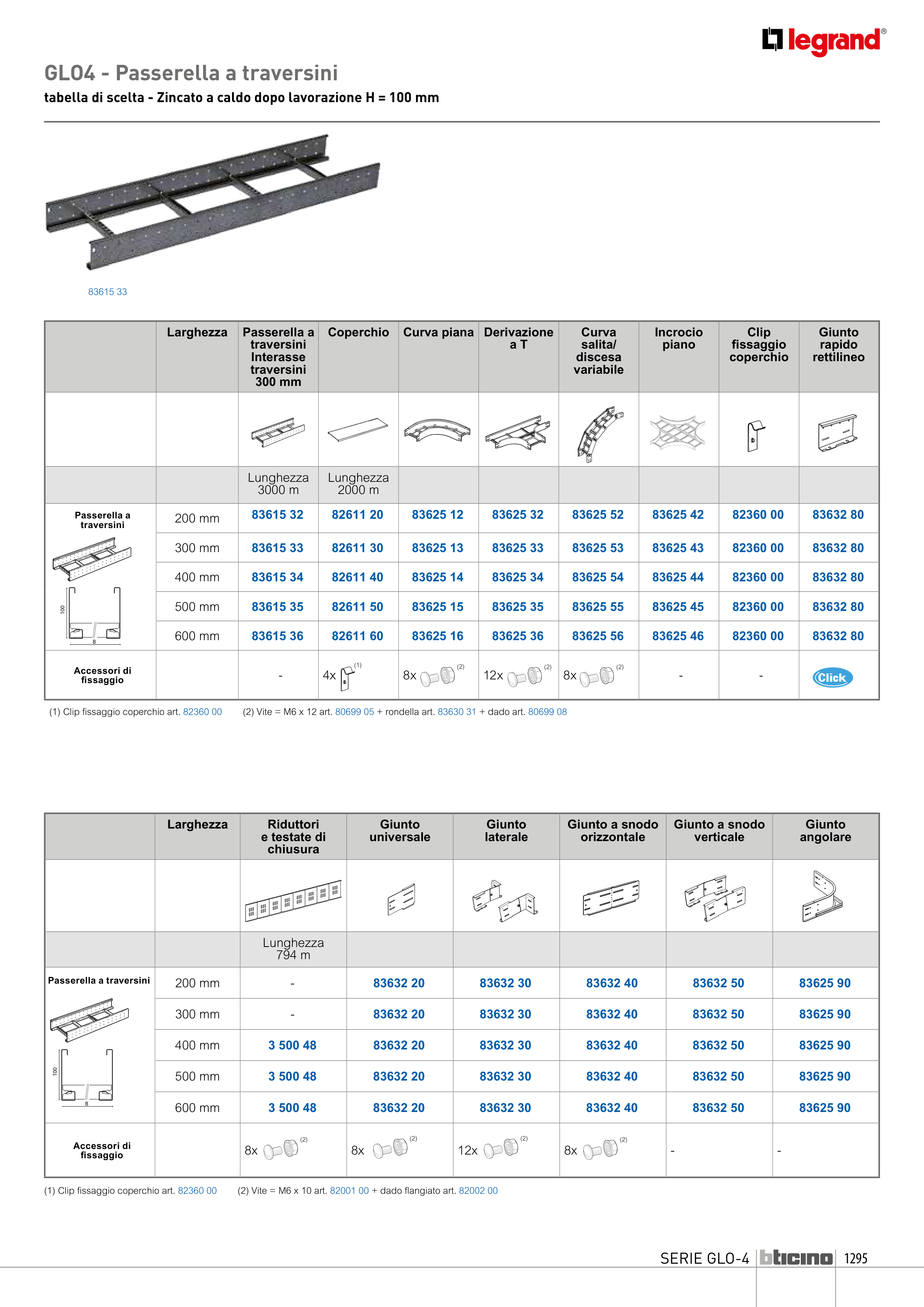

GLO4 - Passerella a traversini
tabella di scelta - Zincato a caldo dopo lavorazione H = 100 mm
101,5 ±0,2 int.
9
R1 (2x)
795
118
100
600
90
97,5
50
50
30
15
R5
20
7
27,5
A
4 (77x)
18
90°
DETAIL A
SCALE 2 : 1
