CABLOFIL
1274

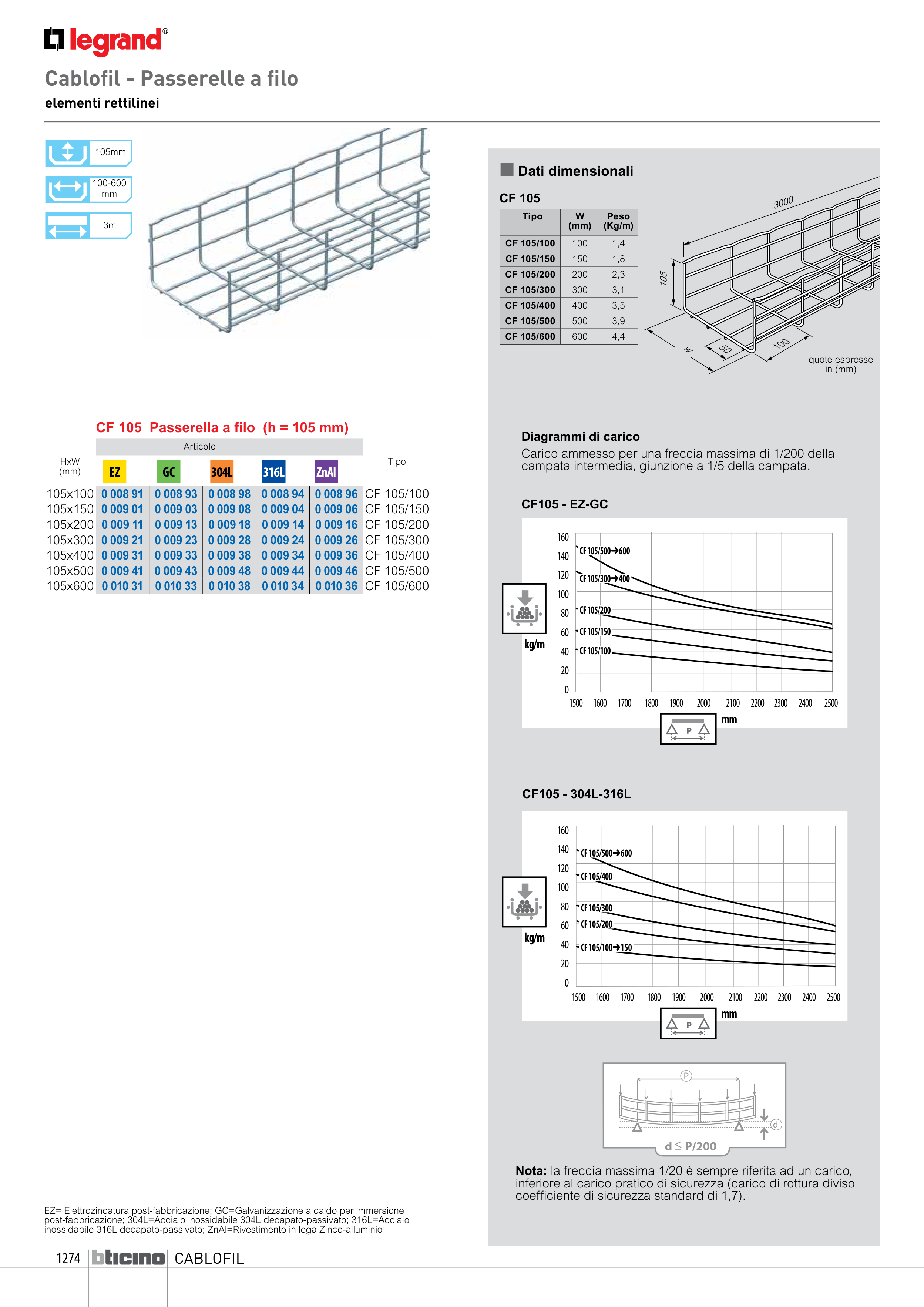

CF 105 Passerella a filo (h = 105 mm)
Articolo
HxW
(mm)
Tipo
105x100 0 008 91
0 008 93
0 008 98
0 008 94
0 008 96 CF 105/100
105x150 0 009 01
0 009 03
0 009 08
0 009 04
0 009 06 CF 105/150
105x200 0 009 11
0 009 13
0 009 18
0 009 14
0 009 16 CF 105/200
105x300 0 009 21
0 009 23
0 009 28
0 009 24
0 009 26 CF 105/300
105x400 0 009 31
0 009 33
0 009 38
0 009 34
0 009 36 CF 105/400
105x500 0 009 41
0 009 43
0 009 48
0 009 44
0 009 46 CF 105/500
105x600 0 010 31
0 010 33
0 010 38
0 010 34
0 010 36 CF 105/600
Cablofil - Passerelle a filo
elementi rettilinei
3m
CF 105
3000
105
100
50
CF105 - EZ-GC
CF105 - 304L-316L
Diagrammi di carico
Carico ammesso per una freccia massima di 1/200 della
campata intermedia, giunzione a 1/5 della campata.
Tipo
W
(mm)
Peso
(Kg/m)
CF 105/100
100
1,4
CF 105/150
150
1,8
CF 105/200
200
2,3
CF 105/300
300
3,1
CF 105/400
400
3,5
CF 105/500
500
3,9
CF 105/600
600
4,4
CF 105/500➜600
CF 105/300➜400
CF 105/200
CF 105/150
CF 105/100
1500
1600
1700
1800
1900
2000
2100
2200 2300 2400
2500
160
140
120
100
80
60
40
20
0
mm
kg/m
mm
kg/m
CF 105/500➜600
CF 105/100➜150
CF 105/400
CF 105/300
CF 105/200
160
140
120
100
80
60
40
20
0
1500
1600
1700
1800
1900
2000
2100 2200 2300 2400
2500
EZ= Elettrozincatura post-fabbricazione; GC=Galvanizzazione a caldo per immersione
post-fabbricazione; 304L=Acciaio inossidabile 304L decapato-passivato; 316L=Acciaio
inossidabile 316L decapato-passivato; ZnAl=Rivestimento in lega Zinco-alluminio
quote espresse
in (mm)
Nota: la freccia massima 1/20 è sempre riferita ad un carico,
inferiore al carico pratico di sicurezza (carico di rottura diviso
coefficiente di sicurezza standard di 1,7).
100-600
mm
105mm
w
316L
304L
GC
EZ
n Dati dimensionali
ZnAl
