CABLOFIL
1273

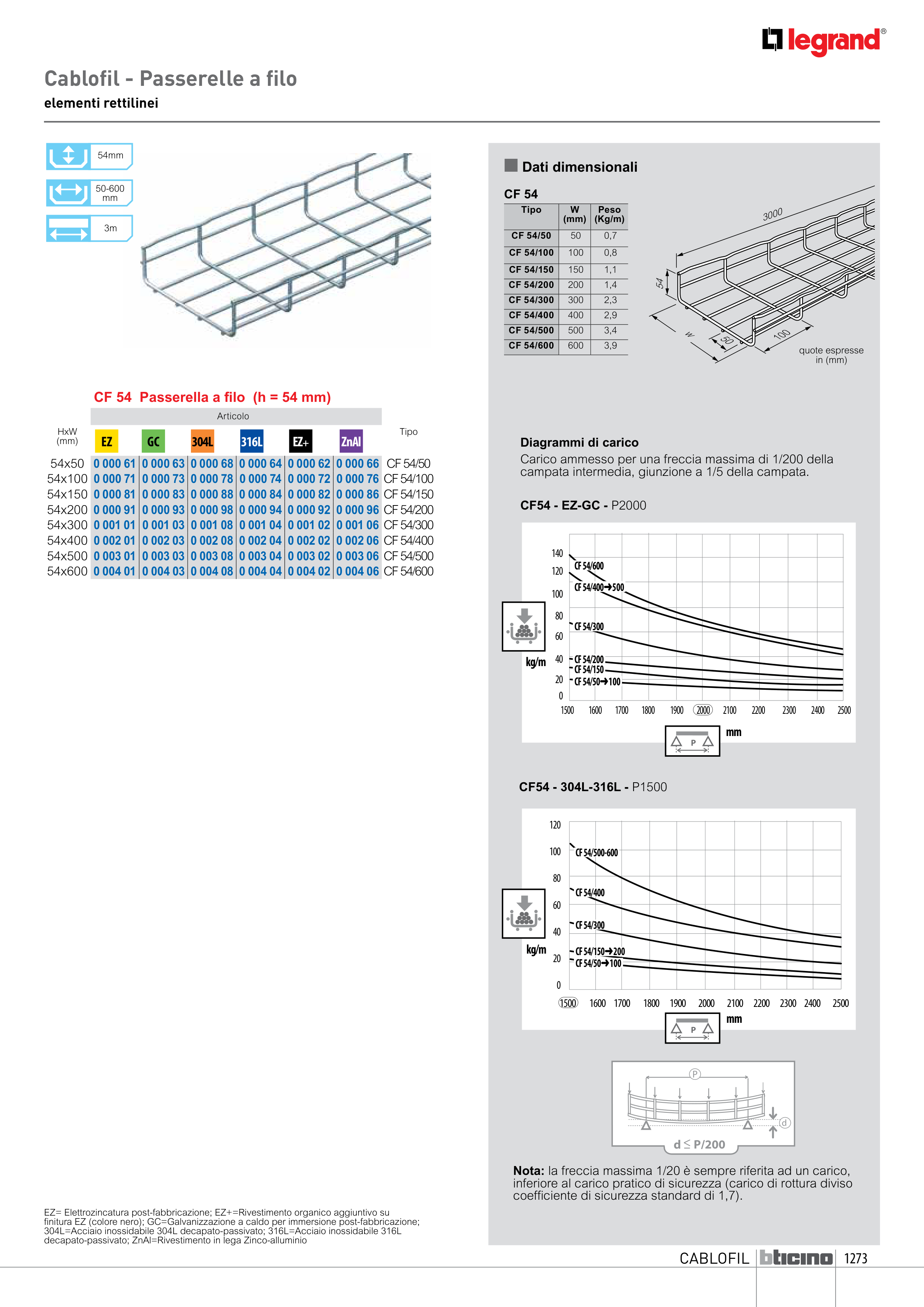

CF 54 Passerella a filo (h = 54 mm)
Articolo
HxW
(mm)
Tipo
54x50 0 000 61 0 000 63 0 000 68 0 000 64 0 000 62 0 000 66 CF 54/50
54x100 0 000 71 0 000 73 0 000 78 0 000 74 0 000 72 0 000 76 CF 54/100
54x150 0 000 81 0 000 83 0 000 88 0 000 84 0 000 82 0 000 86 CF 54/150
54x200 0 000 91 0 000 93 0 000 98 0 000 94 0 000 92 0 000 96 CF 54/200
54x300 0 001 01 0 001 03 0 001 08 0 001 04 0 001 02 0 001 06 CF 54/300
54x400 0 002 01 0 002 03 0 002 08 0 002 04 0 002 02 0 002 06 CF 54/400
54x500 0 003 01 0 003 03 0 003 08 0 003 04 0 003 02 0 003 06 CF 54/500
54x600 0 004 01 0 004 03 0 004 08 0 004 04 0 004 02 0 004 06 CF 54/600
Diagrammi di carico
Carico ammesso per una freccia massima di 1/200 della
campata intermedia, giunzione a 1/5 della campata.
Nota: la freccia massima 1/20 è sempre riferita ad un carico,
inferiore al carico pratico di sicurezza (carico di rottura diviso
coefficiente di sicurezza standard di 1,7).
3000
54
100
quote espresse
in (mm)
50
CF 54
CF54 - EZ-GC - P2000
CF54 - 304L-316L - P1500
50-600
mm
54mm
3m
Cablofil - Passerelle a filo
elementi rettilinei
Tipo
W
(mm)
Peso
(Kg/m)
CF 54/50
50
0,7
CF 54/100
100
0,8
CF 54/150
150
1,1
CF 54/200
200
1,4
CF 54/300
300
2,3
CF 54/400
400
2,9
CF 54/500
500
3,4
CF 54/600
600
3,9
CF 54/600
CF 54/300
CF 54/200
CF 54/150
CF 54/400➜500
CF 54/50➜100
mm
kg/m
1500
1600
1700
1800
1900
2000
2100
2200
2300
2400
2500
140
120
100
80
60
40
20
0
kg/m
mm
1500 1600 1700
1800 1900
2000
2100 2200 2300 2400
2500
120
100
80
60
40
20
0
CF 54/500-600
CF 54/400
CF 54/300
CF 54/150➜200
CF 54/50➜100
EZ= Elettrozincatura post-fabbricazione; EZ+=Rivestimento organico aggiuntivo su
finitura EZ (colore nero); GC=Galvanizzazione a caldo per immersione post-fabbricazione;
304L=Acciaio inossidabile 304L decapato-passivato; 316L=Acciaio inossidabile 316L
decapato-passivato; ZnAl=Rivestimento in lega Zinco-alluminio
w
316L
EZ+
304L
GC
EZ
n Dati dimensionali
ZnAl
