CABLOFIL
1272

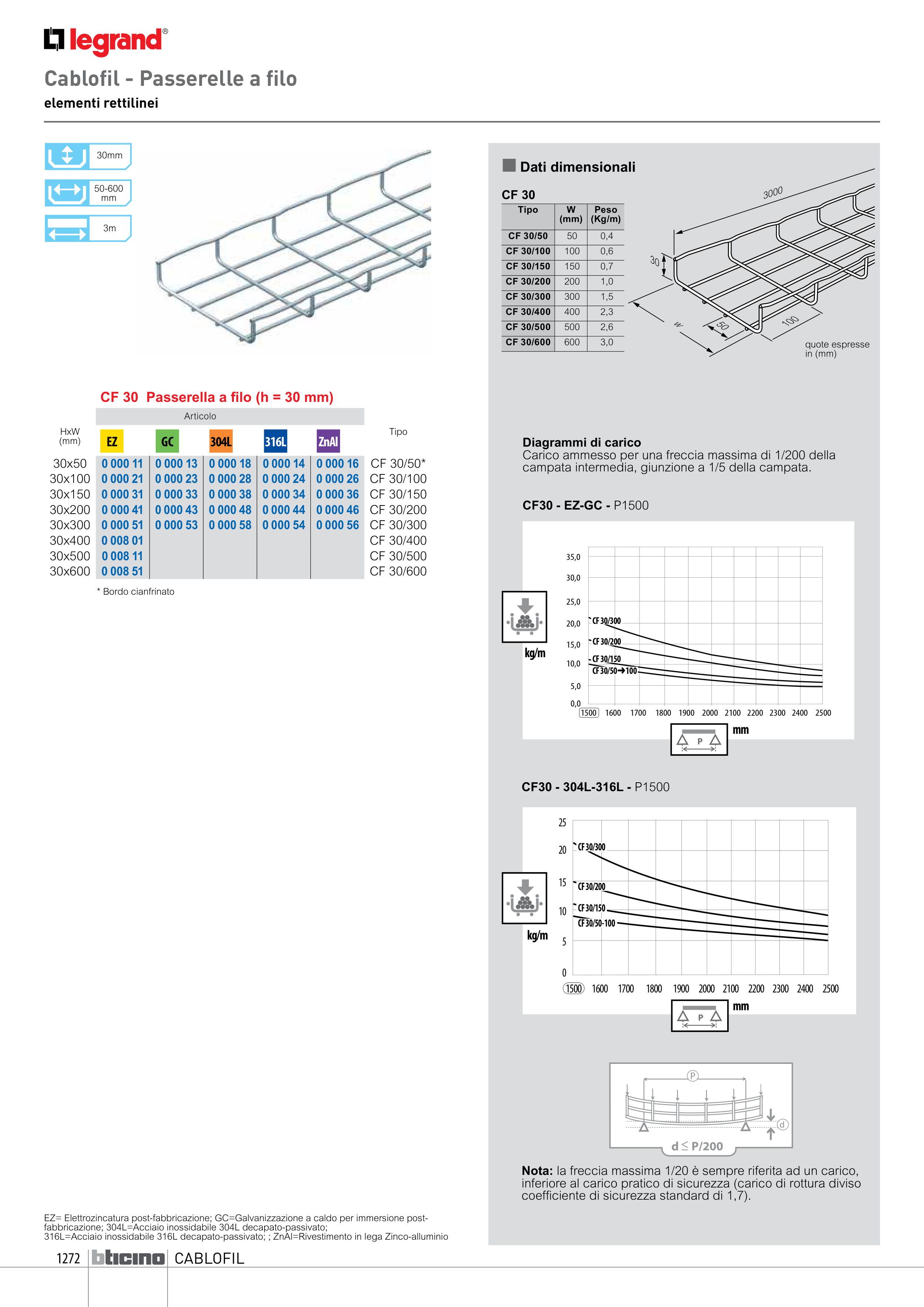

CF 30 Passerella a filo (h = 30 mm)
Articolo
HxW
(mm)
Tipo
30x50
0 000 11
0 000 13
0 000 18
0 000 14
0 000 16
CF 30/50*
30x100
0 000 21
0 000 23
0 000 28
0 000 24
0 000 26
CF 30/100
30x150
0 000 31
0 000 33
0 000 38
0 000 34
0 000 36
CF 30/150
30x200
0 000 41
0 000 43
0 000 48
0 000 44
0 000 46
CF 30/200
30x300
0 000 51
0 000 53
0 000 58
0 000 54
0 000 56
CF 30/300
30x400
0 008 01
CF 30/400
30x500
0 008 11
CF 30/500
30x600
0 008 51
CF 30/600
50-600
mm
30mm
3m
30
100
50
Diagrammi di carico
Carico ammesso per una freccia massima di 1/200 della
campata intermedia, giunzione a 1/5 della campata.
Nota: la freccia massima 1/20 è sempre riferita ad un carico,
inferiore al carico pratico di sicurezza (carico di rottura diviso
coefficiente di sicurezza standard di 1,7).
quote espresse
in (mm)
CF30 - EZ-GC - P1500
CF30 - 304L-316L - P1500
CF 30
Cablofil - Passerelle a filo
elementi rettilinei
Tipo
W
(mm)
Peso
(Kg/m)
CF 30/50
50
0,4
CF 30/100
100
0,6
CF 30/150
150
0,7
CF 30/200
200
1,0
CF 30/300
300
1,5
CF 30/400
400
2,3
CF 30/500
500
2,6
CF 30/600
600
3,0
CF 30/300
CF 30/200
CF 30/150
CF 30/50➜100
35,0
30,0
25,0
20,0
15,0
10,0
5,0
0,0
1500
1600
1700
1800 1900 2000 2100 2200 2300 2400 2500
mm
kg/m
1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500
kg/m
mm
25
20
15
10
5
0
CF 30/300
CF 30/200
CF 30/150
CF 30/50-100
EZ= Elettrozincatura post-fabbricazione; GC=Galvanizzazione a caldo per immersione post-
fabbricazione; 304L=Acciaio inossidabile 304L decapato-passivato;
316L=Acciaio inossidabile 316L decapato-passivato; ; ZnAl=Rivestimento in lega Zinco-alluminio
w
316L
ZnAl
304L
GC
EZ
n Dati dimensionali
* Bordo cianfrinato
3000
