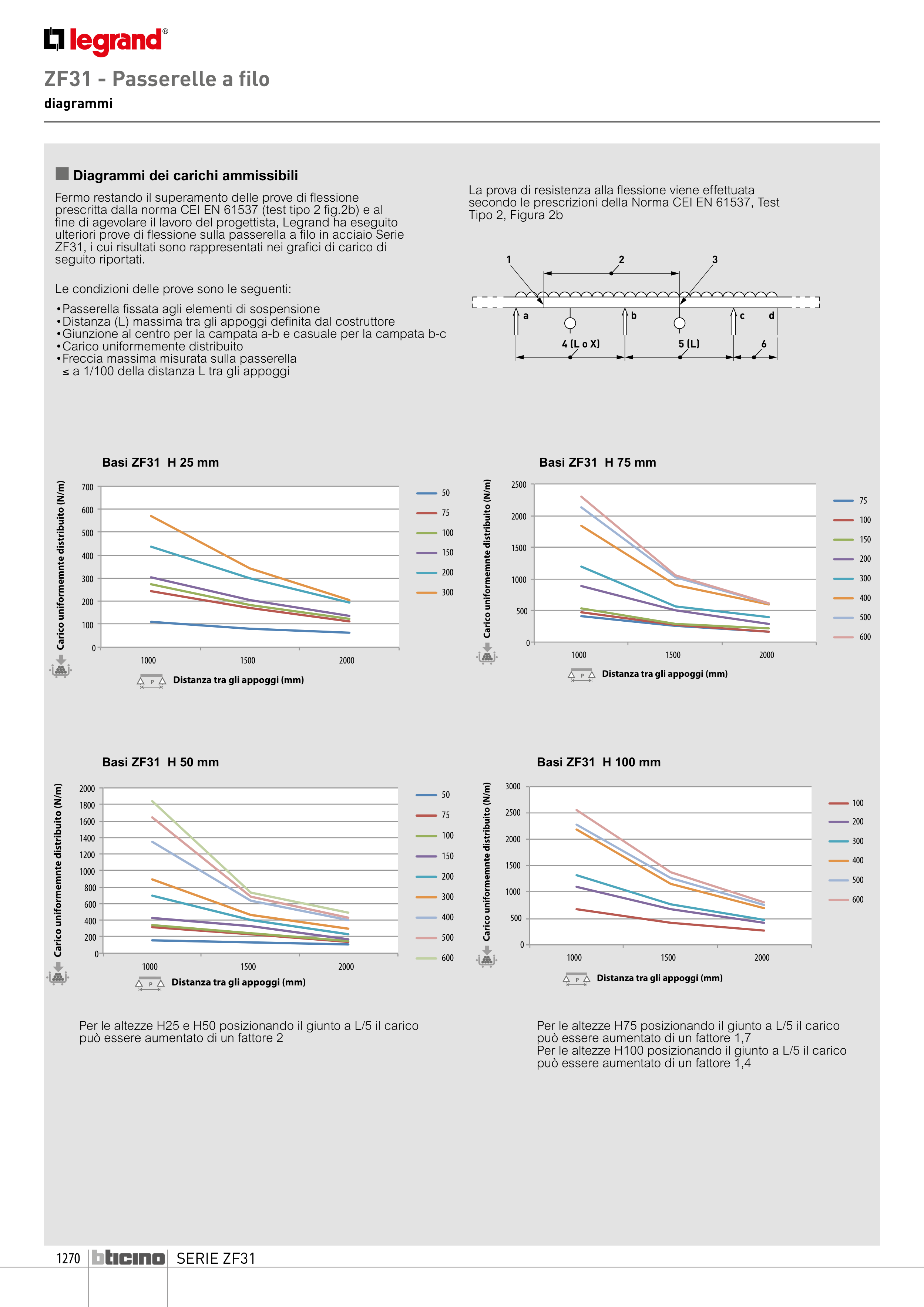

n Diagrammi dei carichi ammissibili
Fermo restando il superamento delle prove di flessione
prescritta dalla norma CEI EN 61537 (test tipo 2 fig.2b) e al
fine di agevolare il lavoro del progettista, Legrand ha eseguito
ulteriori prove di flessione sulla passerella a filo in acciaio Serie
ZF31, i cui risultati sono rappresentati nei grafici di carico di
seguito riportati.
Le condizioni delle prove sono le seguenti:
Basi ZF31 H 50 mm
Basi ZF31 H 25 mm
Per le altezze H25 e H50 posizionando il giunto a L/5 il carico
può essere aumentato di un fattore 2
Distanza tra gli appoggi (mm)
Carico uniformemnte distribuito (N/m)
0
100
200
300
400
500
600
700
1000
1500
2000
50
75
100
150
200
300
Distanza tra gli appoggi (mm)
Carico uniformemnte distribuito (N/m)
0
200
400
600
800
1000
1200
1400
1600
1800
2000
1000
1500
2000
50
75
100
150
200
300
400
500
600
• Passerella fissata agli elementi di sospensione
• Distanza (L) massima tra gli appoggi definita dal costruttore
• Giunzione al centro per la campata a-b e casuale per la campata b-c
• Carico uniformemente distribuito
• Freccia massima misurata sulla passerella
≤ a 1/100 della distanza L tra gli appoggi
La prova di resistenza alla flessione viene effettuata
secondo le prescrizioni della Norma CEI EN 61537, Test
Tipo 2, Figura 2b
2
1
3
6
d
c
b
a
4 (L o X)
5 (L)
ZF31 - Passerelle a filo
diagrammi
Basi ZF31 H 75 mm
Basi ZF31 H 100 mm
Per le altezze H75 posizionando il giunto a L/5 il carico
può essere aumentato di un fattore 1,7
Per le altezze H100 posizionando il giunto a L/5 il carico
può essere aumentato di un fattore 1,4
Distanza tra gli appoggi (mm)
Carico uniformemnte distribuito (N/m)
0
500
1000
1500
2000
2500
1000
1500
2000
75
100
150
200
300
400
500
600
Distanza tra gli appoggi (mm)
Carico uniformemnte distribuito (N/m)
0
500
1000
1500
2000
2500
3000
1000
1500
2000
100
200
300
400
500
600
