SERIE ZF31
1265
Esempio di montaggio giunto mensola
Inserimento del giunto
nell’asola del sistema di
supporto.
Rotazione di 90° del giunto
in modo da posizionarlo sul
filo longitudinale.
Fissaggio della vite nel foro filettato
e bloccaggio del giunto.

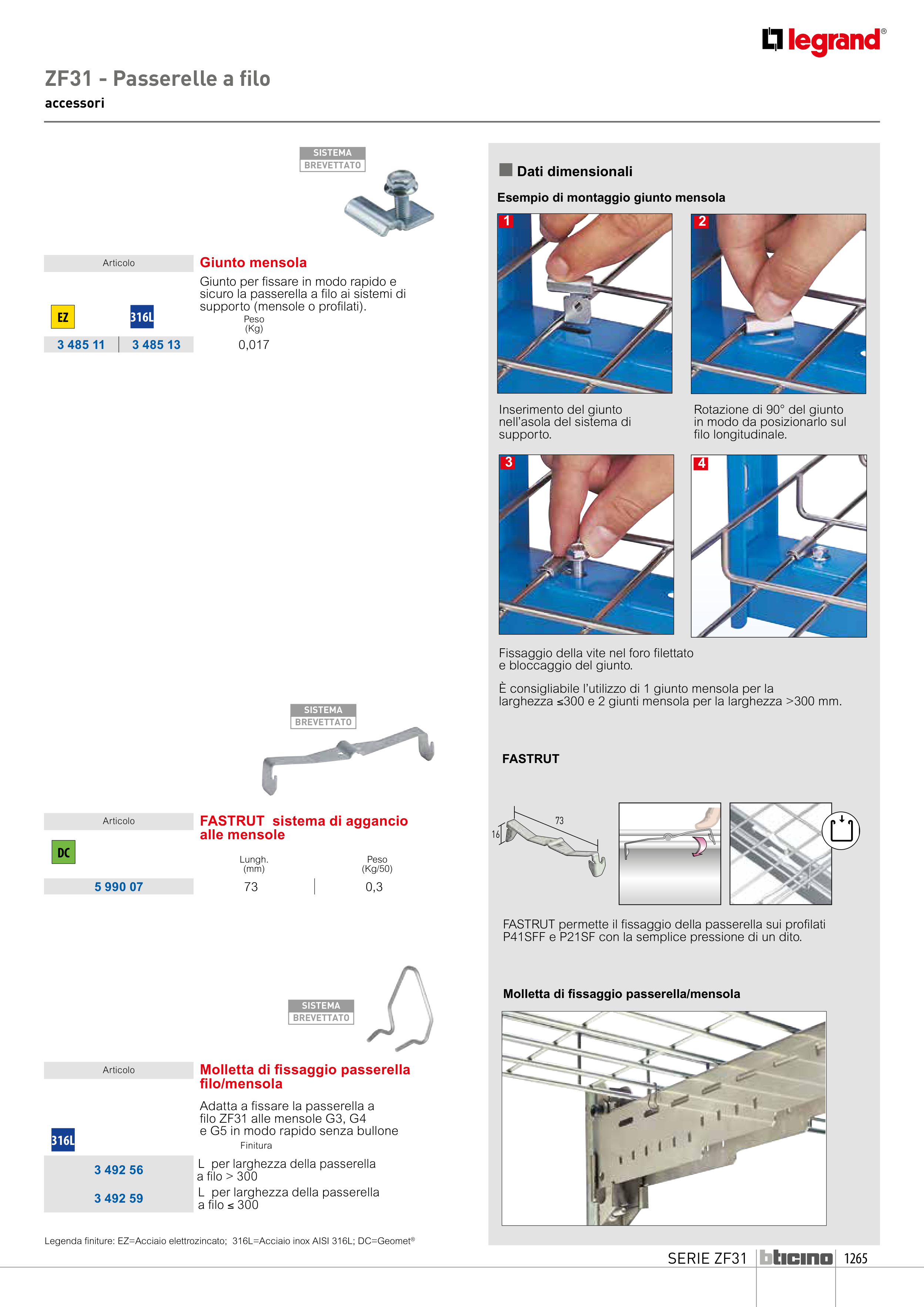

ZF31 - Passerelle a filo
accessori
SISTEMA
BREVETTATO
SISTEMA
BREVETTATO
316L
Legenda finiture: EZ=Acciaio elettrozincato; 316L=Acciaio inox AISI 316L; DC=Geomet®
FASTRUT permette il fissaggio della passerella sui profilati
P41SFF e P21SF con la semplice pressione di un dito.
FASTRUT
SISTEMA
BREVETTATO
È consigliabile l’utilizzo di 1 giunto mensola per la
larghezza ≤300 e 2 giunti mensola per la larghezza >300 mm.
1
2
3
4
Molletta di fissaggio passerella/mensola
73
16
n Dati dimensionali
Articolo
Giunto mensola
Giunto per fissare in modo rapido e
sicuro la passerella a filo ai sistemi di
supporto (mensole o profilati).
Peso
(Kg)
3 485 11
3 485 13
0,017
Articolo
Molletta di fissaggio passerella
filo/mensola
Adatta a fissare la passerella a
filo ZF31 alle mensole G3, G4
e G5 in modo rapido senza bullone
Finitura
3 492 56
L per larghezza della passerella
a filo > 300
3 492 59
L per larghezza della passerella
a filo ≤ 300
Articolo
FASTRUT sistema di aggancio
alle mensole
Lungh.
(mm)
Peso
(Kg/50)
5 990 07
73
0,3
316L
EZ
DC
