SERIE ZF31
1262
Articolo
COTFIL separatore circuiti
Altezza
(mm)
5 867 21
5 867 28
COTFIL 50
50
5 867 31
5 867 38
COTFIL 75
75
5 867 41
5 867 48
COTFIL 100
100
Articolo
DEV100 accessorio gestione cavi
Peso
(kg)
5 851 60
5 851 64
0,1
Z
X

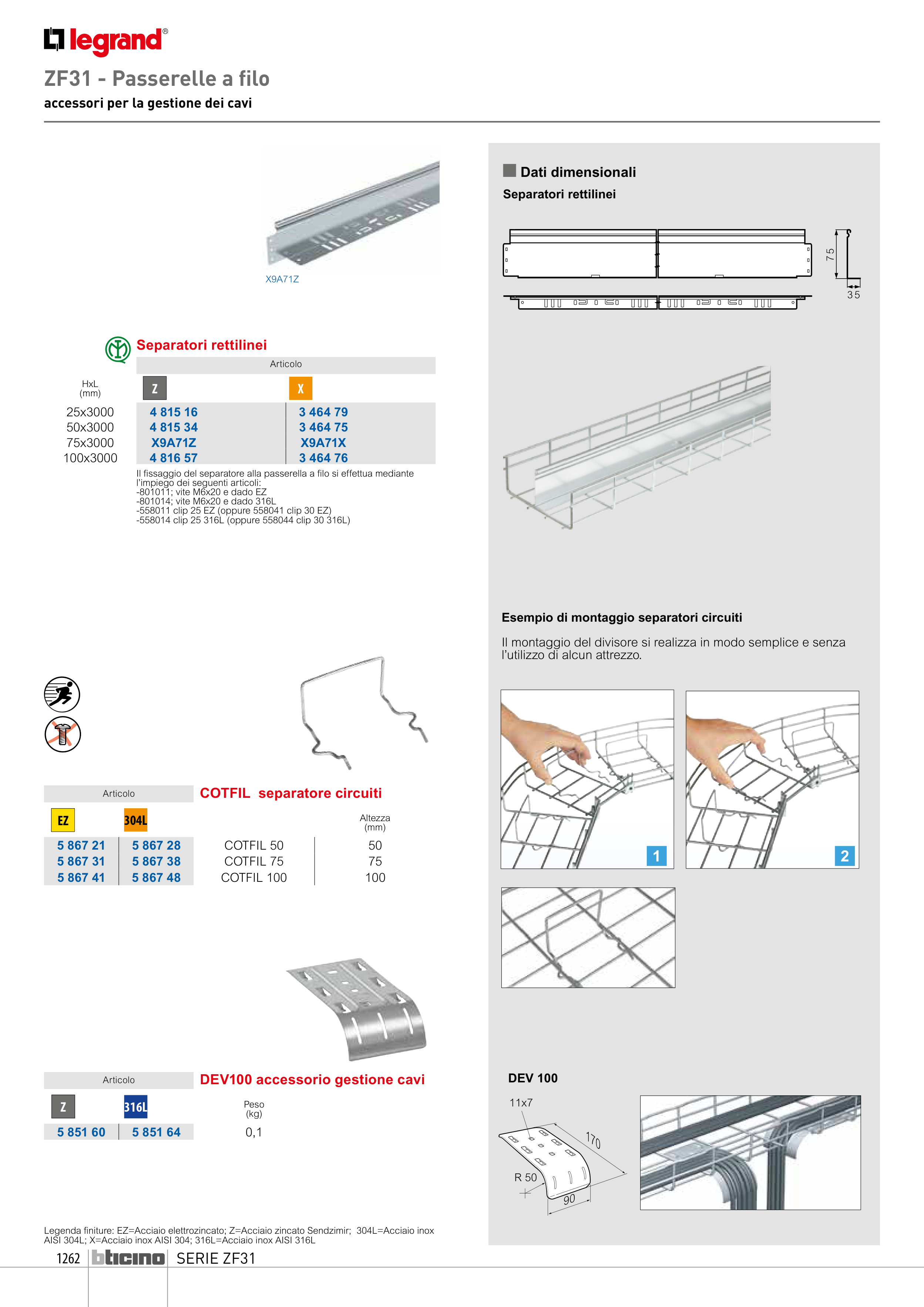

ZF31 - Passerelle a filo
accessori per la gestione dei cavi
90
R 50
11x7
DEV 100
170
Esempio di montaggio separatori circuiti
Il montaggio del divisore si realizza in modo semplice e senza
l’utilizzo di alcun attrezzo.
2
1
EZ
304L
Separatori rettilinei
Legenda finiture: EZ=Acciaio elettrozincato; Z=Acciaio zincato Sendzimir; 304L=Acciaio inox
AISI 304L; X=Acciaio inox AISI 304; 316L=Acciaio inox AISI 316L
n Dati dimensionali
EZ
304L
Separatori rettilinei
Articolo
HxL
(mm)
25x3000
4 815 16
3 464 79
50x3000
4 815 34
3 464 75
75x3000
X9A71Z
X9A71X
100x3000
4 816 57
3 464 76
Il fissaggio del separatore alla passerella a filo si effettua mediante
l’impiego dei seguenti articoli:
-801011; vite M6x20 e dado EZ
-801014; vite M6x20 e dado 316L
-558011 clip 25 EZ (oppure 558041 clip 30 EZ)
-558014 clip 25 316L (oppure 558044 clip 30 316L)
Z
316L
X9A71Z
75
35
