SERIE P31+
1255
Articolo
Accessori vari
31X99X999
Kit di messa a terra composto da piastrina in
rame e 2 bulloni a testa esagonale M5x6
03V1M610Z
Bullone M6x12 a testa tonda e quadro sottotesta
con dado flangiato
31X99Y999
Clip di fissaggio
31X99Z999
Cerniera
31X99Q92G
Vernice per ritocchi colore blu (200 grammi)
31X99Q95G
Vernice per ritocchi colore blu (500 grammi)

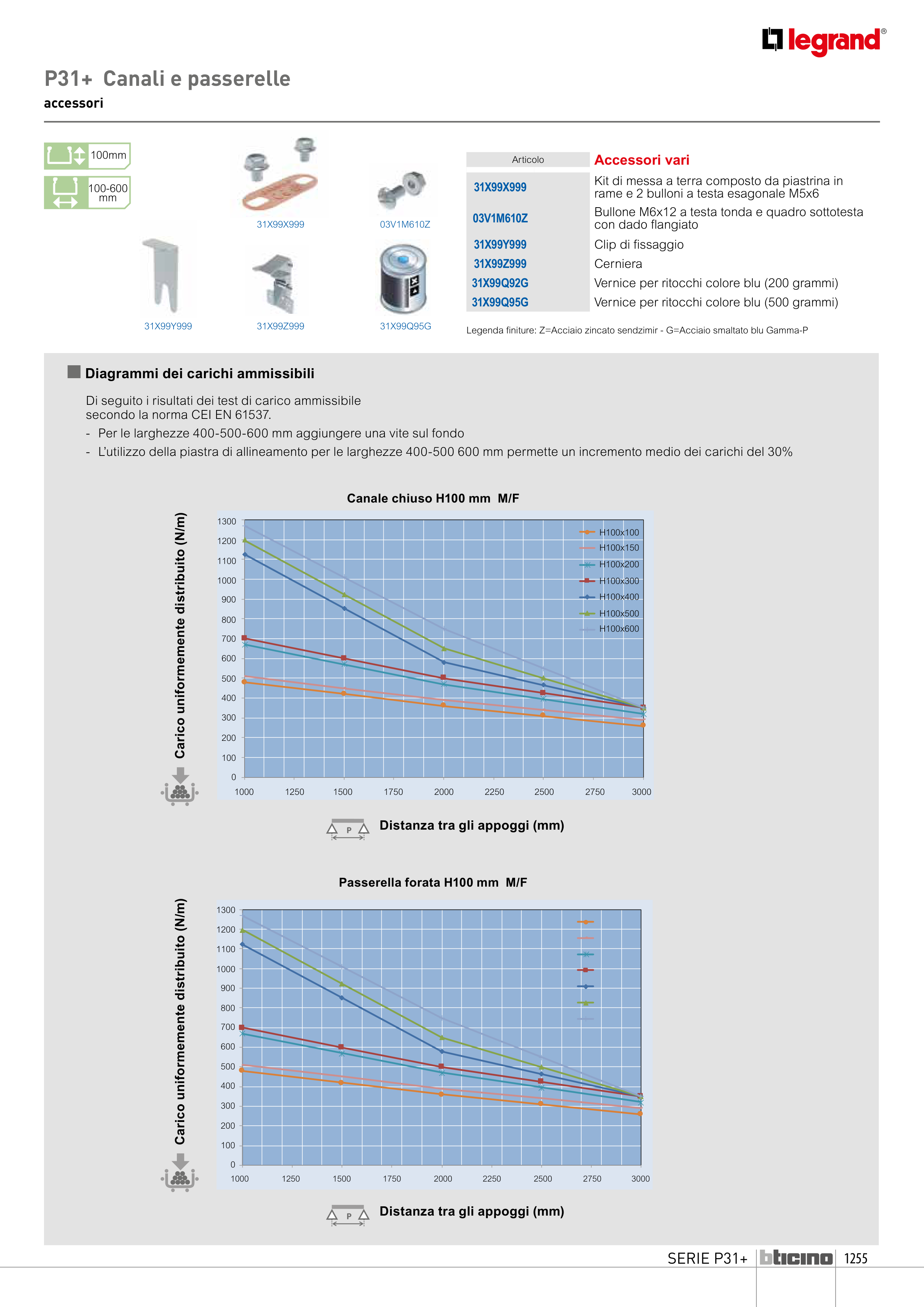

P31+ Canali e passerelle
accessori
Legenda finiture: Z=Acciaio zincato sendzimir - G=Acciaio smaltato blu Gamma-P
100-600
mm
100mm
Di seguito i risultati dei test di carico ammissibile
secondo la norma CEI EN 61537.
- Per le larghezze 400-500-600 mm aggiungere una vite sul fondo
- L’utilizzo della piastra di allineamento per le larghezze 400-500 600 mm permette un incremento medio dei carichi del 30%
n Diagrammi dei carichi ammissibili
Canale chiuso H100 mm M/F
Distanza tra gli appoggi (mm)
Carico uniformemente distribuito (N/m)
1300
1200
1100
1000
900
800
700
600
500
400
300
200
100
0
1000
1250
1500
1750
2000
2250
2500
2750
3000
H100x100
H100x150
H100x200
H100x300
H100x400
H100x500
H100x600
Passerella forata H100 mm M/F
Distanza tra gli appoggi (mm)
Carico uniformemente distribuito (N/m)
1300
1200
1100
1000
900
800
700
600
500
400
300
200
100
0
1000
1250
1500
1750
2000
2250
2500
2750
3000
31X99X999
03V1M610Z
31X99Z999
31X99Y999
31X99Q95G
