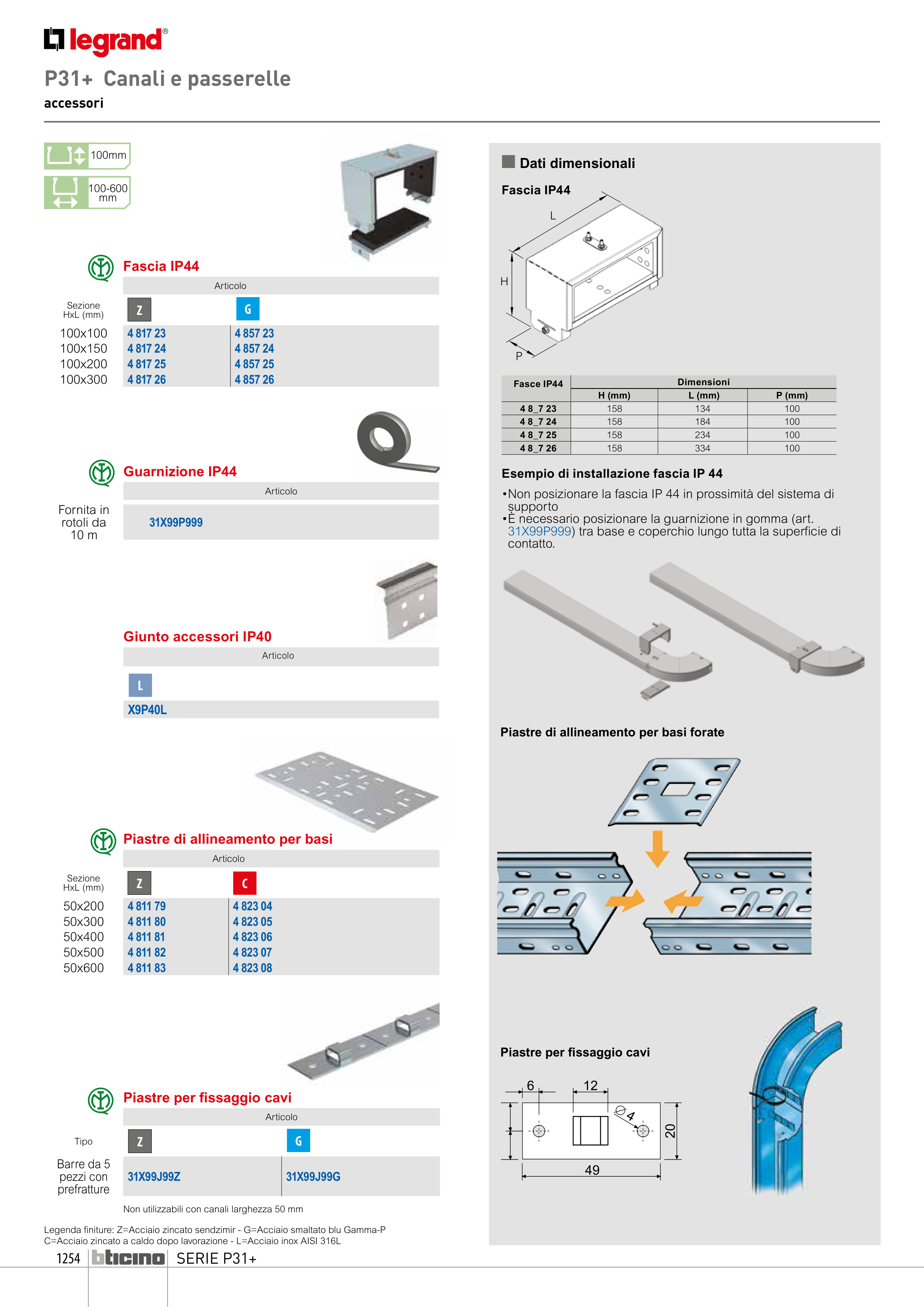

SERIE P31+
1254
Guarnizione IP44
Articolo
Fornita in
rotoli da
10 m
31X99P999
Fascia IP44
Articolo
Sezione
HxL (mm)
100x100
4 817 23
4 857 23
100x150
4 817 24
4 857 24
100x200
4 817 25
4 857 25
100x300
4 817 26
4 857 26
Z
G
P31+ Canali e passerelle
accessori
• Non posizionare la fascia IP 44 in prossimità del sistema di
supporto
• È necessario posizionare la guarnizione in gomma (art.
31X99P999) tra base e coperchio lungo tutta la superficie di
contatto.
Esempio di installazione fascia IP 44
Legenda finiture: Z=Acciaio zincato sendzimir - G=Acciaio smaltato blu Gamma-P
C=Acciaio zincato a caldo dopo lavorazione - L=Acciaio inox AISI 316L
n Dati dimensionali
Fasce IP44
Dimensioni
H (mm)
L (mm)
P (mm)
4 8_7 23
158
134
100
4 8_7 24
158
184
100
4 8_7 25
158
234
100
4 8_7 26
158
334
100
Fascia IP44
Piastre per fissaggio cavi
Articolo
Tipo
Barre da 5
pezzi con
prefratture
31X99J99Z
31X99J99G
Non utilizzabili con canali larghezza 50 mm
Z
G
Piastre di allineamento per basi
Articolo
Sezione
HxL (mm)
50x200
4 811 79
4 823 04
50x300
4 811 80
4 823 05
50x400
4 811 81
4 823 06
50x500
4 811 82
4 823 07
50x600
4 811 83
4 823 08
Z
Piastre di allineamento per basi forate
C
Piastre per fissaggio cavi
100-600
mm
100mm
L
H
P
Giunto accessori IP40
Articolo
X9P40L
L
