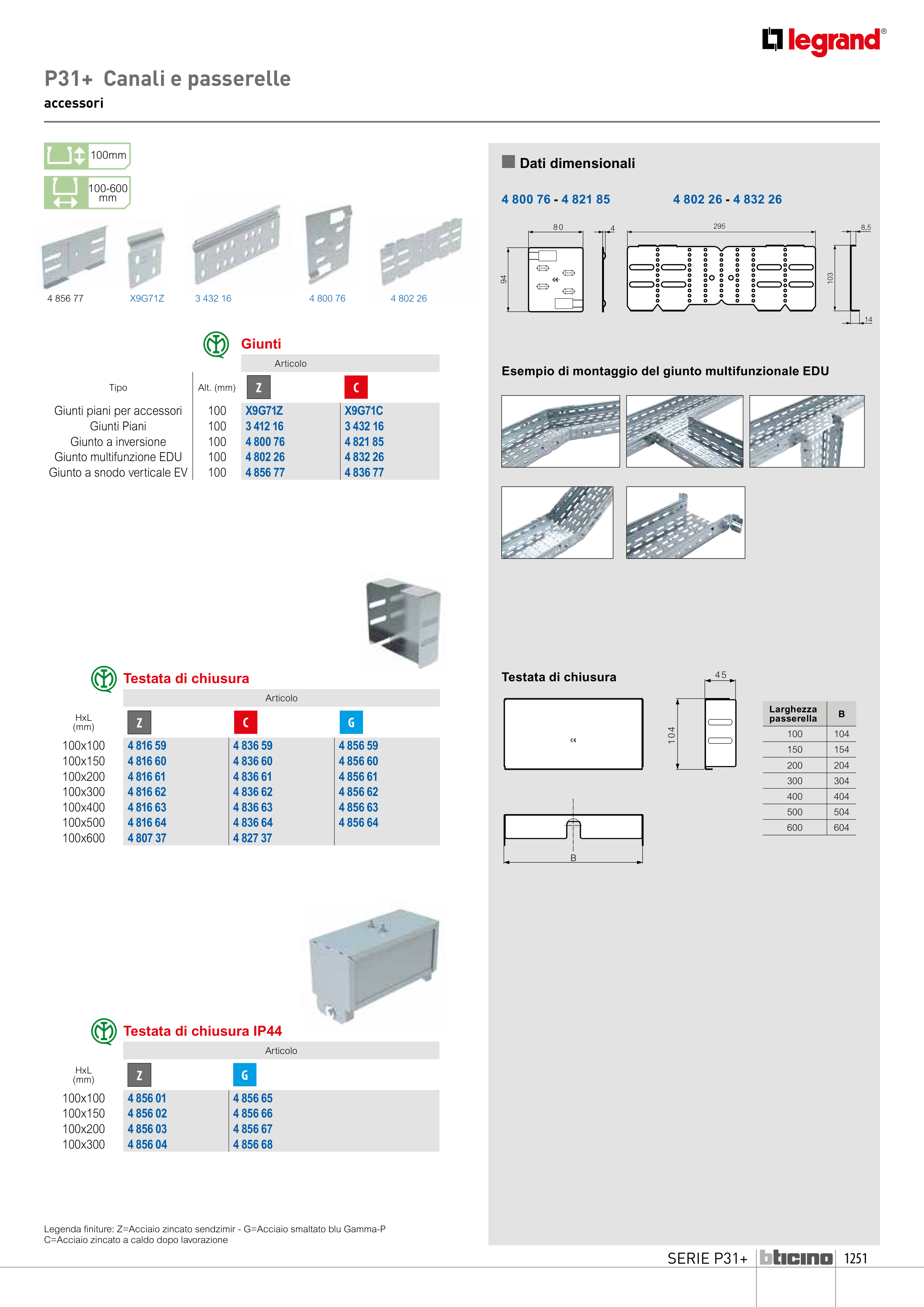

SERIE P31+
1251
P31+ Canali e passerelle
accessori
n Dati dimensionali
Legenda finiture: Z=Acciaio zincato sendzimir - G=Acciaio smaltato blu Gamma-P
C=Acciaio zincato a caldo dopo lavorazione
Giunti
Articolo
Tipo
Alt. (mm)
Giunti piani per accessori
100
X9G71Z
X9G71C
Giunti Piani
100
3 412 16
3 432 16
Giunto a inversione
100
4 800 76
4 821 85
Giunto multifunzione EDU
100
4 802 26
4 832 26
Giunto a snodo verticale EV
100
4 856 77
4 836 77
Z
C
Esempio di montaggio del giunto multifunzionale EDU
Testata di chiusura
Articolo
HxL
(mm)
100x100
4 816 59
4 836 59
4 856 59
100x150
4 816 60
4 836 60
4 856 60
100x200
4 816 61
4 836 61
4 856 61
100x300
4 816 62
4 836 62
4 856 62
100x400
4 816 63
4 836 63
4 856 63
100x500
4 816 64
4 836 64
4 856 64
100x600
4 807 37
4 827 37
Testata di chiusura IP44
Articolo
HxL
(mm)
100x100
4 856 01
4 856 65
100x150
4 856 02
4 856 66
100x200
4 856 03
4 856 67
100x300
4 856 04
4 856 68
Z
Z
G
G
C
4 800 76
4 802 26
100-600
mm
100mm
X9G71Z
4 856 77
3 432 16
B
104
45
Testata di chiusura
4 800 76 - 4 821 85
4 802 26 - 4 832 26
94
80
4
295
103
8,5
14
94
80
4
Larghezza
passerella
B
100
104
150
154
200
204
300
304
400
404
500
504
600
604
