Bulloni
Utilizzare bulloni M6x12 serrati a 11 Nm
Canali chiusi e passerelle forate con giunzione maschio/
femmina
Il sistema di giunzione Maschio/Femmina (es. altezza 75
mm) viene assemblato utilizzando 4 bulloni M6x12 sui lati.
Utilizzare un bullone extra M6x12 sul fondo del canale
chiuso o della passerella forata per larghezze da 400 mm a
600 mm.
Canali chiusi e passerelle forate con giunzione automatica
Il sistema di giunzione automatico non necessita di bulloni fino
a 300 mm di larghezza. Utilizzare un bullone M6x12 sul fondo
del canale chiuso o della passerella forata per larghezze da
400 mm a 600 mm.

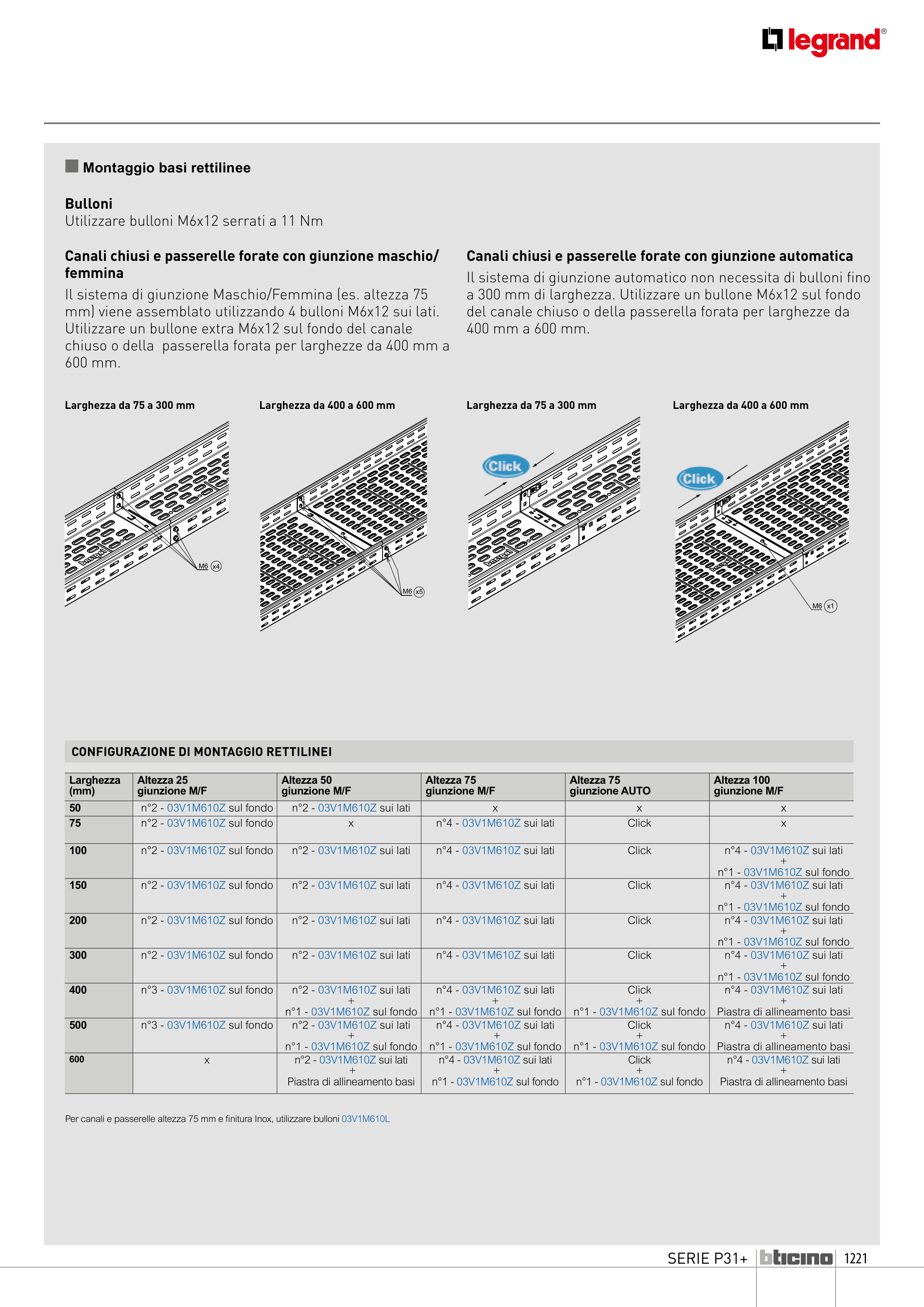

n Montaggio basi rettilinee
CONFIGURAZIONE DI MONTAGGIO RETTILINEI
Larghezza da 75 a 300 mm
Larghezza da 400 a 600 mm
Larghezza
(mm)
Altezza 25
giunzione M/F
Altezza 50
giunzione M/F
Altezza 75
giunzione M/F
Altezza 75
giunzione AUTO
Altezza 100
giunzione M/F
50
n°2 - 03V1M610Z sul fondo
n°2 - 03V1M610Z sui lati
x
x
x
75
n°2 - 03V1M610Z sul fondo
x
n°4 - 03V1M610Z sui lati
Click
x
100
n°2 - 03V1M610Z sul fondo
n°2 - 03V1M610Z sui lati
n°4 - 03V1M610Z sui lati
Click
n°4 - 03V1M610Z sui lati
+
n°1 - 03V1M610Z sul fondo
150
n°2 - 03V1M610Z sul fondo
n°2 - 03V1M610Z sui lati
n°4 - 03V1M610Z sui lati
Click
n°4 - 03V1M610Z sui lati
+
n°1 - 03V1M610Z sul fondo
200
n°2 - 03V1M610Z sul fondo
n°2 - 03V1M610Z sui lati
n°4 - 03V1M610Z sui lati
Click
n°4 - 03V1M610Z sui lati
+
n°1 - 03V1M610Z sul fondo
300
n°2 - 03V1M610Z sul fondo
n°2 - 03V1M610Z sui lati
n°4 - 03V1M610Z sui lati
Click
n°4 - 03V1M610Z sui lati
+
n°1 - 03V1M610Z sul fondo
400
n°3 - 03V1M610Z sul fondo
n°2 - 03V1M610Z sui lati
+
n°1 - 03V1M610Z sul fondo
n°4 - 03V1M610Z sui lati
+
n°1 - 03V1M610Z sul fondo
Click
+
n°1 - 03V1M610Z sul fondo
n°4 - 03V1M610Z sui lati
+
Piastra di allineamento basi
500
n°3 - 03V1M610Z sul fondo
n°2 - 03V1M610Z sui lati
+
n°1 - 03V1M610Z sul fondo
n°4 - 03V1M610Z sui lati
+
n°1 - 03V1M610Z sul fondo
Click
+
n°1 - 03V1M610Z sul fondo
n°4 - 03V1M610Z sui lati
+
Piastra di allineamento basi
600
x
n°2 - 03V1M610Z sui lati
+
Piastra di allineamento basi
n°4 - 03V1M610Z sui lati
+
n°1 - 03V1M610Z sul fondo
Click
+
n°1 - 03V1M610Z sul fondo
n°4 - 03V1M610Z sui lati
+
Piastra di allineamento basi
Larghezza da 75 a 300 mm
Larghezza da 400 a 600 mm
M6 x4
M6 x5
M6 x4
M6 x5
M6 x1
M6 x1
Per canali e passerelle altezza 75 mm e finitura Inox, utilizzare bulloni 03V1M610L
