SERIE P31+
1216
X9G71Z
X9G76Z
Giunti
Articolo
Tipo
Alt. (mm)
Giunti piani per accessori
75/100
X9G71Z
X9G71C
Giunti Piani
75/100
3 412 16
3 432 16
Giunto a inversione
75
X9G76Z
Giunto multifunzione EDU
75
X9G74Z
X9G74C
Giunto a snodo verticale EV
75
X9G75Z
X9G75C
Z
C

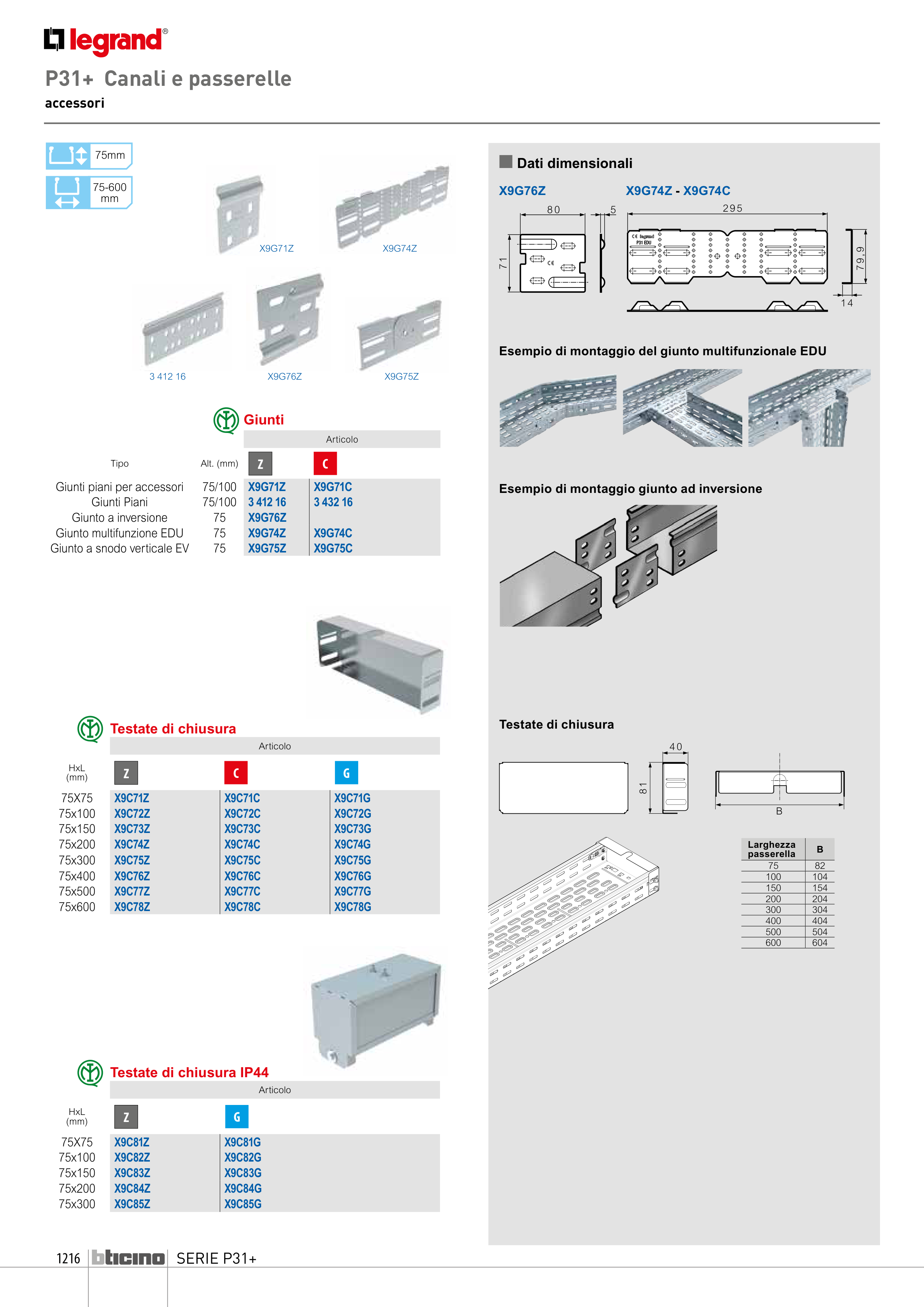

P31+ Canali e passerelle
accessori
75-600
mm
75mm
n Dati dimensionali
Esempio di montaggio giunto ad inversione
X9G76Z
X9G74Z - X9G74C
3 412 16
Esempio di montaggio del giunto multifunzionale EDU
Testate di chiusura
Articolo
HxL
(mm)
75X75
X9C71Z
X9C71C
X9C71G
75x100
X9C72Z
X9C72C
X9C72G
75x150
X9C73Z
X9C73C
X9C73G
75x200
X9C74Z
X9C74C
X9C74G
75x300
X9C75Z
X9C75C
X9C75G
75x400
X9C76Z
X9C76C
X9C76G
75x500
X9C77Z
X9C77C
X9C77G
75x600
X9C78Z
X9C78C
X9C78G
Testate di chiusura IP44
Articolo
HxL
(mm)
75X75
X9C81Z
X9C81G
75x100
X9C82Z
X9C82G
75x150
X9C83Z
X9C83G
75x200
X9C84Z
X9C84G
75x300
X9C85Z
X9C85G
Z
Z
G
G
C
X9G74Z
X9G75Z
80
71
5
295
79,9
14
Testate di chiusura
B
81
40
B
81
40
B
81
40
Larghezza
passerella
B
75
82
100
104
150
154
200
204
300
304
400
404
500
504
600
604
