SERIE P31+
1212
Derivazioni a T
con imbocchi
ridotti
Dimensioni (mm)
Peso
h
b
a
r
L1
L2
c
Kg
ASR22_
80
77
101
100
419
239
50
1,1
ASR23_
80
77
151
100
469
239
50
1,3
ASR24_
80
77
201
100
519
239
50
1,5
ASR25_
80
77
301
100
619
239
50
1,8
ASR27_
80
101
77
100
396
262
50
1,2
ASR28_
80
101
151
100
469
262
50
1,4
ASR29_
80
101
201
100
591
262
50
1,6
ASR31_
80
101
301
100
619
262
50
1,9
ASR33_
80
151
77
100
396
312
50
1,4
ASR34_
80
151
101
100
419
312
50
1,5
ASR35_
80
151
201
100
519
312
50
1,9
ASR36_
80
151
301
100
619
312
50
2,3
ASR38_
80
201
77
100
396
362
50
1,6
ASR39_
80
201
101
100
419
362
50
1,7
ASR41_
80
201
151
100
469
362
50
1,9
ASR42_
80
201
301
100
619
362
50
2,6
ASR44_
80
301
77
100
396
462
50
2
ASR45_
80
301
101
100
419
462
50
2,2
ASR46_
80
301
151
100
469
462
50
2,4
ASR47_
80
301
201
100
519
462
50
2,7

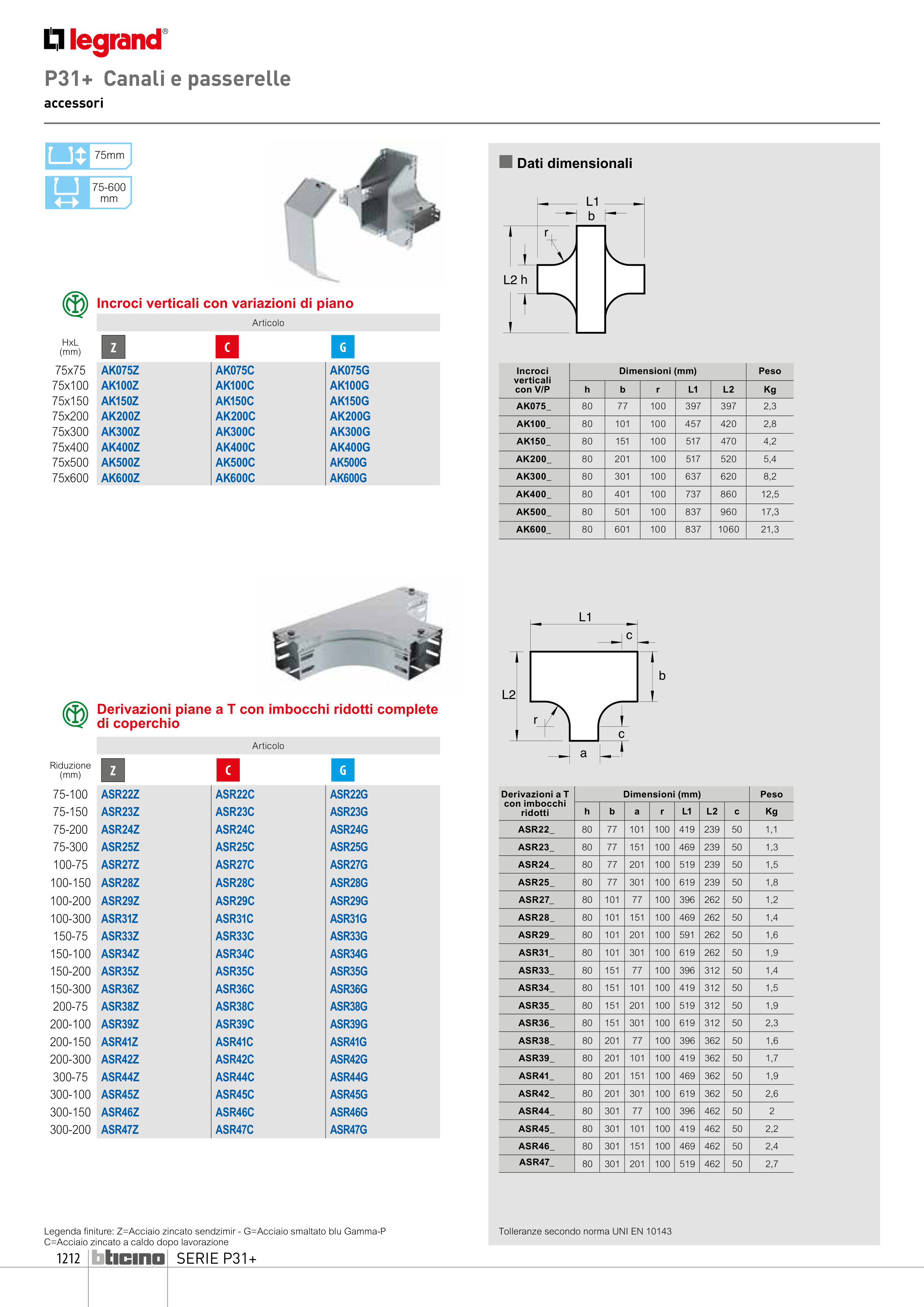

Derivazioni piane a T con imbocchi ridotti complete
di coperchio
Articolo
Riduzione
(mm)
75-100
ASR22Z
ASR22C
ASR22G
75-150
ASR23Z
ASR23C
ASR23G
75-200
ASR24Z
ASR24C
ASR24G
75-300
ASR25Z
ASR25C
ASR25G
100-75
ASR27Z
ASR27C
ASR27G
100-150
ASR28Z
ASR28C
ASR28G
100-200
ASR29Z
ASR29C
ASR29G
100-300
ASR31Z
ASR31C
ASR31G
150-75
ASR33Z
ASR33C
ASR33G
150-100
ASR34Z
ASR34C
ASR34G
150-200
ASR35Z
ASR35C
ASR35G
150-300
ASR36Z
ASR36C
ASR36G
200-75
ASR38Z
ASR38C
ASR38G
200-100
ASR39Z
ASR39C
ASR39G
200-150
ASR41Z
ASR41C
ASR41G
200-300
ASR42Z
ASR42C
ASR42G
300-75
ASR44Z
ASR44C
ASR44G
300-100
ASR45Z
ASR45C
ASR45G
300-150
ASR46Z
ASR46C
ASR46G
300-200
ASR47Z
ASR47C
ASR47G
Z
G
C
