SERIE P31+
1189
Esempio di montaggio per realizzare una riduzione destra (1),
sinistra (2), concentrica (3)

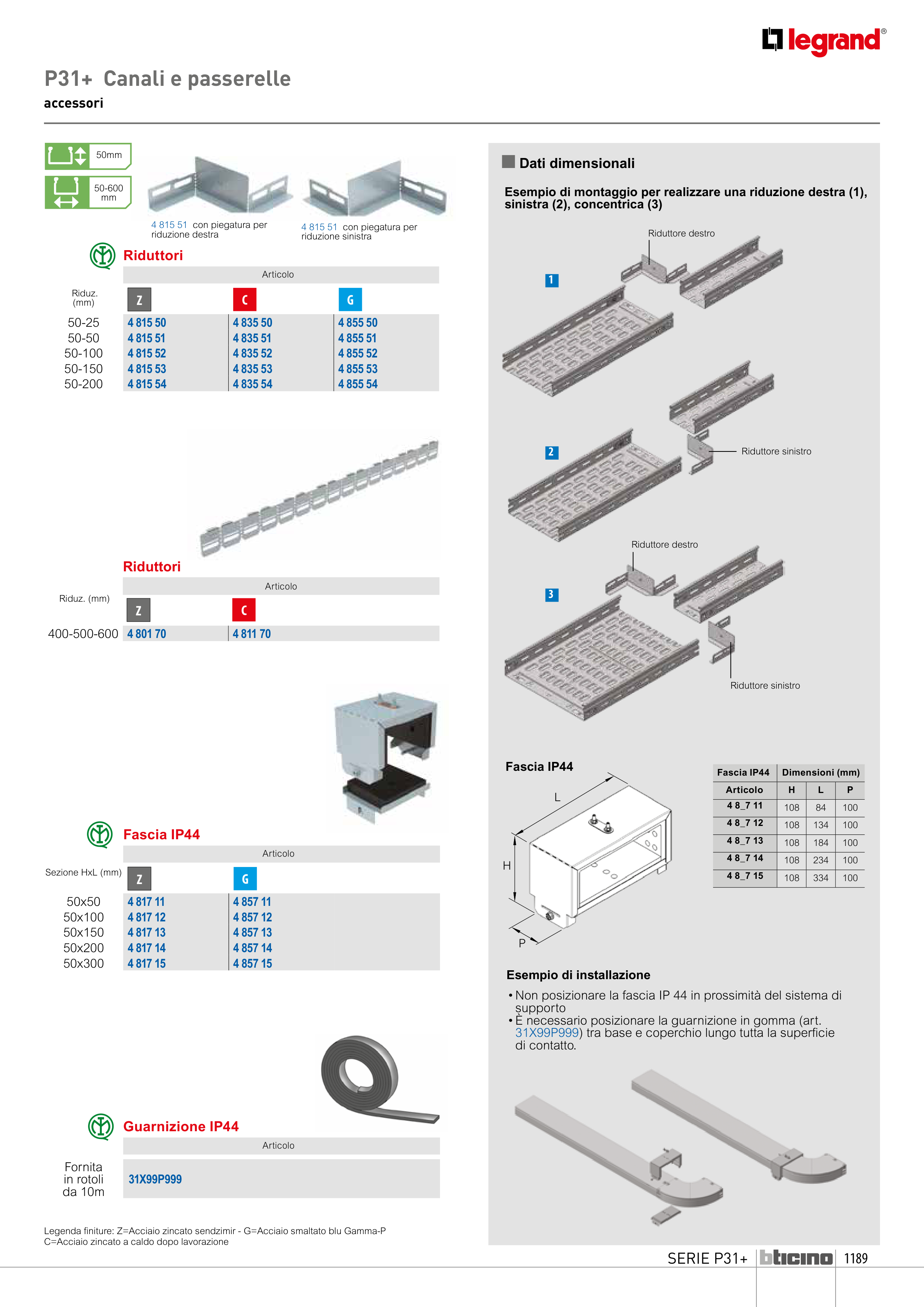

P31+ Canali e passerelle
accessori
• Non posizionare la fascia IP 44 in prossimità del sistema di
supporto
• È necessario posizionare la guarnizione in gomma (art.
31X99P999) tra base e coperchio lungo tutta la superficie
di contatto.
Esempio di installazione
Fascia IP44
Fascia IP44
Dimensioni (mm)
Articolo
H
L
P
4 8_7 11
108
84
100
4 8_7 12
108
134
100
4 8_7 13
108
184
100
4 8_7 14
108
234
100
4 8_7 15
108
334
100
Riduttore sinistro
Riduttore destro
Riduttore destro
Riduttore sinistro
1
2
3
n Dati dimensionali
50-600
mm
50mm
Riduttori
Articolo
Riduz.
(mm)
50-25
4 815 50
4 835 50
4 855 50
50-50
4 815 51
4 835 51
4 855 51
50-100
4 815 52
4 835 52
4 855 52
50-150
4 815 53
4 835 53
4 855 53
50-200
4 815 54
4 835 54
4 855 54
Fascia IP44
Articolo
Sezione HxL (mm)
50x50
4 817 11
4 857 11
50x100
4 817 12
4 857 12
50x150
4 817 13
4 857 13
50x200
4 817 14
4 857 14
50x300
4 817 15
4 857 15
Guarnizione IP44
Articolo
Fornita
in rotoli
da 10m
31X99P999
Z
Z
G
G
C
Legenda finiture: Z=Acciaio zincato sendzimir - G=Acciaio smaltato blu Gamma-P
C=Acciaio zincato a caldo dopo lavorazione
Riduttori
Articolo
Riduz. (mm)
400-500-600 4 801 70
4 811 70
Z
C
4 815 51 con piegatura per
riduzione destra
4 815 51 con piegatura per
riduzione sinistra
L
H
P
