LIVING NOW

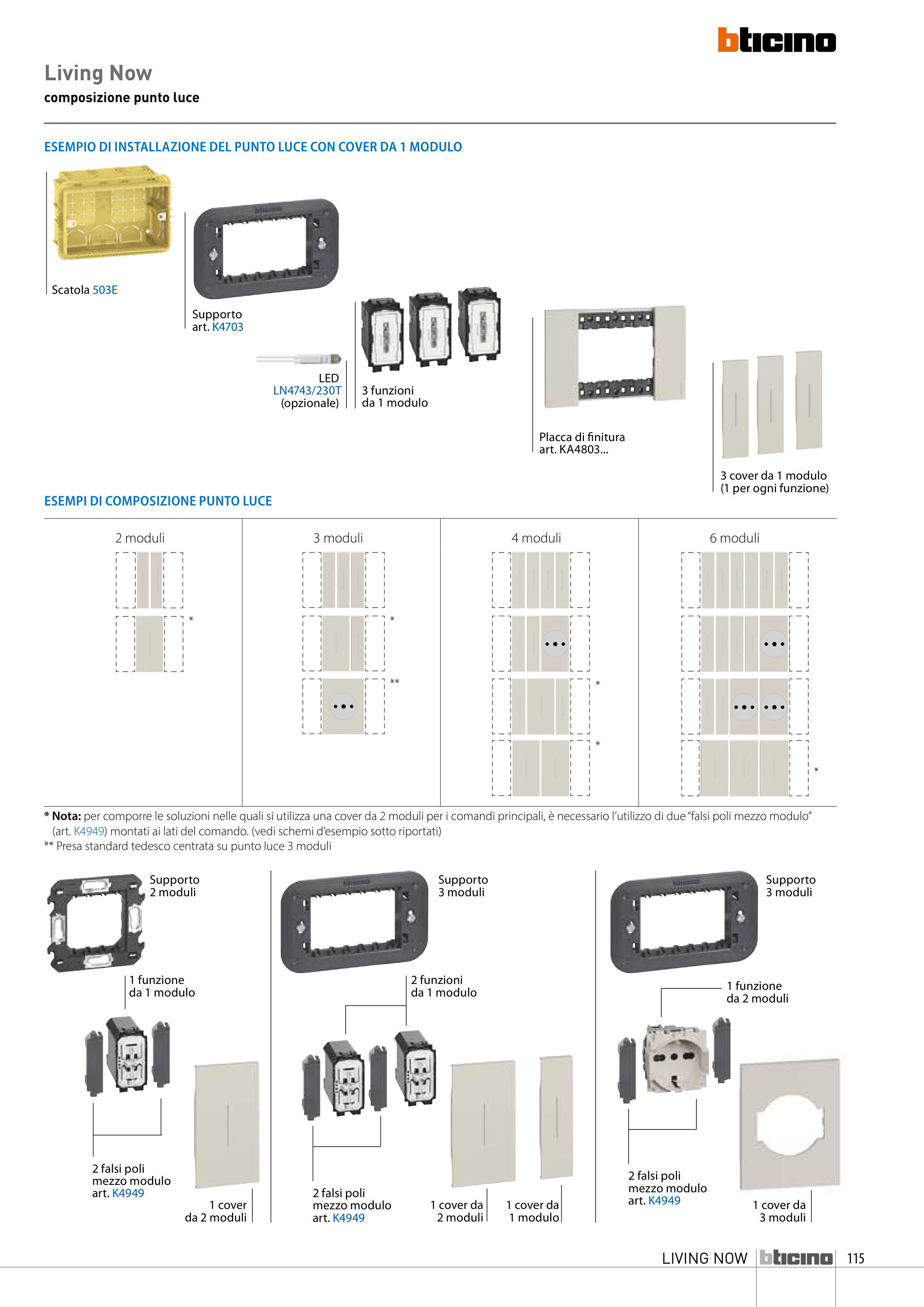

ESEMPIO DI INSTALLAZIONE DEL PUNTO LUCE CON COVER DA 1 MODULO
3 cover da 1 modulo
(1 per ogni funzione)
Scatola 503E
Supporto
art. K4703
LED
LN4743/230T
(opzionale)
Placca di finitura
art. KA4803...
3 funzioni
da 1 modulo
*
1 cover da
3 moduli
1 cover
da 2 moduli
1 cover da
2 moduli
1 cover da
1 modulo
2 falsi poli
mezzo modulo
art. K4949
2 funzioni
da 1 modulo
2 falsi poli
mezzo modulo
art. K4949
1 funzione
da 2 moduli
2 falsi poli
mezzo modulo
art. K4949
1 funzione
da 1 modulo
Supporto
2 moduli
Supporto
3 moduli
Supporto
3 moduli
2 moduli
3 moduli
4 moduli
6 moduli
* Nota: per comporre le soluzioni nelle quali si utilizza una cover da 2 moduli per i comandi principali, è necessario l’utilizzo di due “falsi poli mezzo modulo”
(art. K4949) montati ai lati del comando. (vedi schemi d’esempio sotto riportati)
** Presa standard tedesco centrata su punto luce 3 moduli
ESEMPI DI COMPOSIZIONE PUNTO LUCE
*
*
**
*
*
Living Now
composizione punto luce
