SERIE P31+
1168
Riduttori
Articolo
Sezione HxL (mm)
25x50
4 815 10
25x100
4 815 11
25x150
4 815 12
Z
Separatori universali
Articolo
Lunghezza (m)
3
4 815 16
4 835 16
Z
C
Giunti

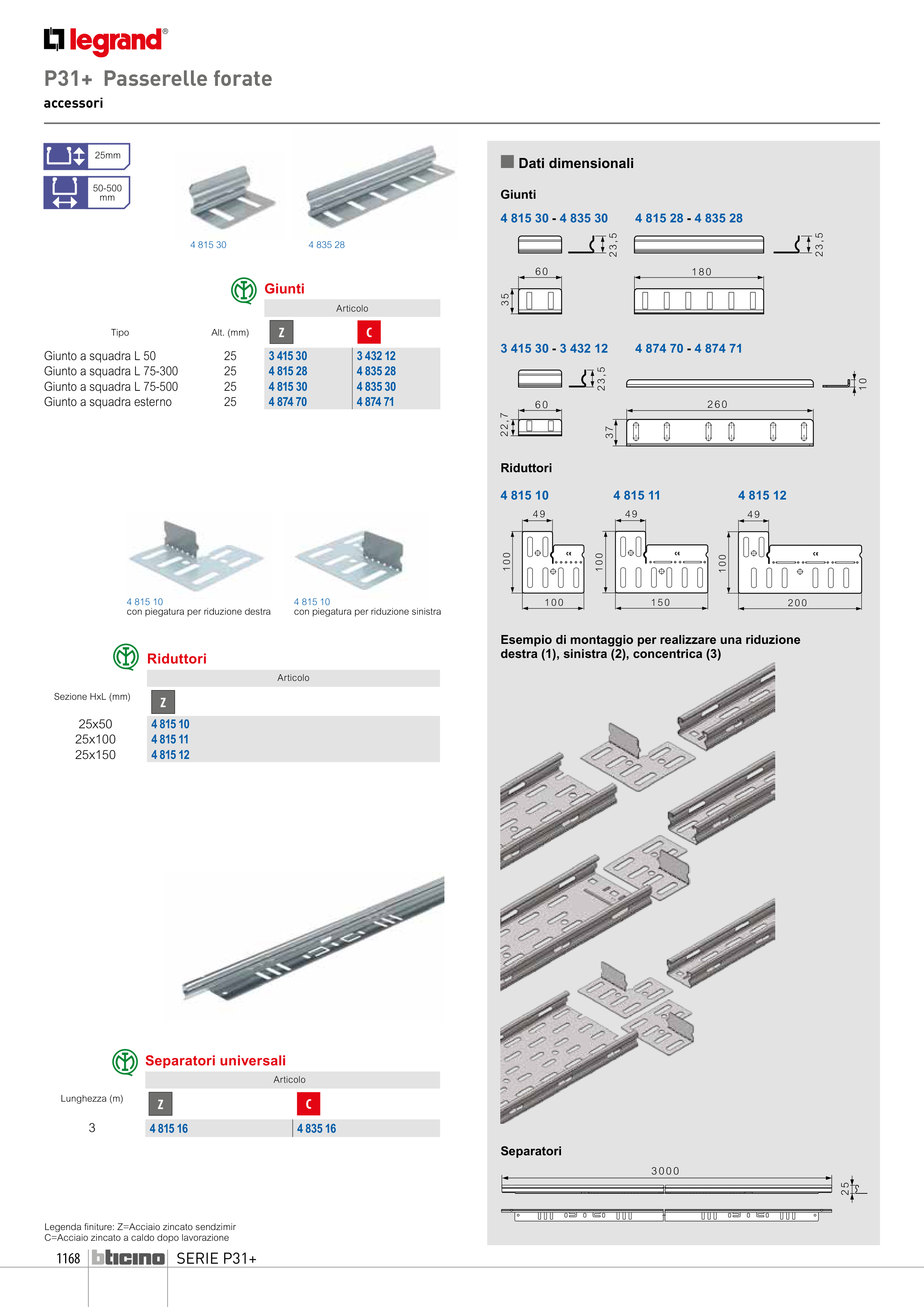

P31+ Passerelle forate
accessori
Separatori
n Dati dimensionali
50-500
mm
25mm
Legenda finiture: Z=Acciaio zincato sendzimir
C=Acciaio zincato a caldo dopo lavorazione
Giunti
Articolo
Tipo
Alt. (mm)
Giunto a squadra L 50
25
3 415 30
3 432 12
Giunto a squadra L 75-300
25
4 815 28
4 835 28
Giunto a squadra L 75-500
25
4 815 30
4 835 30
Giunto a squadra esterno
25
4 874 70
4 874 71
Z
C
4 815 30
4 835 28
60
35
23,5
180
23,5
22,7
60
10
37
260
23,5
4 815 10
con piegatura per riduzione destra
4 815 10
con piegatura per riduzione sinistra
Esempio di montaggio per realizzare una riduzione
destra (1), sinistra (2), concentrica (3)
4 815 30 - 4 835 30
3 415 30 - 3 432 12
4 815 28 - 4 835 28
4 874 70 - 4 874 71
Riduttori
4 815 10
4 815 11
4 815 12
49
100
100
100
150
49
100
200
49
3000
25
