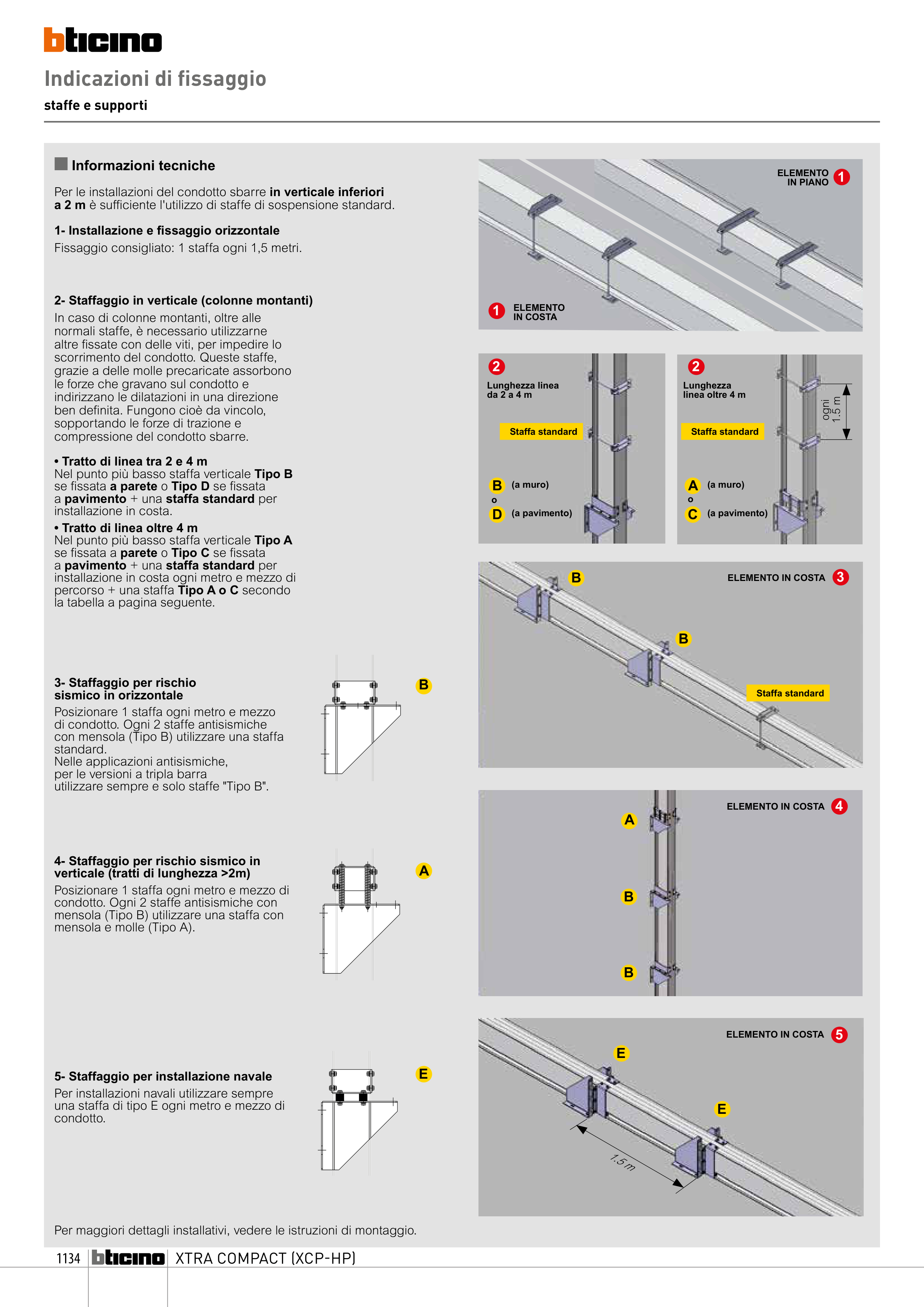

Indicazioni di fissaggio
staffe e supporti
Per le installazioni del condotto sbarre in verticale inferiori
a 2 m è sufficiente l'utilizzo di staffe di sospensione standard.
ELEMENTO
IN PIANO
1- Installazione e fissaggio orizzontale
Fissaggio consigliato: 1 staffa ogni 1,5 metri.
2- Staffaggio in verticale (colonne montanti)
In caso di colonne montanti, oltre alle
normali staffe, è necessario utilizzarne
altre fissate con delle viti, per impedire lo
scorrimento del condotto. Queste staffe,
grazie a delle molle precaricate assorbono
le forze che gravano sul condotto e
indirizzano le dilatazioni in una direzione
ben definita. Fungono cioè da vincolo,
sopportando le forze di trazione e
compressione del condotto sbarre.
• Tratto di linea tra 2 e 4 m
Nel punto più basso staffa verticale Tipo B
se fissata a parete o Tipo D se fissata
a pavimento + una staffa standard per
installazione in costa.
• Tratto di linea oltre 4 m
Nel punto più basso staffa verticale Tipo A
se fissata a parete o Tipo C se fissata
a pavimento + una staffa standard per
installazione in costa ogni metro e mezzo di
percorso + una staffa Tipo A o C secondo
la tabella a pagina seguente.
3- Staffaggio per rischio
sismico in orizzontale
Posizionare 1 staffa ogni metro e mezzo
di condotto. Ogni 2 staffe antisismiche
con mensola (Tipo B) utilizzare una staffa
standard.
Nelle applicazioni antisismiche,
per le versioni a tripla barra
utilizzare sempre e solo staffe "Tipo B".
4- Staffaggio per rischio sismico in
verticale (tratti di lunghezza >2m)
Posizionare 1 staffa ogni metro e mezzo di
condotto. Ogni 2 staffe antisismiche con
mensola (Tipo B) utilizzare una staffa con
mensola e molle (Tipo A).
5- Staffaggio per installazione navale
Per installazioni navali utilizzare sempre
una staffa di tipo E ogni metro e mezzo di
condotto.
1
1
2
2
3
4
5
ELEMENTO IN COSTA
ELEMENTO IN COSTA
ELEMENTO IN COSTA
ELEMENTO
IN COSTA
Lunghezza linea
da 2 a 4 m
(a muro)
(a muro)
(a pavimento)
(a pavimento)
o
o
Staffa standard
Staffa standard
Staffa standard
Lunghezza
linea oltre 4 m
B
A
A
E
E
E
B
B
B
B
1.5 m
ogni
1.5 m
B
A
D
C
Per maggiori dettagli installativi, vedere le istruzioni di montaggio.
