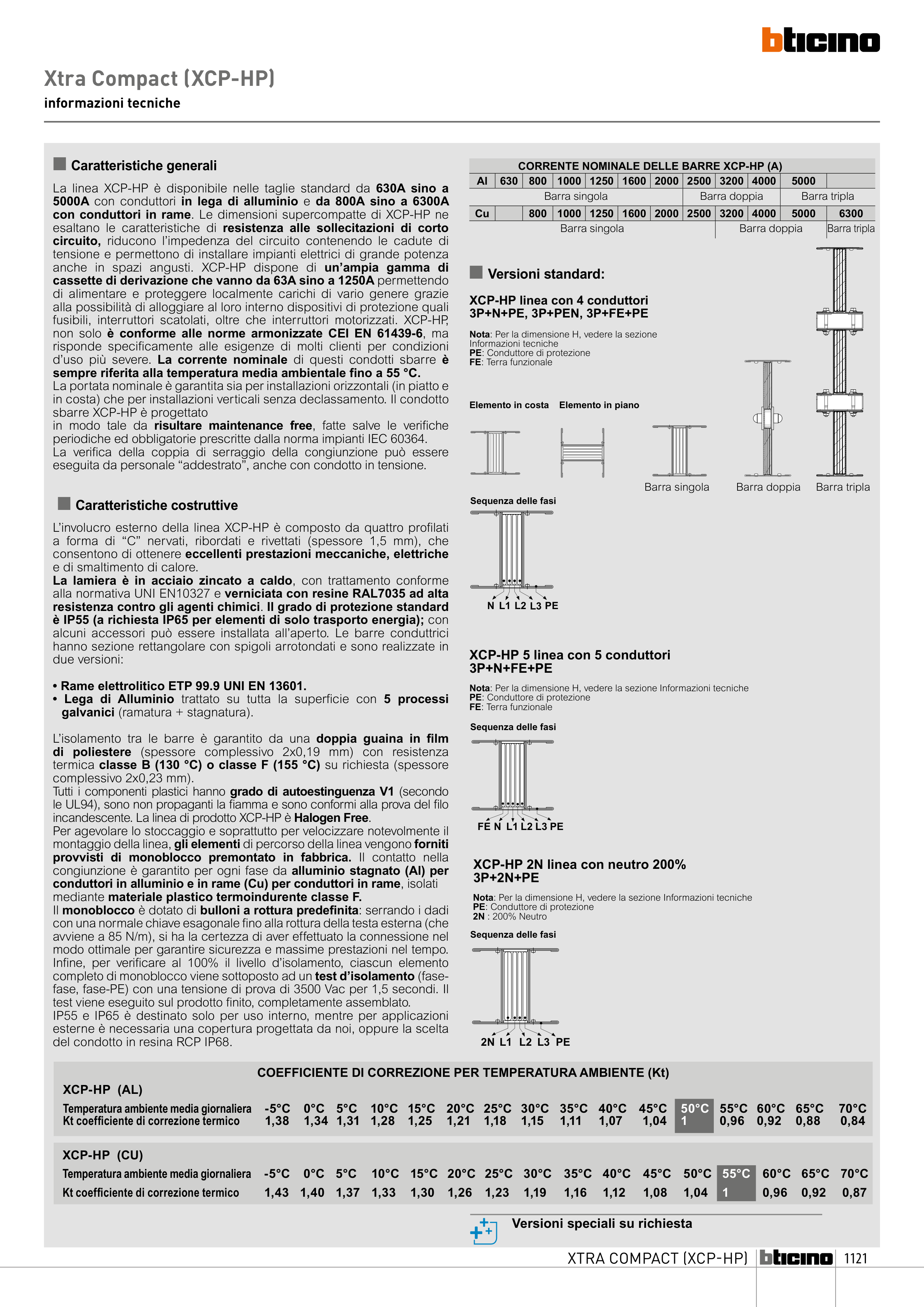

Xtra Compact (XCP-HP)
informazioni tecniche
n Caratteristiche generali
La linea XCP-HP è disponibile nelle taglie standard da 630A sino a
5000A con conduttori in lega di alluminio e da 800A sino a 6300A
con conduttori in rame. Le dimensioni supercompatte di XCP-HP ne
esaltano le caratteristiche di resistenza alle sollecitazioni di corto
circuito, riducono l’impedenza del circuito contenendo le cadute di
tensione e permettono di installare impianti elettrici di grande potenza
anche in spazi angusti. XCP-HP dispone di un’ampia gamma di
cassette di derivazione che vanno da 63A sino a 1250A permettendo
di alimentare e proteggere localmente carichi di vario genere grazie
alla possibilità di alloggiare al loro interno dispositivi di protezione quali
fusibili, interruttori scatolati, oltre che interruttori motorizzati. XCP-HP,
non solo è conforme alle norme armonizzate CEI EN 61439-6, ma
risponde specificamente alle esigenze di molti clienti per condizioni
d’uso più severe. La corrente nominale di questi condotti sbarre è
sempre riferita alla temperatura media ambientale fino a 55 °C.
La portata nominale è garantita sia per installazioni orizzontali (in piatto e
in costa) che per installazioni verticali senza declassamento. Il condotto
sbarre XCP-HP è progettato
in modo tale da risultare maintenance free, fatte salve le verifiche
periodiche ed obbligatorie prescritte dalla norma impianti IEC 60364.
La verifica della coppia di serraggio della congiunzione può essere
eseguita da personale “addestrato”, anche con condotto in tensione.
n Caratteristiche costruttive
L’involucro esterno della linea XCP-HP è composto da quattro profilati
a forma di “C” nervati, ribordati e rivettati (spessore 1,5 mm), che
consentono di ottenere eccellenti prestazioni meccaniche, elettriche
e di smaltimento di calore.
La lamiera è in acciaio zincato a caldo, con trattamento conforme
alla normativa UNI EN10327 e verniciata con resine RAL7035 ad alta
resistenza contro gli agenti chimici. Il grado di protezione standard
è IP55 (a richiesta IP65 per elementi di solo trasporto energia); con
alcuni accessori può essere installata all’aperto. Le barre conduttrici
hanno sezione rettangolare con spigoli arrotondati e sono realizzate in
due versioni:
• Rame elettrolitico ETP 99.9 UNI EN 13601.
• Lega di Alluminio trattato su tutta la superficie con 5 processi
galvanici (ramatura + stagnatura).
L’isolamento tra le barre è garantito da una doppia guaina in film
di poliestere (spessore complessivo 2x0,19 mm) con resistenza
termica classe B (130 °C) o classe F (155 °C) su richiesta (spessore
complessivo 2x0,23 mm).
Tutti i componenti plastici hanno grado di autoestinguenza V1 (secondo
le UL94), sono non propaganti la fiamma e sono conformi alla prova del filo
incandescente. La linea di prodotto XCP-HP è Halogen Free.
Per agevolare lo stoccaggio e soprattutto per velocizzare notevolmente il
montaggio della linea, gli elementi di percorso della linea vengono forniti
provvisti di monoblocco premontato in fabbrica. Il contatto nella
congiunzione è garantito per ogni fase da alluminio stagnato (Al) per
conduttori in alluminio e in rame (Cu) per conduttori in rame, isolati
mediante materiale plastico termoindurente classe F.
Il monoblocco è dotato di bulloni a rottura predefinita: serrando i dadi
con una normale chiave esagonale fino alla rottura della testa esterna (che
avviene a 85 N/m), si ha la certezza di aver effettuato la connessione nel
modo ottimale per garantire sicurezza e massime prestazioni nel tempo.
Infine, per verificare al 100% il livello d’isolamento, ciascun elemento
completo di monoblocco viene sottoposto ad un test d’isolamento (fase-
fase, fase-PE) con una tensione di prova di 3500 Vac per 1,5 secondi. Il
test viene eseguito sul prodotto finito, completamente assemblato.
IP55 e IP65 è destinato solo per uso interno, mentre per applicazioni
esterne è necessaria una copertura progettata da noi, oppure la scelta
del condotto in resina RCP IP68.
Elemento in costa
Sequenza delle fasi
Sequenza delle fasi
Elemento in piano
CORRENTE NOMINALE DELLE BARRE XCP-HP (A)
Al
630
800
1000 1250 1600 2000 2500 3200 4000
5000
Barra singola
Barra doppia
Barra tripla
Cu
800
1000 1250 1600 2000 2500 3200 4000
5000
6300
Barra singola
Barra doppia
Barra tripla
n Versioni standard:
XCP-HP linea con 4 conduttori
3P+N+PE, 3P+PEN, 3P+FE+PE
XCP-HP 5 linea con 5 conduttori
3P+N+FE+PE
XCP-HP 2N linea con neutro 200%
3P+2N+PE
Barra doppia
Nota: Per la dimensione H, vedere la sezione
Informazioni tecniche
PE: Conduttore di protezione
FE: Terra funzionale
Nota: Per la dimensione H, vedere la sezione Informazioni tecniche
PE: Conduttore di protezione
FE: Terra funzionale
Nota: Per la dimensione H, vedere la sezione Informazioni tecniche
PE: Conduttore di protezione
2N : 200% Neutro
FE
PE
L2
L1
N
L3
2N
PE
L2
L1
L3
Barra singola
Versioni speciali su richiesta
Sequenza delle fasi
N
PE
L3
L2
L1
Barra tripla
COEFFICIENTE DI CORREZIONE PER TEMPERATURA AMBIENTE (Kt)
XCP-HP (AL)
Temperatura ambiente media giornaliera -5°C 0°C 5°C 10°C 15°C 20°C 25°C 30°C 35°C 40°C 45°C
50°C 55°C 60°C 65°C
70°C
Kt coefficiente di correzione termico
1,38
1,34 1,31 1,28 1,25
1,21 1,18
1,15
1,11
1,07
1,04
1
0,96 0,92
0,88
0,84
XCP-HP (CU)
Temperatura ambiente media giornaliera -5°C 0°C 5°C
10°C 15°C 20°C 25°C 30°C 35°C 40°C 45°C 50°C 55°C 60°C 65°C 70°C
Kt coefficiente di correzione termico
1,43 1,40 1,37 1,33
1,30 1,26 1,23
1,19
1,16
1,12
1,08
1,04
1
0,96
0,92
0,87
