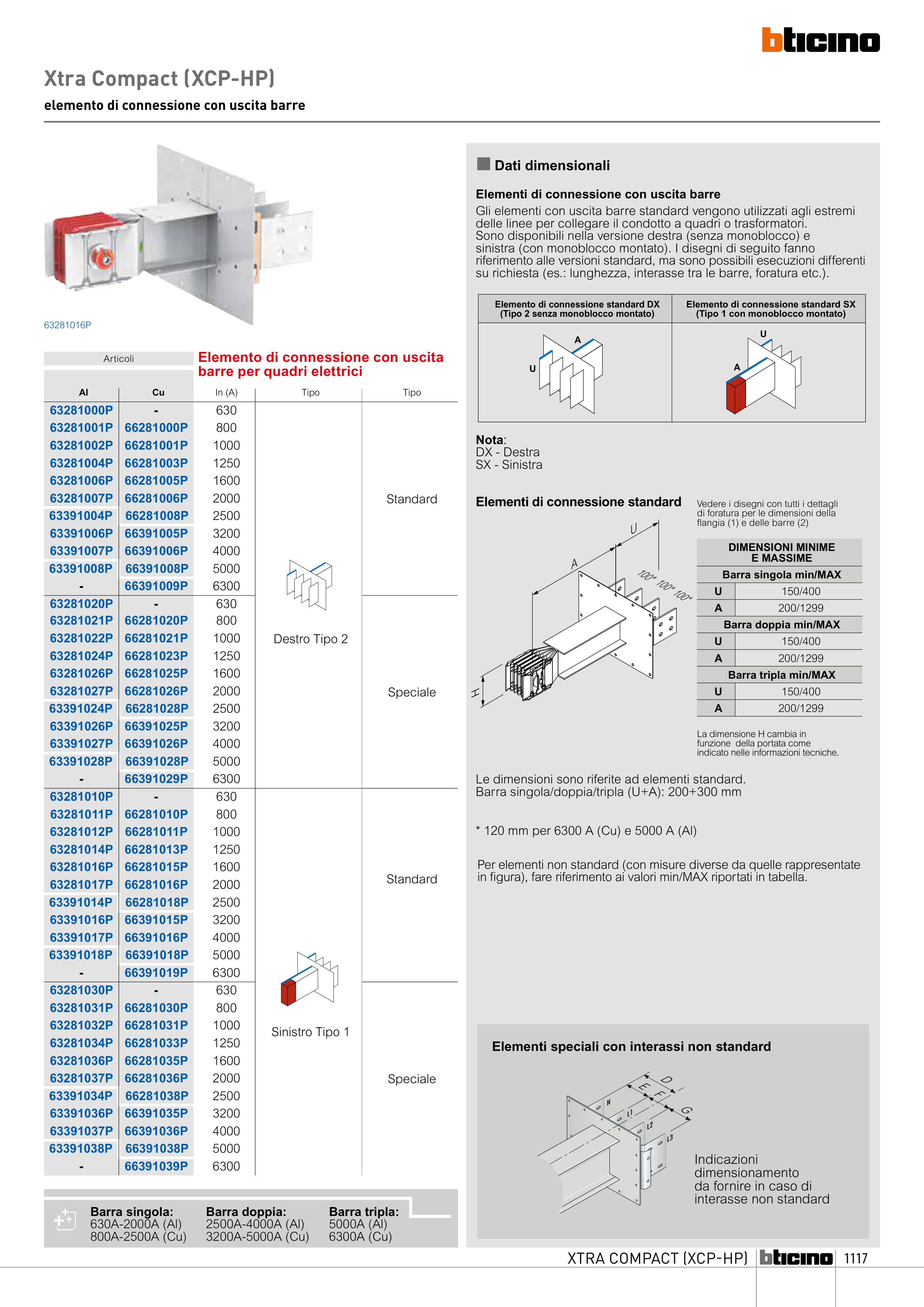

XTRA COMPACT (XCP-HP)
Xtra Compact (XCP-HP)
elemento di connessione con uscita barre
Elementi di connessione standard
DIMENSIONI MINIME
E MASSIME
Barra singola min/MAX
U
150/400
A
200/1299
Barra doppia min/MAX
U
150/400
A
200/1299
Barra tripla min/MAX
U
150/400
A
200/1299
Per elementi non standard (con misure diverse da quelle rappresentate
in figura), fare riferimento ai valori min/MAX riportati in tabella.
Elementi di connessione con uscita barre
Gli elementi con uscita barre standard vengono utilizzati agli estremi
delle linee per collegare il condotto a quadri o trasformatori.
Sono disponibili nella versione destra (senza monoblocco) e
sinistra (con monoblocco montato). I disegni di seguito fanno
riferimento alle versioni standard, ma sono possibili esecuzioni differenti
su richiesta (es.: lunghezza, interasse tra le barre, foratura etc.).
Elemento di connessione standard DX
(Tipo 2 senza monoblocco montato)
Elemento di connessione standard SX
(Tipo 1 con monoblocco montato)
Indicazioni
dimensionamento
da fornire in caso di
interasse non standard
Elementi speciali con interassi non standard
F
E
D
G
n Dati dimensionali
Nota:
DX - Destra
SX - Sinistra
Vedere i disegni con tutti i dettagli
di foratura per le dimensioni della
flangia (1) e delle barre (2)
La dimensione H cambia in
funzione della portata come
indicato nelle informazioni tecniche.
U
A
A
U
Le dimensioni sono riferite ad elementi standard.
Barra singola/doppia/tripla (U+A): 200+300 mm
Articoli
Elemento di connessione con uscita
barre per quadri elettrici
Al
Cu
In (A)
Tipo
Tipo
63281000P
-
630
Destro Tipo 2
Standard
63281001P
66281000P
800
63281002P
66281001P
1000
63281004P
66281003P
1250
63281006P
66281005P
1600
63281007P
66281006P
2000
63391004P
66281008P
2500
63391006P
66391005P
3200
63391007P
66391006P
4000
63391008P
66391008P
5000
-
66391009P
6300
63281020P
-
630
Speciale
63281021P
66281020P
800
63281022P
66281021P
1000
63281024P
66281023P
1250
63281026P
66281025P
1600
63281027P
66281026P
2000
63391024P
66281028P
2500
63391026P
66391025P
3200
63391027P
66391026P
4000
63391028P
66391028P
5000
-
66391029P
6300
63281010P
-
630
Sinistro Tipo 1
Standard
63281011P
66281010P
800
63281012P
66281011P
1000
63281014P
66281013P
1250
63281016P
66281015P
1600
63281017P
66281016P
2000
63391014P
66281018P
2500
63391016P
66391015P
3200
63391017P
66391016P
4000
63391018P
66391018P
5000
-
66391019P
6300
63281030P
-
630
Speciale
63281031P
66281030P
800
63281032P
66281031P
1000
63281034P
66281033P
1250
63281036P
66281035P
1600
63281037P
66281036P
2000
63391034P
66281038P
2500
63391036P
66391035P
3200
63391037P
66391036P
4000
63391038P
66391038P
5000
-
66391039P
6300
100* 100* 100*
* 120 mm per 6300 A (Cu) e 5000 A (Al)
A
U
63281016P
Barra singola:
630A-2000A (Al)
800A-2500A (Cu)
Barra doppia:
2500A-4000A (Al)
3200A-5000A (Cu)
Barra tripla:
5000A (Al)
6300A (Cu)
H
