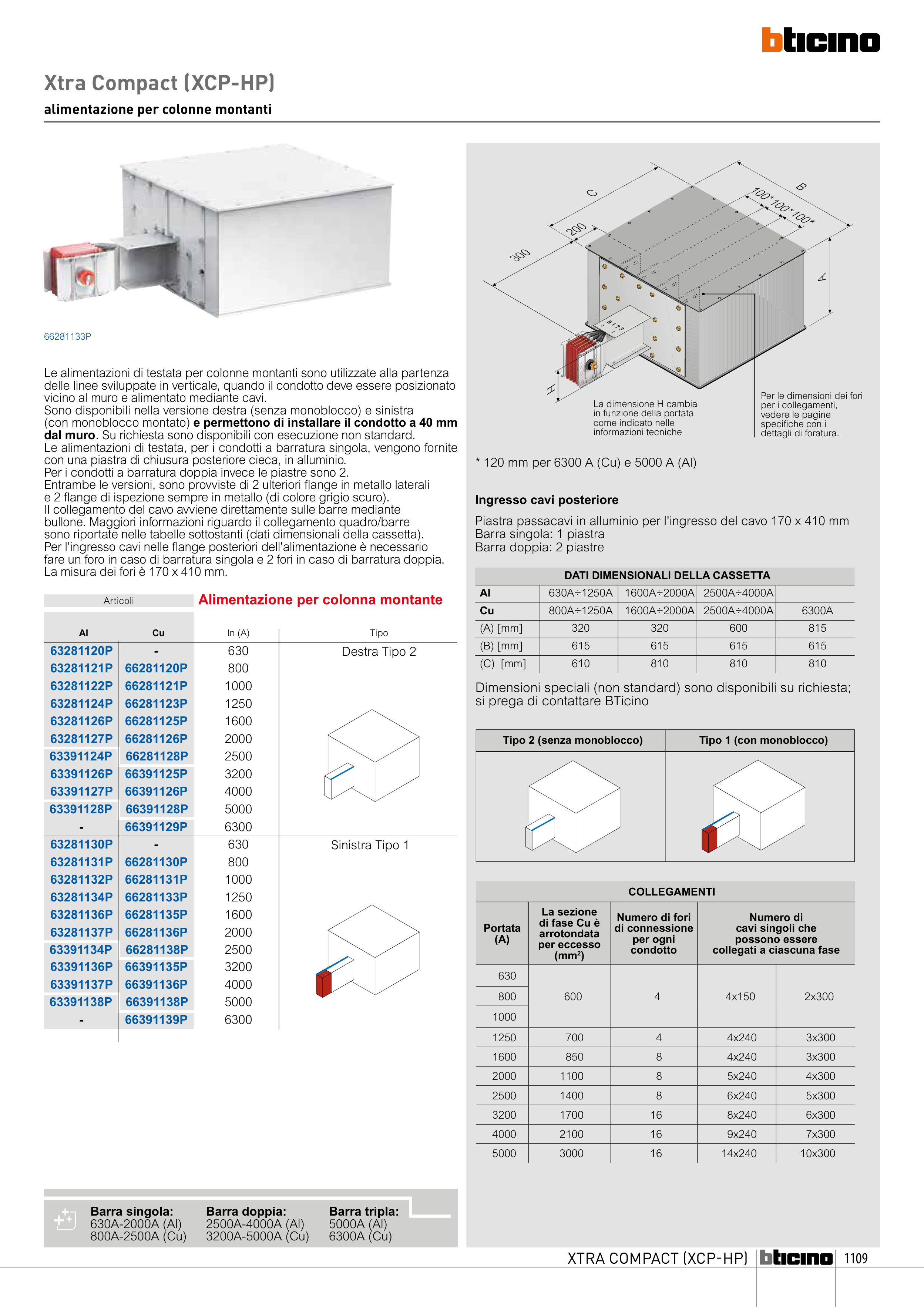

XTRA COMPACT (XCP-HP)
Le alimentazioni di testata per colonne montanti sono utilizzate alla partenza
delle linee sviluppate in verticale, quando il condotto deve essere posizionato
vicino al muro e alimentato mediante cavi.
Sono disponibili nella versione destra (senza monoblocco) e sinistra
(con monoblocco montato) e permettono di installare il condotto a 40 mm
dal muro. Su richiesta sono disponibili con esecuzione non standard.
Le alimentazioni di testata, per i condotti a barratura singola, vengono fornite
con una piastra di chiusura posteriore cieca, in alluminio.
Per i condotti a barratura doppia invece le piastre sono 2.
Entrambe le versioni, sono provviste di 2 ulteriori flange in metallo laterali
e 2 flange di ispezione sempre in metallo (di colore grigio scuro).
Il collegamento del cavo avviene direttamente sulle barre mediante
bullone. Maggiori informazioni riguardo il collegamento quadro/barre
sono riportate nelle tabelle sottostanti (dati dimensionali della cassetta).
Per l'ingresso cavi nelle flange posteriori dell'alimentazione è necessario
fare un foro in caso di barratura singola e 2 fori in caso di barratura doppia.
La misura dei fori è 170 x 410 mm.
Articoli
Alimentazione per colonna montante
Al
Cu
In (A)
Tipo
63281120P
-
630
Destra Tipo 2
63281121P
66281120P
800
63281122P
66281121P
1000
63281124P
66281123P
1250
63281126P
66281125P
1600
63281127P
66281126P
2000
63391124P
66281128P
2500
63391126P
66391125P
3200
63391127P
66391126P
4000
63391128P
66391128P
5000
-
66391129P
6300
63281130P
-
630
Sinistra Tipo 1
63281131P
66281130P
800
63281132P
66281131P
1000
63281134P
66281133P
1250
63281136P
66281135P
1600
63281137P
66281136P
2000
63391134P
66281138P
2500
63391136P
66391135P
3200
63391137P
66391136P
4000
63391138P
66391138P
5000
-
66391139P
6300
Xtra Compact (XCP-HP)
alimentazione per colonne montanti
66281133P
Dimensioni speciali (non standard) sono disponibili su richiesta;
si prega di contattare BTicino
DATI DIMENSIONALI DELLA CASSETTA
Al
630A÷1250A
1600A÷2000A
2500A÷4000A
Cu
800A÷1250A
1600A÷2000A
2500A÷4000A
6300A
(A) [mm]
320
320
600
815
(B) [mm]
615
615
615
615
(C) [mm]
610
810
810
810
Ingresso cavi posteriore
Piastra passacavi in alluminio per l'ingresso del cavo 170 x 410 mm
Barra singola: 1 piastra
Barra doppia: 2 piastre
Tipo 2 (senza monoblocco)
Tipo 1 (con monoblocco)
COLLEGAMENTI
Portata
(A)
La sezione
di fase Cu è
arrotondata
per eccesso
(mm2)
Numero di fori
di connessione
per ogni
condotto
Numero di
cavi singoli che
possono essere
collegati a ciascuna fase
630
600
4
4x150
2x300
800
1000
1250
700
4
4x240
3x300
1600
850
8
4x240
3x300
2000
1100
8
5x240
4x300
2500
1400
8
6x240
5x300
3200
1700
16
8x240
6x300
4000
2100
16
9x240
7x300
5000
3000
16
14x240
10x300
* 120 mm per 6300 A (Cu) e 5000 A (Al)
H
C
300
100*
200
100*100*
B
A
Per le dimensioni dei fori
per i collegamenti,
vedere le pagine
specifiche con i
dettagli di foratura.
La dimensione H cambia
in funzione della portata
come indicato nelle
informazioni tecniche
Barra singola:
630A-2000A (Al)
800A-2500A (Cu)
Barra doppia:
2500A-4000A (Al)
3200A-5000A (Cu)
Barra tripla:
5000A (Al)
6300A (Cu)
