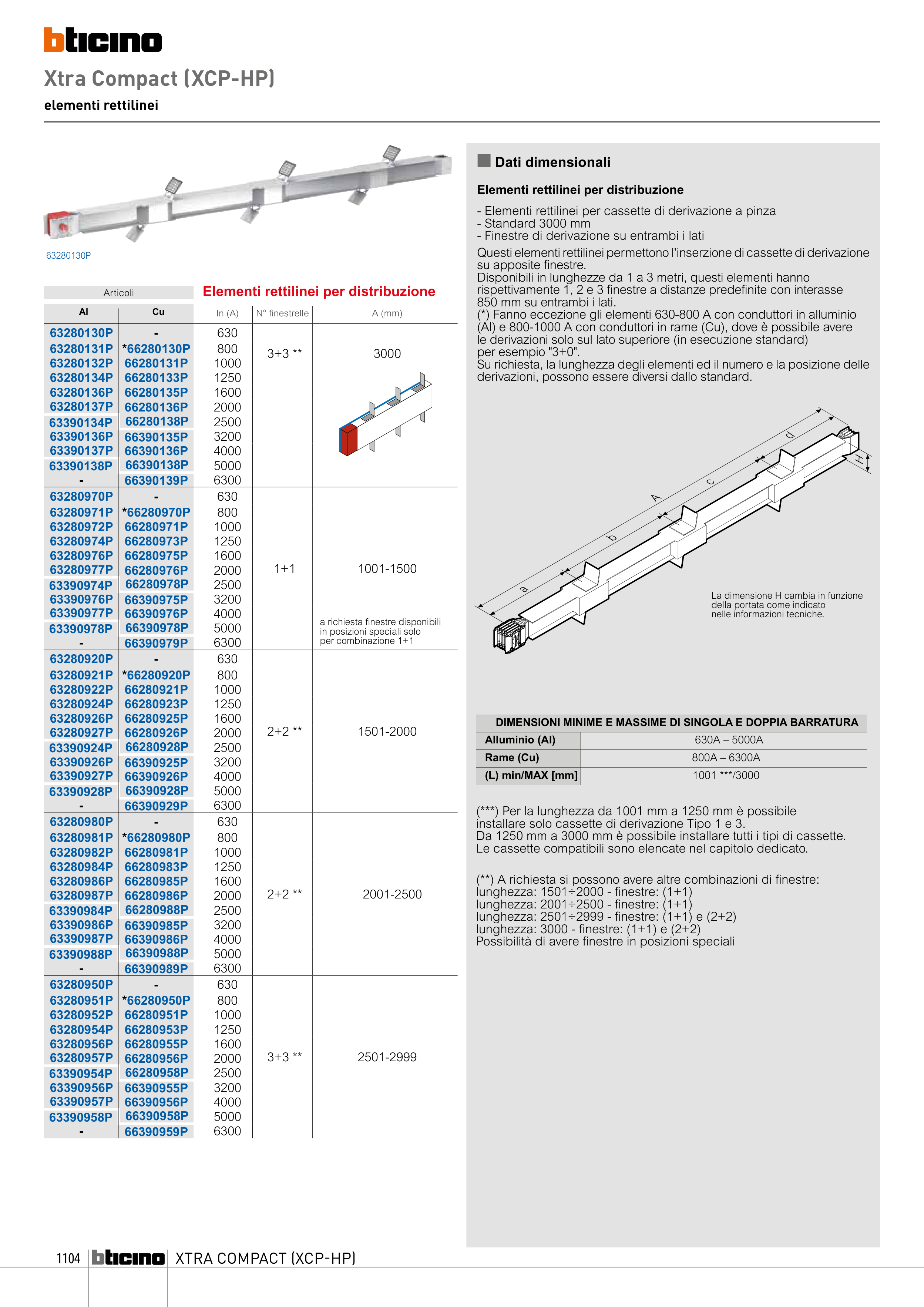

XTRA COMPACT (XCP-HP)
Xtra Compact (XCP-HP)
elementi rettilinei
Elementi rettilinei per distribuzione
- Elementi rettilinei per cassette di derivazione a pinza
- Standard 3000 mm
- Finestre di derivazione su entrambi i lati
Questi elementi rettilinei permettono l'inserzione di cassette di derivazione
su apposite finestre.
Disponibili in lunghezze da 1 a 3 metri, questi elementi hanno
rispettivamente 1, 2 e 3 finestre a distanze predefinite con interasse
850 mm su entrambi i lati.
(*) Fanno eccezione gli elementi 630-800 A con conduttori in alluminio
(Al) e 800-1000 A con conduttori in rame (Cu), dove è possibile avere
le derivazioni solo sul lato superiore (in esecuzione standard)
per esempio "3+0".
Su richiesta, la lunghezza degli elementi ed il numero e la posizione delle
derivazioni, possono essere diversi dallo standard.
n Dati dimensionali
(***) Per la lunghezza da 1001 mm a 1250 mm è possibile
installare solo cassette di derivazione Tipo 1 e 3.
Da 1250 mm a 3000 mm è possibile installare tutti i tipi di cassette.
Le cassette compatibili sono elencate nel capitolo dedicato.
(**) A richiesta si possono avere altre combinazioni di finestre:
lunghezza: 1501÷2000 - finestre: (1+1)
lunghezza: 2001÷2500 - finestre: (1+1)
lunghezza: 2501÷2999 - finestre: (1+1) e (2+2)
lunghezza: 3000 - finestre: (1+1) e (2+2)
Possibilità di avere finestre in posizioni speciali
DIMENSIONI MINIME E MASSIME DI SINGOLA E DOPPIA BARRATURA
Alluminio (Al)
630A – 5000A
Rame (Cu)
800A – 6300A
(L) min/MAX [mm]
1001 ***/3000
Articoli
Elementi rettilinei per distribuzione
Al
Cu
In (A)
N° finestrelle
A (mm)
63280130P
-
630
3+3 **
3000
63280131P *66280130P
800
63280132P
66280131P
1000
63280134P
66280133P
1250
63280136P
66280135P
1600
63280137P
66280136P
2000
63390134P
66280138P
2500
63390136P
66390135P
3200
63390137P
66390136P
4000
63390138P
66390138P
5000
-
66390139P
6300
63280970P
-
630
1+1
1001-1500
63280971P *66280970P
800
63280972P
66280971P
1000
63280974P
66280973P
1250
63280976P
66280975P
1600
63280977P
66280976P
2000
63390974P
66280978P
2500
63390976P
66390975P
3200
63390977P
66390976P
4000
63390978P
66390978P
5000
-
66390979P
6300
63280920P
-
630
2+2 **
1501-2000
63280921P *66280920P
800
63280922P
66280921P
1000
63280924P
66280923P
1250
63280926P
66280925P
1600
63280927P
66280926P
2000
63390924P
66280928P
2500
63390926P
66390925P
3200
63390927P
66390926P
4000
63390928P
66390928P
5000
-
66390929P
6300
63280980P
-
630
2+2 **
2001-2500
63280981P *66280980P
800
63280982P
66280981P
1000
63280984P
66280983P
1250
63280986P
66280985P
1600
63280987P
66280986P
2000
63390984P
66280988P
2500
63390986P
66390985P
3200
63390987P
66390986P
4000
63390988P
66390988P
5000
-
66390989P
6300
63280950P
-
630
3+3 **
2501-2999
63280951P *66280950P
800
63280952P
66280951P
1000
63280954P
66280953P
1250
63280956P
66280955P
1600
63280957P
66280956P
2000
63390954P
66280958P
2500
63390956P
66390955P
3200
63390957P
66390956P
4000
63390958P
66390958P
5000
-
66390959P
6300
a richiesta finestre disponibili
in posizioni speciali solo
per combinazione 1+1
H
A
a
b
c
d
La dimensione H cambia in funzione
della portata come indicato
nelle informazioni tecniche.
63280130P
