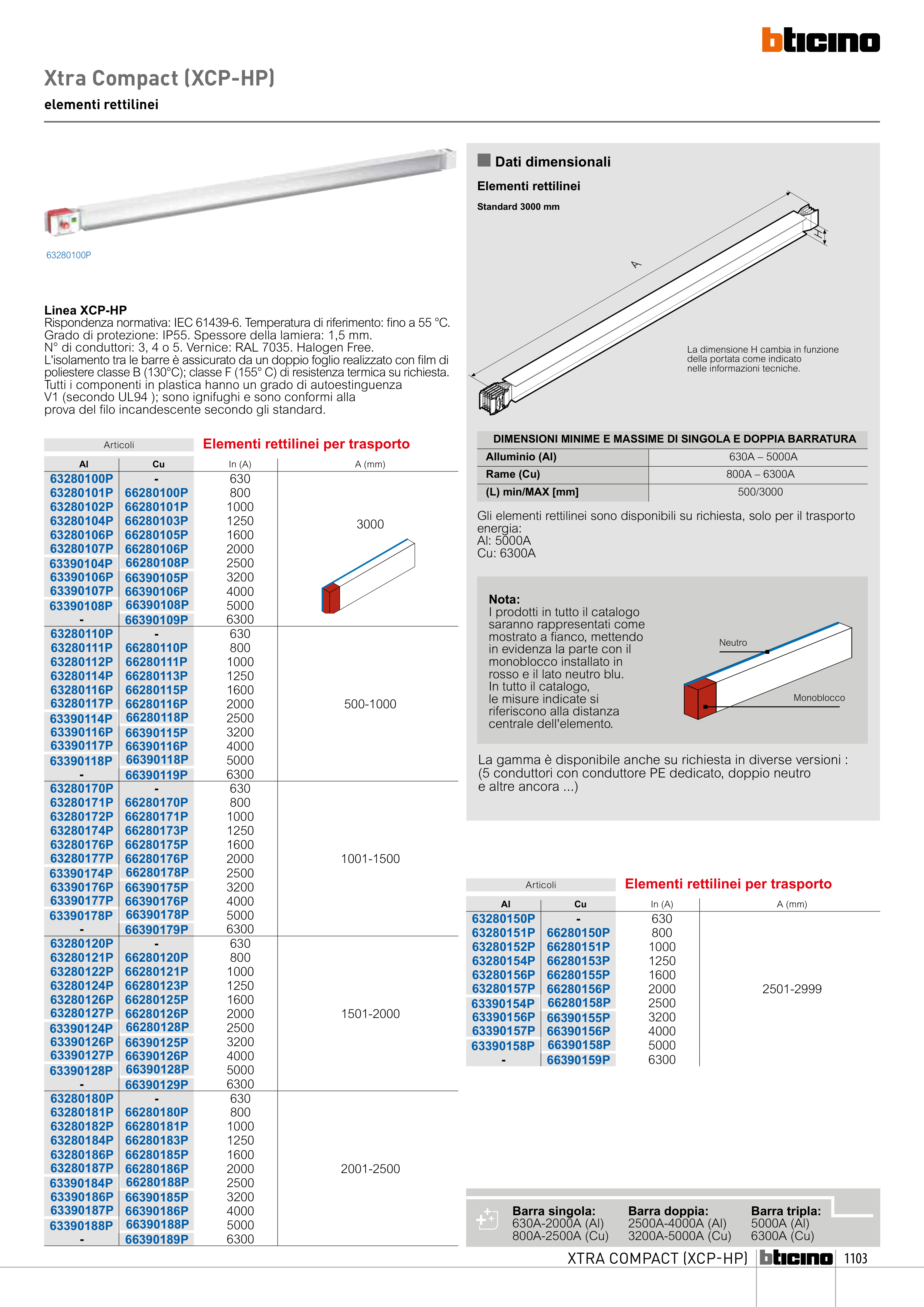

XTRA COMPACT (XCP-HP)
Xtra Compact (XCP-HP)
elementi rettilinei
Elementi rettilinei
DIMENSIONI MINIME E MASSIME DI SINGOLA E DOPPIA BARRATURA
Alluminio (AI)
630A – 5000A
Rame (Cu)
800A – 6300A
(L) min/MAX [mm]
500/3000
La gamma è disponibile anche su richiesta in diverse versioni :
(5 conduttori con conduttore PE dedicato, doppio neutro
e altre ancora ...)
Nota:
I prodotti in tutto il catalogo
saranno rappresentati come
mostrato a fianco, mettendo
in evidenza la parte con il
monoblocco installato in
rosso e il lato neutro blu.
In tutto il catalogo,
le misure indicate si
riferiscono alla distanza
centrale dell'elemento.
Monoblocco
Neutro
Gli elementi rettilinei sono disponibili su richiesta, solo per il trasporto
energia:
Al: 5000A
Cu: 6300A
Linea XCP-HP
Rispondenza normativa: IEC 61439-6. Temperatura di riferimento: fino a 55 °C.
Grado di protezione: IP55. Spessore della lamiera: 1,5 mm.
N° di conduttori: 3, 4 o 5. Vernice: RAL 7035. Halogen Free.
L'isolamento tra le barre è assicurato da un doppio foglio realizzato con film di
poliestere classe B (130°C); classe F (155° C) di resistenza termica su richiesta.
Tutti i componenti in plastica hanno un grado di autoestinguenza
V1 (secondo UL94 ); sono ignifughi e sono conformi alla
prova del filo incandescente secondo gli standard.
63280100P
Articoli
Elementi rettilinei per trasporto
Al
Cu
In (A)
A (mm)
63280100P
-
630
3000
63280101P
66280100P
800
63280102P
66280101P
1000
63280104P
66280103P
1250
63280106P
66280105P
1600
63280107P
66280106P
2000
63390104P
66280108P
2500
63390106P
66390105P
3200
63390107P
66390106P
4000
63390108P
66390108P
5000
-
66390109P
6300
63280110P
-
630
500-1000
63280111P
66280110P
800
63280112P
66280111P
1000
63280114P
66280113P
1250
63280116P
66280115P
1600
63280117P
66280116P
2000
63390114P
66280118P
2500
63390116P
66390115P
3200
63390117P
66390116P
4000
63390118P
66390118P
5000
-
66390119P
6300
63280170P
-
630
1001-1500
63280171P
66280170P
800
63280172P
66280171P
1000
63280174P
66280173P
1250
63280176P
66280175P
1600
63280177P
66280176P
2000
63390174P
66280178P
2500
63390176P
66390175P
3200
63390177P
66390176P
4000
63390178P
66390178P
5000
-
66390179P
6300
63280120P
-
630
1501-2000
63280121P
66280120P
800
63280122P
66280121P
1000
63280124P
66280123P
1250
63280126P
66280125P
1600
63280127P
66280126P
2000
63390124P
66280128P
2500
63390126P
66390125P
3200
63390127P
66390126P
4000
63390128P
66390128P
5000
-
66390129P
6300
63280180P
-
630
2001-2500
63280181P
66280180P
800
63280182P
66280181P
1000
63280184P
66280183P
1250
63280186P
66280185P
1600
63280187P
66280186P
2000
63390184P
66280188P
2500
63390186P
66390185P
3200
63390187P
66390186P
4000
63390188P
66390188P
5000
-
66390189P
6300
H
n Dati dimensionali
Standard 3000 mm
A
La dimensione H cambia in funzione
della portata come indicato
nelle informazioni tecniche.
Articoli
Elementi rettilinei per trasporto
Al
Cu
In (A)
A (mm)
63280150P
-
630
2501-2999
63280151P
66280150P
800
63280152P
66280151P
1000
63280154P
66280153P
1250
63280156P
66280155P
1600
63280157P
66280156P
2000
63390154P
66280158P
2500
63390156P
66390155P
3200
63390157P
66390156P
4000
63390158P
66390158P
5000
-
66390159P
6300
Barra singola:
630A-2000A (Al)
800A-2500A (Cu)
Barra doppia:
2500A-4000A (Al)
3200A-5000A (Cu)
Barra tripla:
5000A (Al)
6300A (Cu)
