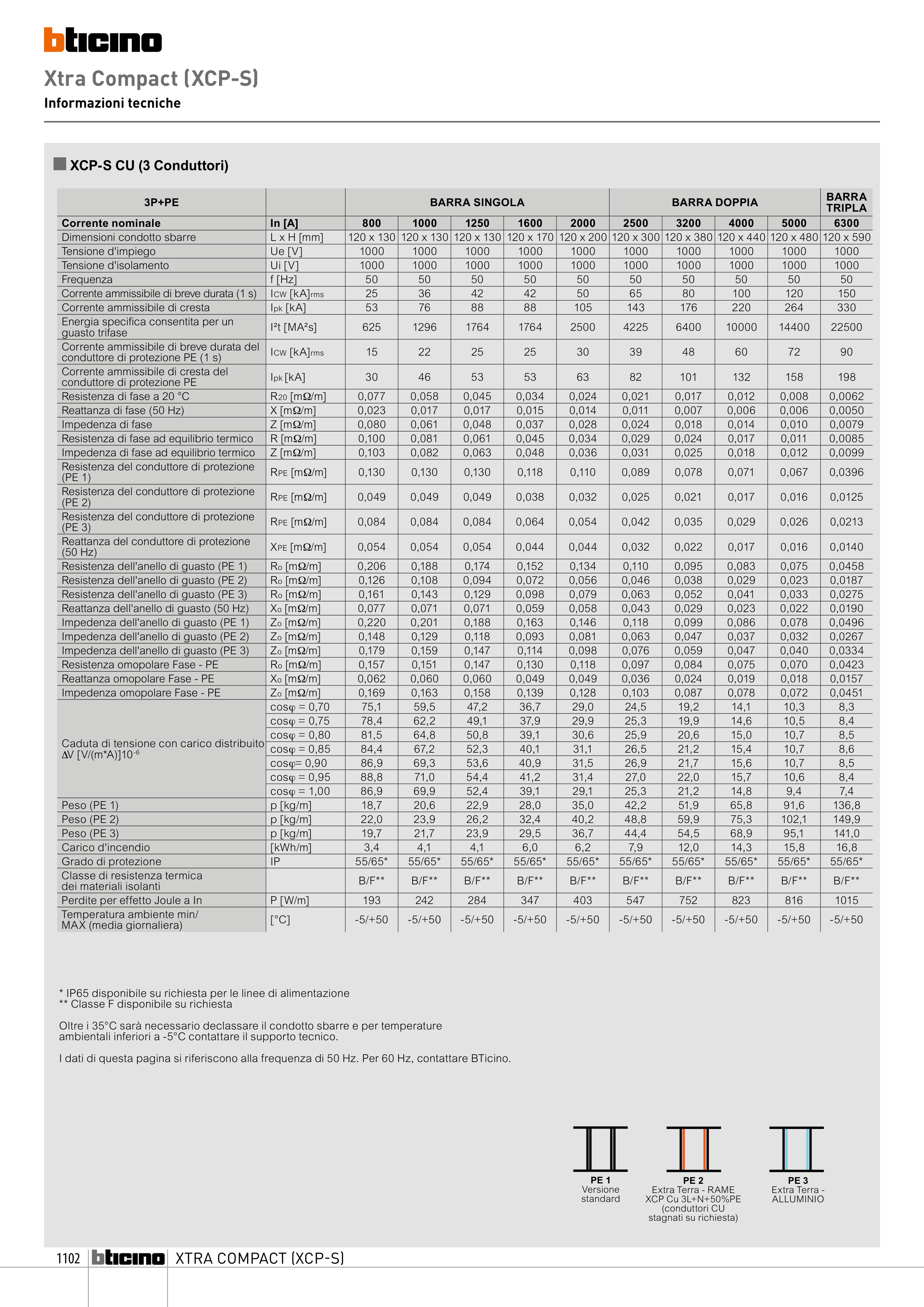

XTRA COMPACT (XCP-S)
Xtra Compact (XCP-S)
Informazioni tecniche
n XCP-S CU (3 Conduttori)
3P+PE
BARRA SINGOLA
BARRA DOPPIA
BARRA
TRIPLA
Corrente nominale
In [A]
800
1000
1250
1600
2000
2500
3200
4000
5000
6300
Dimensioni condotto sbarre
L x H [mm]
120 x 130 120 x 130 120 x 130 120 x 170 120 x 200 120 x 300 120 x 380 120 x 440 120 x 480 120 x 590
Tensione d'impiego
Ue [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Tensione d'isolamento
Ui [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Frequenza
f [Hz]
50
50
50
50
50
50
50
50
50
50
Corrente ammissibile di breve durata (1 s)
ICW [kA]rms
25
36
42
42
50
65
80
100
120
150
Corrente ammissibile di cresta
Ipk [kA]
53
76
88
88
105
143
176
220
264
330
Energia specifica consentita per un
guasto trifase
I²t [MA²s]
625
1296
1764
1764
2500
4225
6400
10000
14400
22500
Corrente ammissibile di breve durata del
conduttore di protezione PE (1 s)
ICW [kA]rms
15
22
25
25
30
39
48
60
72
90
Corrente ammissibile di cresta del
conduttore di protezione PE
Ipk [kA]
30
46
53
53
63
82
101
132
158
198
Resistenza di fase a 20 °C
R20 [mΩ/m]
0,077
0,058
0,045
0,034
0,024
0,021
0,017
0,012
0,008
0,0062
Reattanza di fase (50 Hz)
X [mΩ/m]
0,023
0,017
0,017
0,015
0,014
0,011
0,007
0,006
0,006
0,0050
Impedenza di fase
Z [mΩ/m]
0,080
0,061
0,048
0,037
0,028
0,024
0,018
0,014
0,010
0,0079
Resistenza di fase ad equilibrio termico
R [mΩ/m]
0,100
0,081
0,061
0,045
0,034
0,029
0,024
0,017
0,011
0,0085
Impedenza di fase ad equilibrio termico
Z [mΩ/m]
0,103
0,082
0,063
0,048
0,036
0,031
0,025
0,018
0,012
0,0099
Resistenza del conduttore di protezione
(PE 1)
RPE [mΩ/m]
0,130
0,130
0,130
0,118
0,110
0,089
0,078
0,071
0,067
0,0396
Resistenza del conduttore di protezione
(PE 2)
RPE [mΩ/m]
0,049
0,049
0,049
0,038
0,032
0,025
0,021
0,017
0,016
0,0125
Resistenza del conduttore di protezione
(PE 3)
RPE [mΩ/m]
0,084
0,084
0,084
0,064
0,054
0,042
0,035
0,029
0,026
0,0213
Reattanza del conduttore di protezione
(50 Hz)
XPE [mΩ/m]
0,054
0,054
0,054
0,044
0,044
0,032
0,022
0,017
0,016
0,0140
Resistenza dell'anello di guasto (PE 1)
Ro [mΩ/m]
0,206
0,188
0,174
0,152
0,134
0,110
0,095
0,083
0,075
0,0458
Resistenza dell'anello di guasto (PE 2)
Ro [mΩ/m]
0,126
0,108
0,094
0,072
0,056
0,046
0,038
0,029
0,023
0,0187
Resistenza dell'anello di guasto (PE 3)
Ro [mΩ/m]
0,161
0,143
0,129
0,098
0,079
0,063
0,052
0,041
0,033
0,0275
Reattanza dell'anello di guasto (50 Hz)
Xo [mΩ/m]
0,077
0,071
0,071
0,059
0,058
0,043
0,029
0,023
0,022
0,0190
Impedenza dell'anello di guasto (PE 1)
Zo [mΩ/m]
0,220
0,201
0,188
0,163
0,146
0,118
0,099
0,086
0,078
0,0496
Impedenza dell'anello di guasto (PE 2)
Zo [mΩ/m]
0,148
0,129
0,118
0,093
0,081
0,063
0,047
0,037
0,032
0,0267
Impedenza dell'anello di guasto (PE 3)
Zo [mΩ/m]
0,179
0,159
0,147
0,114
0,098
0,076
0,059
0,047
0,040
0,0334
Resistenza omopolare Fase - PE
Ro [mΩ/m]
0,157
0,151
0,147
0,130
0,118
0,097
0,084
0,075
0,070
0,0423
Reattanza omopolare Fase - PE
Xo [mΩ/m]
0,062
0,060
0,060
0,049
0,049
0,036
0,024
0,019
0,018
0,0157
Impedenza omopolare Fase - PE
Zo [mΩ/m]
0,169
0,163
0,158
0,139
0,128
0,103
0,087
0,078
0,072
0,0451
Caduta di tensione con carico distribuito
ΔV [V/(m*A)]10-6
cosϕ = 0,70
75,1
59,5
47,2
36,7
29,0
24,5
19,2
14,1
10,3
8,3
cosϕ = 0,75
78,4
62,2
49,1
37,9
29,9
25,3
19,9
14,6
10,5
8,4
cosϕ = 0,80
81,5
64,8
50,8
39,1
30,6
25,9
20,6
15,0
10,7
8,5
cosϕ = 0,85
84,4
67,2
52,3
40,1
31,1
26,5
21,2
15,4
10,7
8,6
cosϕ= 0,90
86,9
69,3
53,6
40,9
31,5
26,9
21,7
15,6
10,7
8,5
cosϕ = 0,95
88,8
71,0
54,4
41,2
31,4
27,0
22,0
15,7
10,6
8,4
cosϕ = 1,00
86,9
69,9
52,4
39,1
29,1
25,3
21,2
14,8
9,4
7,4
Peso (PE 1)
p [kg/m]
18,7
20,6
22,9
28,0
35,0
42,2
51,9
65,8
91,6
136,8
Peso (PE 2)
p [kg/m]
22,0
23,9
26,2
32,4
40,2
48,8
59,9
75,3
102,1
149,9
Peso (PE 3)
p [kg/m]
19,7
21,7
23,9
29,5
36,7
44,4
54,5
68,9
95,1
141,0
Carico d'incendio
[kWh/m]
3,4
4,1
4,1
6,0
6,2
7,9
12,0
14,3
15,8
16,8
Grado di protezione
IP
55/65*
55/65*
55/65*
55/65*
55/65*
55/65*
55/65*
55/65*
55/65*
55/65*
Classe di resistenza termica
dei materiali isolanti
B/F**
B/F**
B/F**
B/F**
B/F**
B/F**
B/F**
B/F**
B/F**
B/F**
Perdite per effetto Joule a In
P [W/m]
193
242
284
347
403
547
752
823
816
1015
Temperatura ambiente min/
MAX (media giornaliera)
[°C]
-5/+50
-5/+50
-5/+50
-5/+50
-5/+50
-5/+50
-5/+50
-5/+50
-5/+50
-5/+50
* IP65 disponibile su richiesta per le linee di alimentazione
** Classe F disponibile su richiesta
Oltre i 35°C sarà necessario declassare il condotto sbarre e per temperature
ambientali inferiori a -5°C contattare il supporto tecnico.
I dati di questa pagina si riferiscono alla frequenza di 50 Hz. Per 60 Hz, contattare BTicino.
PE 1
Versione
standard
PE 2
Extra Terra - RAME
XCP Cu 3L+N+50%PE
(conduttori CU
stagnati su richiesta)
PE 3
Extra Terra -
ALLUMINIO
