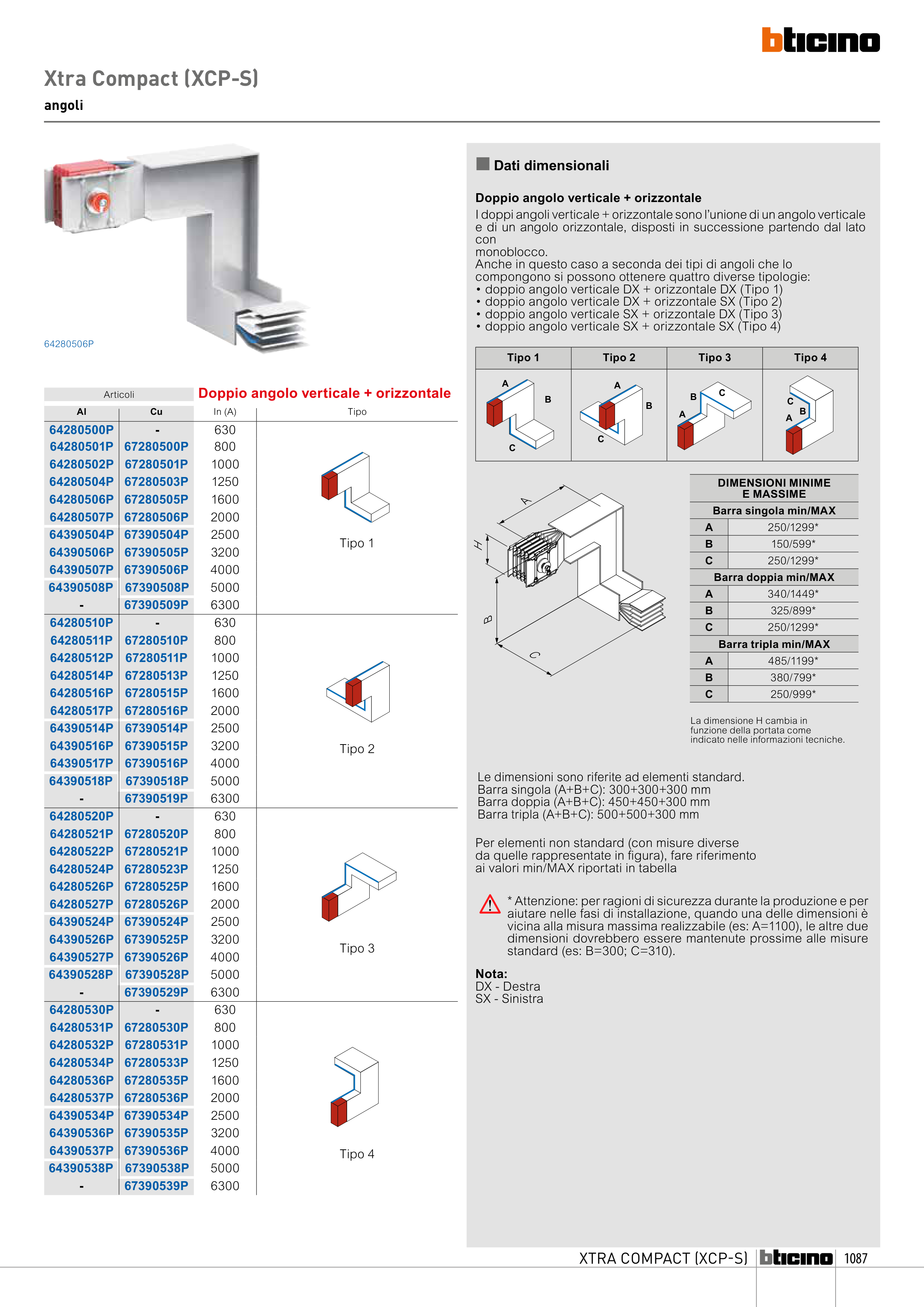

XTRA COMPACT (XCP-S)
Xtra Compact (XCP-S)
angoli
Nota:
DX - Destra
SX - Sinistra
Per elementi non standard (con misure diverse
da quelle rappresentate in figura), fare riferimento
ai valori min/MAX riportati in tabella
DIMENSIONI MINIME
E MASSIME
Barra singola min/MAX
A
250/1299*
B
150/599*
C
250/1299*
Barra doppia min/MAX
A
340/1449*
B
325/899*
C
250/1299*
Barra tripla min/MAX
A
485/1199*
B
380/799*
C
250/999*
Doppio angolo verticale + orizzontale
I doppi angoli verticale + orizzontale sono l’unione di un angolo verticale
e di un angolo orizzontale, disposti in successione partendo dal lato
con
monoblocco.
Anche in questo caso a seconda dei tipi di angoli che lo
compongono si possono ottenere quattro diverse tipologie:
• doppio angolo verticale DX + orizzontale DX (Tipo 1)
• doppio angolo verticale DX + orizzontale SX (Tipo 2)
• doppio angolo verticale SX + orizzontale DX (Tipo 3)
• doppio angolo verticale SX + orizzontale SX (Tipo 4)
Tipo 1
Tipo 2
Tipo 3
Tipo 4
A
B
C
A
B
C
A
B
C
A B
C
n Dati dimensionali
La dimensione H cambia in
funzione della portata come
indicato nelle informazioni tecniche.
Le dimensioni sono riferite ad elementi standard.
Barra singola (A+B+C): 300+300+300 mm
Barra doppia (A+B+C): 450+450+300 mm
Barra tripla (A+B+C): 500+500+300 mm
Articoli
Doppio angolo verticale + orizzontale
Al
Cu
In (A)
Tipo
64280500P
-
630
Tipo 1
64280501P
67280500P
800
64280502P
67280501P
1000
64280504P
67280503P
1250
64280506P
67280505P
1600
64280507P
67280506P
2000
64390504P
67390504P
2500
64390506P
67390505P
3200
64390507P
67390506P
4000
64390508P
67390508P
5000
-
67390509P
6300
64280510P
-
630
Tipo 2
64280511P
67280510P
800
64280512P
67280511P
1000
64280514P
67280513P
1250
64280516P
67280515P
1600
64280517P
67280516P
2000
64390514P
67390514P
2500
64390516P
67390515P
3200
64390517P
67390516P
4000
64390518P
67390518P
5000
-
67390519P
6300
64280520P
-
630
Tipo 3
64280521P
67280520P
800
64280522P
67280521P
1000
64280524P
67280523P
1250
64280526P
67280525P
1600
64280527P
67280526P
2000
64390524P
67390524P
2500
64390526P
67390525P
3200
64390527P
67390526P
4000
64390528P
67390528P
5000
-
67390529P
6300
64280530P
-
630
Tipo 4
64280531P
67280530P
800
64280532P
67280531P
1000
64280534P
67280533P
1250
64280536P
67280535P
1600
64280537P
67280536P
2000
64390534P
67390534P
2500
64390536P
67390535P
3200
64390537P
67390536P
4000
64390538P
67390538P
5000
-
67390539P
6300
A
H
B
C
64280506P
* Attenzione: per ragioni di sicurezza durante la produzione e per
aiutare nelle fasi di installazione, quando una delle dimensioni è
vicina alla misura massima realizzabile (es: A=1100), le altre due
dimensioni dovrebbero essere mantenute prossime alle misure
standard (es: B=300; C=310).
