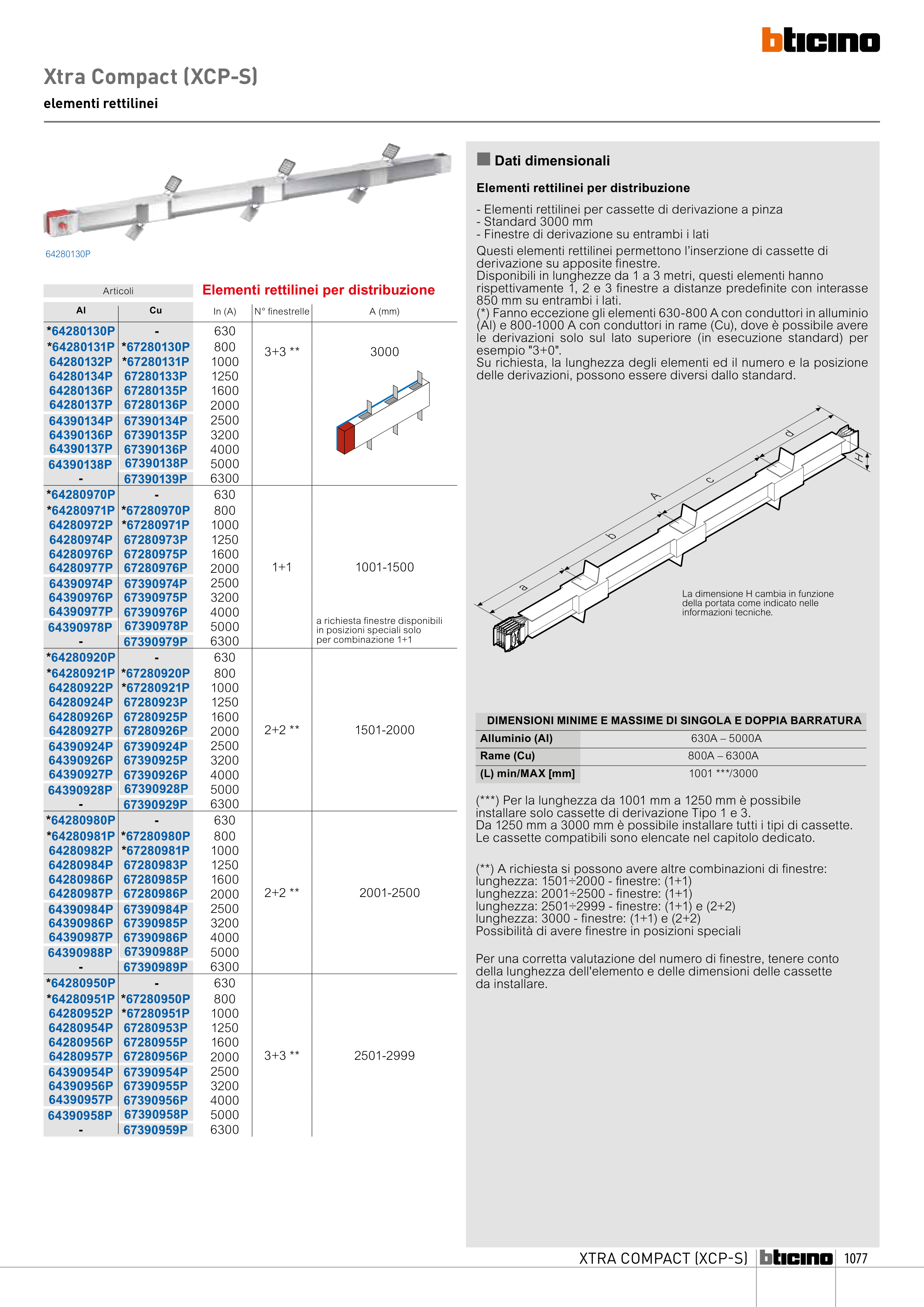

XTRA COMPACT (XCP-S)
Xtra Compact (XCP-S)
elementi rettilinei
Elementi rettilinei per distribuzione
- Elementi rettilinei per cassette di derivazione a pinza
- Standard 3000 mm
- Finestre di derivazione su entrambi i lati
Questi elementi rettilinei permettono l’inserzione di cassette di
derivazione su apposite finestre.
Disponibili in lunghezze da 1 a 3 metri, questi elementi hanno
rispettivamente 1, 2 e 3 finestre a distanze predefinite con interasse
850 mm su entrambi i lati.
(*) Fanno eccezione gli elementi 630-800 A con conduttori in alluminio
(Al) e 800-1000 A con conduttori in rame (Cu), dove è possibile avere
le derivazioni solo sul lato superiore (in esecuzione standard) per
esempio "3+0".
Su richiesta, la lunghezza degli elementi ed il numero e la posizione
delle derivazioni, possono essere diversi dallo standard.
n Dati dimensionali
(***) Per la lunghezza da 1001 mm a 1250 mm è possibile
installare solo cassette di derivazione Tipo 1 e 3.
Da 1250 mm a 3000 mm è possibile installare tutti i tipi di cassette.
Le cassette compatibili sono elencate nel capitolo dedicato.
(**) A richiesta si possono avere altre combinazioni di finestre:
lunghezza: 1501÷2000 - finestre: (1+1)
lunghezza: 2001÷2500 - finestre: (1+1)
lunghezza: 2501÷2999 - finestre: (1+1) e (2+2)
lunghezza: 3000 - finestre: (1+1) e (2+2)
Possibilità di avere finestre in posizioni speciali
DIMENSIONI MINIME E MASSIME DI SINGOLA E DOPPIA BARRATURA
Alluminio (Al)
630A – 5000A
Rame (Cu)
800A – 6300A
(L) min/MAX [mm]
1001 ***/3000
Articoli
Elementi rettilinei per distribuzione
Al
Cu
In (A)
N° finestrelle
A (mm)
*64280130P
-
630
3+3 **
3000
*64280131P *67280130P
800
64280132P *67280131P
1000
64280134P
67280133P
1250
64280136P
67280135P
1600
64280137P
67280136P
2000
64390134P
67390134P
2500
64390136P
67390135P
3200
64390137P
67390136P
4000
64390138P
67390138P
5000
-
67390139P
6300
*64280970P
-
630
1+1
1001-1500
*64280971P *67280970P
800
64280972P *67280971P
1000
64280974P
67280973P
1250
64280976P
67280975P
1600
64280977P
67280976P
2000
64390974P
67390974P
2500
64390976P
67390975P
3200
64390977P
67390976P
4000
64390978P
67390978P
5000
-
67390979P
6300
*64280920P
-
630
2+2 **
1501-2000
*64280921P *67280920P
800
64280922P *67280921P
1000
64280924P
67280923P
1250
64280926P
67280925P
1600
64280927P
67280926P
2000
64390924P
67390924P
2500
64390926P
67390925P
3200
64390927P
67390926P
4000
64390928P
67390928P
5000
-
67390929P
6300
*64280980P
-
630
2+2 **
2001-2500
*64280981P *67280980P
800
64280982P *67280981P
1000
64280984P
67280983P
1250
64280986P
67280985P
1600
64280987P
67280986P
2000
64390984P
67390984P
2500
64390986P
67390985P
3200
64390987P
67390986P
4000
64390988P
67390988P
5000
-
67390989P
6300
*64280950P
-
630
3+3 **
2501-2999
*64280951P *67280950P
800
64280952P *67280951P
1000
64280954P
67280953P
1250
64280956P
67280955P
1600
64280957P
67280956P
2000
64390954P
67390954P
2500
64390956P
67390955P
3200
64390957P
67390956P
4000
64390958P
67390958P
5000
-
67390959P
6300
a richiesta finestre disponibili
in posizioni speciali solo
per combinazione 1+1
H
A
a
b
c
d
La dimensione H cambia in funzione
della portata come indicato nelle
informazioni tecniche.
64280130P
Per una corretta valutazione del numero di finestre, tenere conto
della lunghezza dell'elemento e delle dimensioni delle cassette
da installare.
