1070
TROLLEY SYSTEM (TS/MTS)
Articoli
Alimentazioni
TS5
(70-110 A)
TS5
(150 A)
80541001
80541001
Testata
80541101
80541101
Intermedia
80531301
80541301
Chiusura
80541001
80042101

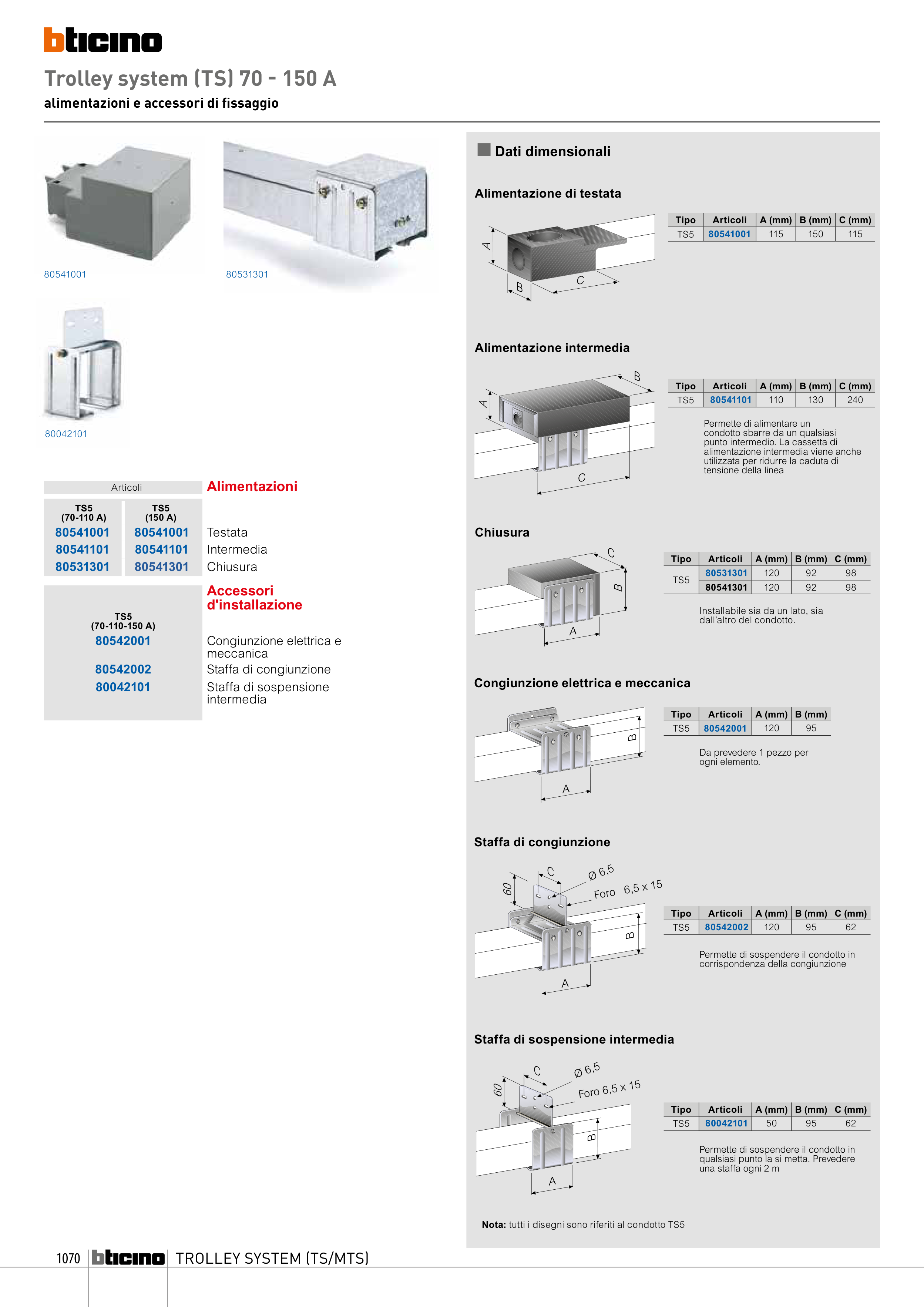

Trolley system (TS) 70 - 150 A
alimentazioni e accessori di fissaggio
n Dati dimensionali
80531301
Alimentazione di testata
C
A
B
Tipo
Articoli
A (mm) B (mm) C (mm)
TS5
80541001
115
150
115
Permette di alimentare un
condotto sbarre da un qualsiasi
punto intermedio. La cassetta di
alimentazione intermedia viene anche
utilizzata per ridurre la caduta di
tensione della linea
Alimentazione intermedia
A
C
B
Tipo
Articoli
A (mm) B (mm) C (mm)
TS5
80541101
110
130
240
60
Permette di sospendere il condotto in
qualsiasi punto la si metta. Prevedere
una staffa ogni 2 m
Nota: tutti i disegni sono riferiti al condotto TS5
A
Foro 6,5 x 15
Ø 6,5
B
Staffa di sospensione intermedia
C
Tipo
Articoli
A (mm) B (mm) C (mm)
TS5
80042101
50
95
62
60
Permette di sospendere il condotto in
corrispondenza della congiunzione
A
Ø 6,5
B
C
Foro 6,5 x 15
Staffa di congiunzione
Tipo
Articoli
A (mm) B (mm) C (mm)
TS5
80542002
120
95
62
A
B
Chiusura
C
Tipo
Articoli
A (mm) B (mm) C (mm)
TS5
80531301
120
92
98
80541301
120
92
98
Accessori
d'installazione
TS5
(70-110-150 A)
80542001
Congiunzione elettrica e
meccanica
80542002
Staffa di congiunzione
80042101
Staffa di sospensione
intermedia
Congiunzione elettrica e meccanica
A
B
Tipo
Articoli
A (mm) B (mm)
TS5
80542001
120
95
Installabile sia da un lato, sia
dall’altro del condotto.
Da prevedere 1 pezzo per
ogni elemento.
