1066
MEDIUM RATING (XCM)
n Tabella della portata in funzione della temperatura ambiente
Temperatura
ambiente (°C)
-5
0
10
15
20
25
30
35
40
45
50
55
60
65
70
Fattore Kt
1,28
1,25
1,19
1,16
1,13
1,10
1,07
1,03
1
0,97
0,93
0,89
0,86
0,82
0,78

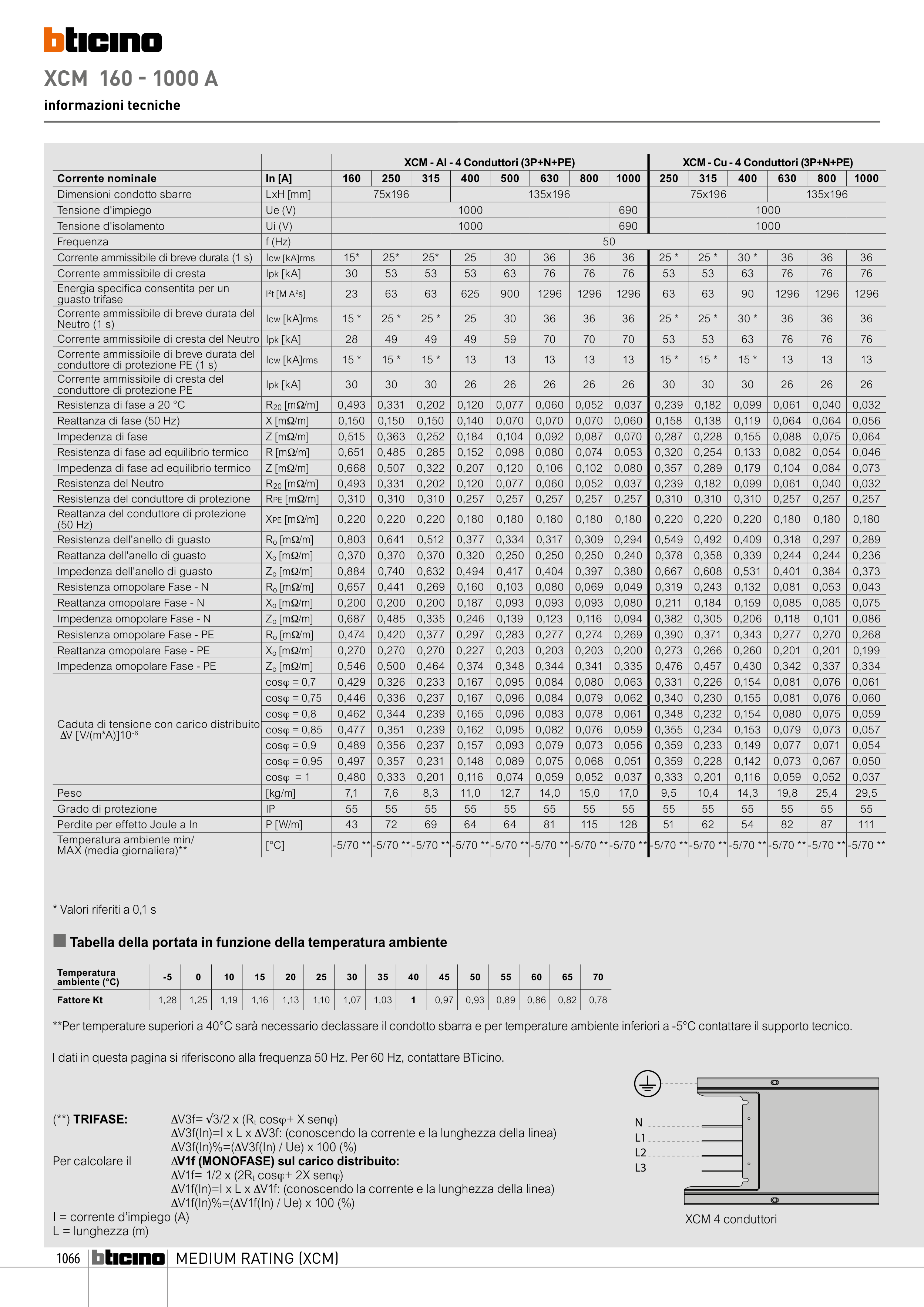

XCM 160 - 1000 A
informazioni tecniche
XCM - Al - 4 Conduttori (3P+N+PE)
XCM - Cu - 4 Conduttori (3P+N+PE)
Corrente nominale
In [A]
160
250
315
400
500
630
800
1000
250
315
400
630
800
1000
Dimensioni condotto sbarre
LxH [mm]
75x196
135x196
75x196
135x196
Tensione d'impiego
Ue (V)
1000
690
1000
Tensione d'isolamento
Ui (V)
1000
690
1000
Frequenza
f (Hz)
50
Corrente ammissibile di breve durata (1 s)
Icw [kA]rms
15*
25*
25*
25
30
36
36
36
25 *
25 *
30 *
36
36
36
Corrente ammissibile di cresta
Ipk [kA]
30
53
53
53
63
76
76
76
53
53
63
76
76
76
Energia specifica consentita per un
guasto trifase
I2t [M A2s]
23
63
63
625
900
1296
1296
1296
63
63
90
1296
1296
1296
Corrente ammissibile di breve durata del
Neutro (1 s)
Icw [kA]rms
15 *
25 *
25 *
25
30
36
36
36
25 *
25 *
30 *
36
36
36
Corrente ammissibile di cresta del Neutro Ipk [kA]
28
49
49
49
59
70
70
70
53
53
63
76
76
76
Corrente ammissibile di breve durata del
conduttore di protezione PE (1 s)
Icw [kA]rms
15 *
15 *
15 *
13
13
13
13
13
15 *
15 *
15 *
13
13
13
Corrente ammissibile di cresta del
conduttore di protezione PE
Ipk [kA]
30
30
30
26
26
26
26
26
30
30
30
26
26
26
Resistenza di fase a 20 °C
R20 [mΩ/m]
0,493
0,331
0,202
0,120
0,077
0,060
0,052
0,037
0,239
0,182
0,099
0,061
0,040
0,032
Reattanza di fase (50 Hz)
X [mΩ/m]
0,150
0,150
0,150
0,140
0,070
0,070
0,070
0,060
0,158
0,138
0,119
0,064
0,064
0,056
Impedenza di fase
Z [mΩ/m]
0,515
0,363
0,252
0,184
0,104
0,092
0,087
0,070
0,287
0,228
0,155
0,088
0,075
0,064
Resistenza di fase ad equilibrio termico
R [mΩ/m]
0,651
0,485
0,285
0,152
0,098
0,080
0,074
0,053
0,320
0,254
0,133
0,082
0,054
0,046
Impedenza di fase ad equilibrio termico
Z [mΩ/m]
0,668
0,507
0,322
0,207
0,120
0,106
0,102
0,080
0,357
0,289
0,179
0,104
0,084
0,073
Resistenza del Neutro
R20 [mΩ/m]
0,493
0,331
0,202
0,120
0,077
0,060
0,052
0,037
0,239
0,182
0,099
0,061
0,040
0,032
Resistenza del conduttore di protezione
RPE [mΩ/m]
0,310
0,310
0,310
0,257
0,257
0,257
0,257
0,257
0,310
0,310
0,310
0,257
0,257
0,257
Reattanza del conduttore di protezione
(50 Hz)
XPE [mΩ/m]
0,220
0,220
0,220
0,180
0,180
0,180
0,180
0,180
0,220
0,220
0,220
0,180
0,180
0,180
Resistenza dell'anello di guasto
Ro [mΩ/m]
0,803
0,641
0,512
0,377
0,334
0,317
0,309
0,294
0,549
0,492
0,409
0,318
0,297
0,289
Reattanza dell'anello di guasto
Xo [mΩ/m]
0,370
0,370
0,370
0,320
0,250
0,250
0,250
0,240
0,378
0,358
0,339
0,244
0,244
0,236
Impedenza dell'anello di guasto
Zo [mΩ/m]
0,884
0,740
0,632
0,494
0,417
0,404
0,397
0,380
0,667
0,608
0,531
0,401
0,384
0,373
Resistenza omopolare Fase - N
Ro [mΩ/m]
0,657
0,441
0,269
0,160
0,103
0,080
0,069
0,049
0,319
0,243
0,132
0,081
0,053
0,043
Reattanza omopolare Fase - N
Xo [mΩ/m]
0,200
0,200
0,200
0,187
0,093
0,093
0,093
0,080
0,211
0,184
0,159
0,085
0,085
0,075
Impedenza omopolare Fase - N
Zo [mΩ/m]
0,687
0,485
0,335
0,246
0,139
0,123
0,116
0,094
0,382
0,305
0,206
0,118
0,101
0,086
Resistenza omopolare Fase - PE
Ro [mΩ/m]
0,474
0,420
0,377
0,297
0,283
0,277
0,274
0,269
0,390
0,371
0,343
0,277
0,270
0,268
Reattanza omopolare Fase - PE
Xo [mΩ/m]
0,270
0,270
0,270
0,227
0,203
0,203
0,203
0,200
0,273
0,266
0,260
0,201
0,201
0,199
Impedenza omopolare Fase - PE
Zo [mΩ/m]
0,546
0,500
0,464
0,374
0,348
0,344
0,341
0,335
0,476
0,457
0,430
0,342
0,337
0,334
Caduta di tensione con carico distribuito
ΔV [V/(m*A)]10-6
cosϕ = 0,7
0,429
0,326
0,233
0,167
0,095
0,084
0,080
0,063
0,331
0,226
0,154
0,081
0,076
0,061
cosϕ = 0,75
0,446
0,336
0,237
0,167
0,096
0,084
0,079
0,062
0,340
0,230
0,155
0,081
0,076
0,060
cosϕ = 0,8
0,462
0,344
0,239
0,165
0,096
0,083
0,078
0,061
0,348
0,232
0,154
0,080
0,075
0,059
cosϕ = 0,85
0,477
0,351
0,239
0,162
0,095
0,082
0,076
0,059
0,355
0,234
0,153
0,079
0,073
0,057
cosϕ = 0,9
0,489
0,356
0,237
0,157
0,093
0,079
0,073
0,056
0,359
0,233
0,149
0,077
0,071
0,054
cosϕ = 0,95
0,497
0,357
0,231
0,148
0,089
0,075
0,068
0,051
0,359
0,228
0,142
0,073
0,067
0,050
cosϕ = 1
0,480
0,333
0,201
0,116
0,074
0,059
0,052
0,037
0,333
0,201
0,116
0,059
0,052
0,037
Peso
[kg/m]
7,1
7,6
8,3
11,0
12,7
14,0
15,0
17,0
9,5
10,4
14,3
19,8
25,4
29,5
Grado di protezione
IP
55
55
55
55
55
55
55
55
55
55
55
55
55
55
Perdite per effetto Joule a In
P [W/m]
43
72
69
64
64
81
115
128
51
62
54
82
87
111
Temperatura ambiente min/
MAX (media giornaliera)**
[°C]
-5/70 ** -5/70 ** -5/70 ** -5/70 ** -5/70 ** -5/70 ** -5/70 **-5/70 ** -5/70 **-5/70 ** -5/70 ** -5/70 ** -5/70 ** -5/70 **
I dati in questa pagina si riferiscono alla frequenza 50 Hz. Per 60 Hz, contattare BTicino.
(**) TRIFASE:
ΔV3f= √3/2 x (Rt cosϕ+ X senϕ)
ΔV3f(In)=I x L x ΔV3f: (conoscendo la corrente e la lunghezza della linea)
ΔV3f(In)%=(ΔV3f(In) / Ue) x 100 (%)
Per calcolare il
ΔV1f (MONOFASE) sul carico distribuito:
ΔV1f= 1/2 x (2Rt cosϕ+ 2X senϕ)
ΔV1f(In)=I x L x ΔV1f: (conoscendo la corrente e la lunghezza della linea)
ΔV1f(In)%=(ΔV1f(In) / Ue) x 100 (%)
I = corrente d’impiego (A)
L = lunghezza (m)
* Valori riferiti a 0,1 s
**Per temperature superiori a 40°C sarà necessario declassare il condotto sbarra e per temperature ambiente inferiori a -5°C contattare il supporto tecnico.
L3
L2
L1
N
XCM 4 conduttori
