1061
MEDIUM RATING (XCM)

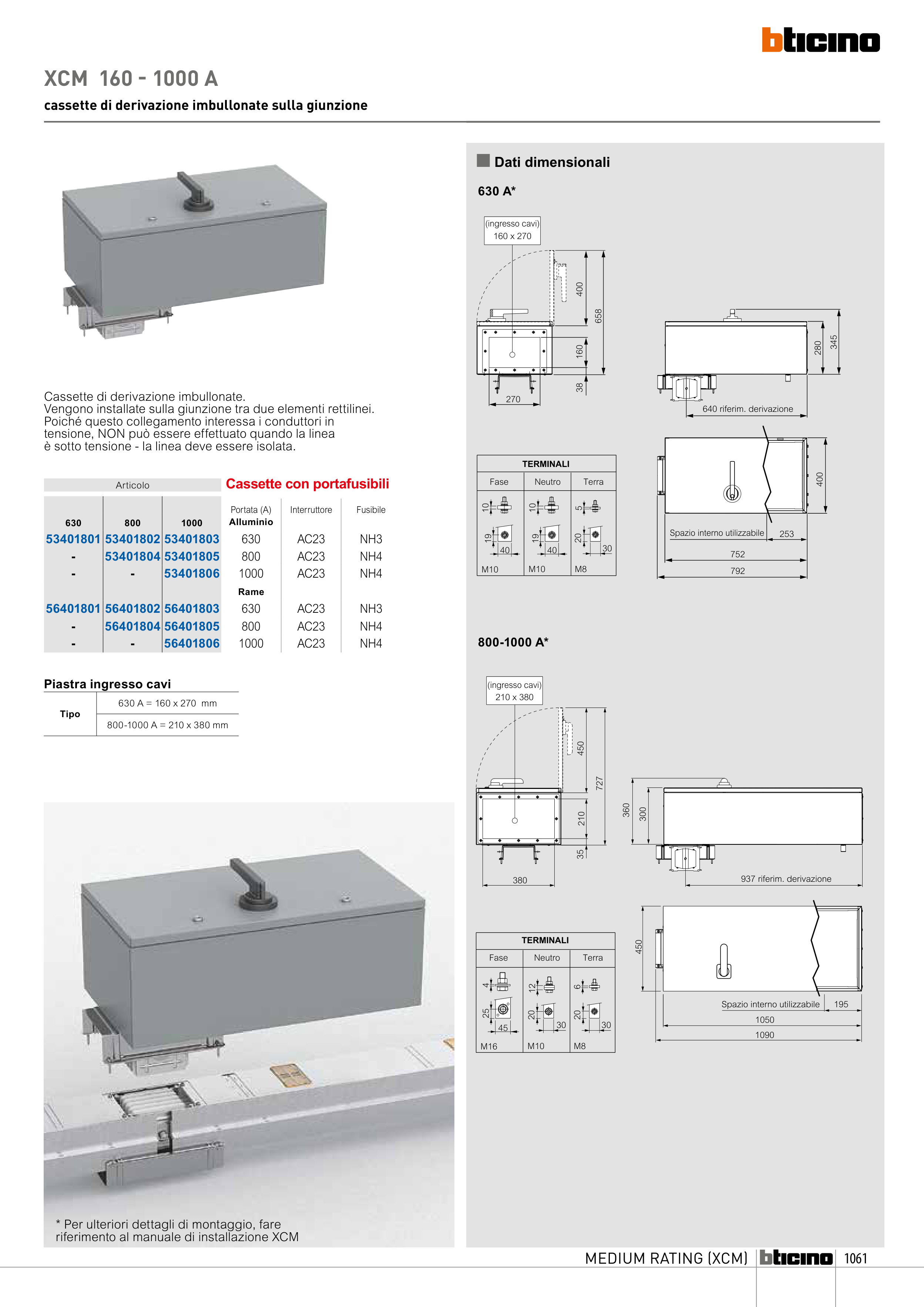

XCM 160 - 1000 A
cassette di derivazione imbullonate sulla giunzione
Articolo
Cassette con portafusibili
630
800
1000
Portata (A)
Interruttore
Fusibile
Alluminio
53401801 53401802 53401803
630
AC23
NH3
-
53401804 53401805
800
AC23
NH4
-
-
53401806
1000
AC23
NH4
Rame
56401801 56401802 56401803
630
AC23
NH3
-
56401804 56401805
800
AC23
NH4
-
-
56401806
1000
AC23
NH4
Cassette di derivazione imbullonate.
Vengono installate sulla giunzione tra due elementi rettilinei.
Poiché questo collegamento interessa i conduttori in
tensione, NON può essere effettuato quando la linea
è sotto tensione - la linea deve essere isolata.
Piastra ingresso cavi
Tipo
630 A = 160 x 270 mm
800-1000 A = 210 x 380 mm
800-1000 A*
n Dati dimensionali
630 A*
270
658
160
400
38
280
345
752
400
792
1050
450
1090
300
380
727
210
35
TERMINALI
M10
M10
M8
10
40
19
10
40
19
5
30
20
45
4
M16
M10
M8
25
6
12
30
20
30
20
360
450
195
937 riferim. derivazione
(ingresso cavi)
210 x 380
640 riferim. derivazione
253
Spazio interno utilizzabile
Spazio interno utilizzabile
Fase
Neutro
Terra
TERMINALI
Fase
Neutro
Terra
(ingresso cavi)
160 x 270
270
658
160
400
38
280
345
752
400
792
1050
450
1090
300
380
727
210
35
TERMINALI
M10
M10
M8
10
40
19
10
40
19
5
30
20
45
4
M16
M10
M8
25
6
12
30
20
30
20
360
450
937 riferim. derivazione
195
(ingresso cavi)
210 x 380
640 riferim. derivazione
253
Spazio interno utilizzabile
Spazio interno utilizzabile
Fase
Neutro
Terra
TERMINALI
Fase
Neutro
Terra
(ingresso cavi)
160 x 270
* Per ulteriori dettagli di montaggio, fare
riferimento al manuale di installazione XCM
