1046
MINISBARRE (MS)
51501351
51500161
51500160
51002002
Chiusura 51501351
Manicotto di giunzione
IP55 51500161
Articolo
Accessori di installazione
51501351
testata di chiusura unificata
51500161
manicotto di giunzione IP55
51500160
otturatore (6 per ogni elemento rettilineo da 3 metri)
51002002
staffa di sospensione (1 ogni 2 metri)
Kit Barriera Tagliafiamma E120
515EFB01
kit barriera tagliafiamma esterna (63A-100A-160A)
515IFB01
kit barriera tagliafiamma interna (63A-100A-160A)
n Dati dimensionali

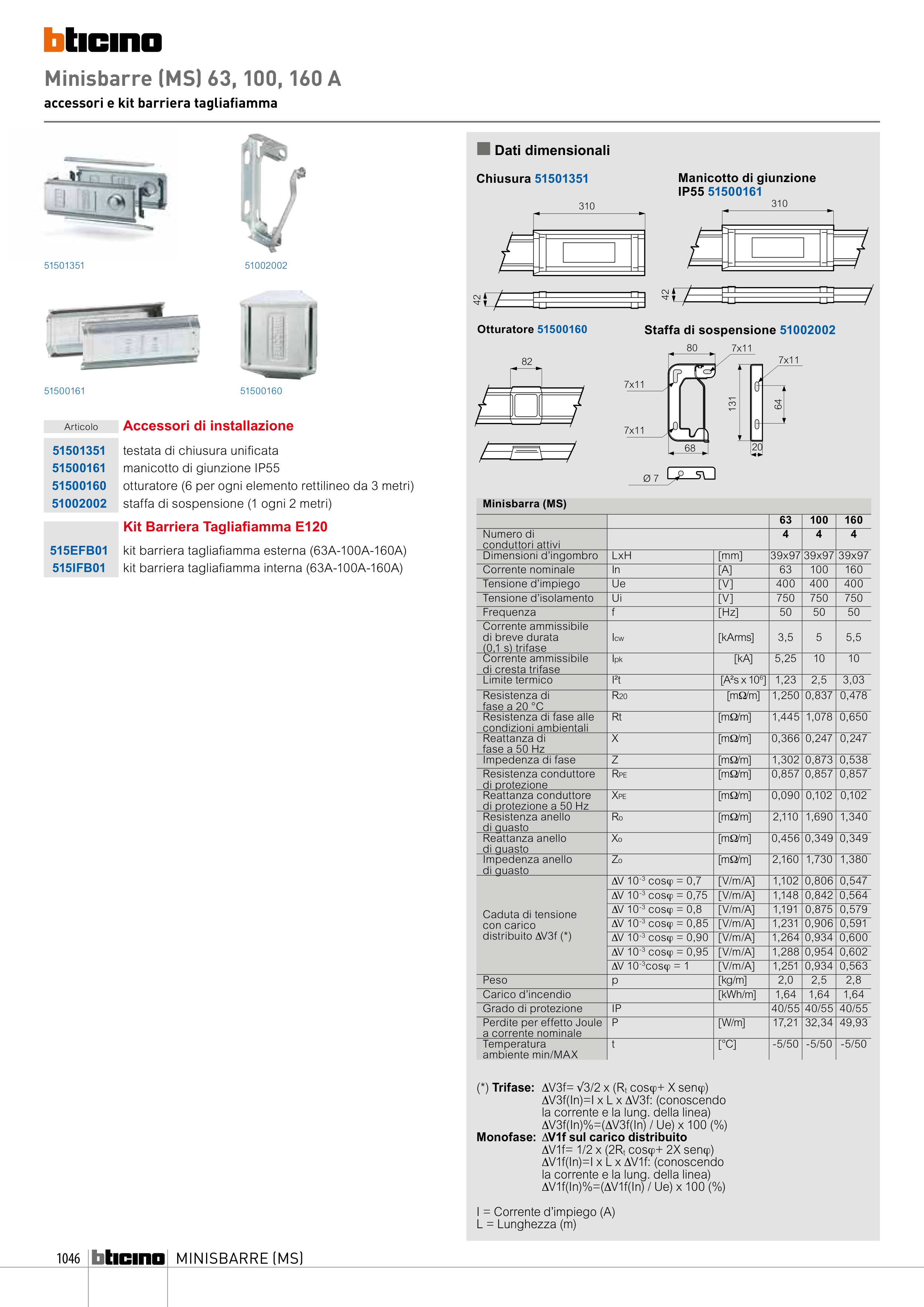

Minisbarre (MS) 63, 100, 160 A
accessori e kit barriera tagliafiamma
310
42
310
42
Staffa di sospensione 51002002
80
20
7x11
7x11
7x11
7x11
Ø 7
68
64
131
82
Otturatore 51500160
(*) Trifase: ΔV3f= √3/2 x (Rt cosϕ+ X senϕ)
ΔV3f(In)=I x L x ΔV3f: (conoscendo
la corrente e la lung. della linea)
ΔV3f(In)%=(ΔV3f(In) / Ue) x 100 (%)
Monofase: ΔV1f sul carico distribuito
ΔV1f= 1/2 x (2Rt cosϕ+ 2X senϕ)
ΔV1f(In)=I x L x ΔV1f: (conoscendo
la corrente e la lung. della linea)
ΔV1f(In)%=(ΔV1f(In) / Ue) x 100 (%)
I = Corrente d’impiego (A)
L = Lunghezza (m)
Minisbarra (MS)
63
100
160
Numero di
conduttori attivi
4
4
4
Dimensioni d’ingombro
LxH
[mm]
39x97 39x97 39x97
Corrente nominale
In
[A]
63
100
160
Tensione d’impiego
Ue
[V]
400
400
400
Tensione d’isolamento
Ui
[V]
750
750
750
Frequenza
f
[Hz]
50
50
50
Corrente ammissibile
di breve durata
(0,1 s) trifase
Icw
[kArms]
3,5
5
5,5
Corrente ammissibile
di cresta trifase
Ipk
[kA]
5,25
10
10
Limite termico
I²t
[A²s x 106] 1,23
2,5
3,03
Resistenza di
fase a 20 °C
R20
[mΩ/m]
1,250 0,837 0,478
Resistenza di fase alle
condizioni ambientali
Rt
[mΩ/m]
1,445 1,078 0,650
Reattanza di
fase a 50 Hz
X
[mΩ/m]
0,366 0,247 0,247
Impedenza di fase
Z
[mΩ/m]
1,302 0,873 0,538
Resistenza conduttore
di protezione
RPE
[mΩ/m]
0,857 0,857 0,857
Reattanza conduttore
di protezione a 50 Hz
XPE
[mΩ/m]
0,090 0,102 0,102
Resistenza anello
di guasto
Ro
[mΩ/m]
2,110 1,690 1,340
Reattanza anello
di guasto
Xo
[mΩ/m]
0,456 0,349 0,349
Impedenza anello
di guasto
Zo
[mΩ/m]
2,160 1,730 1,380
Caduta di tensione
con carico
distribuito ΔV3f (*)
ΔV 10-3 cosϕ = 0,7
[V/m/A]
1,102 0,806 0,547
ΔV 10-3 cosϕ = 0,75
[V/m/A]
1,148 0,842 0,564
ΔV 10-3 cosϕ = 0,8
[V/m/A]
1,191 0,875 0,579
ΔV 10-3 cosϕ = 0,85
[V/m/A]
1,231 0,906 0,591
ΔV 10-3 cosϕ = 0,90
[V/m/A]
1,264 0,934 0,600
ΔV 10-3 cosϕ = 0,95
[V/m/A]
1,288 0,954 0,602
ΔV 10-3cosϕ = 1
[V/m/A]
1,251 0,934 0,563
Peso
p
[kg/m]
2,0
2,5
2,8
Carico d’incendio
[kWh/m]
1,64
1,64
1,64
Grado di protezione
IP
40/55 40/55 40/55
Perdite per effetto Joule
a corrente nominale
P
[W/m]
17,21 32,34 49,93
Temperatura
ambiente min/MAX
t
[°C]
-5/50 -5/50 -5/50
