LB PLUS
LB PLUS

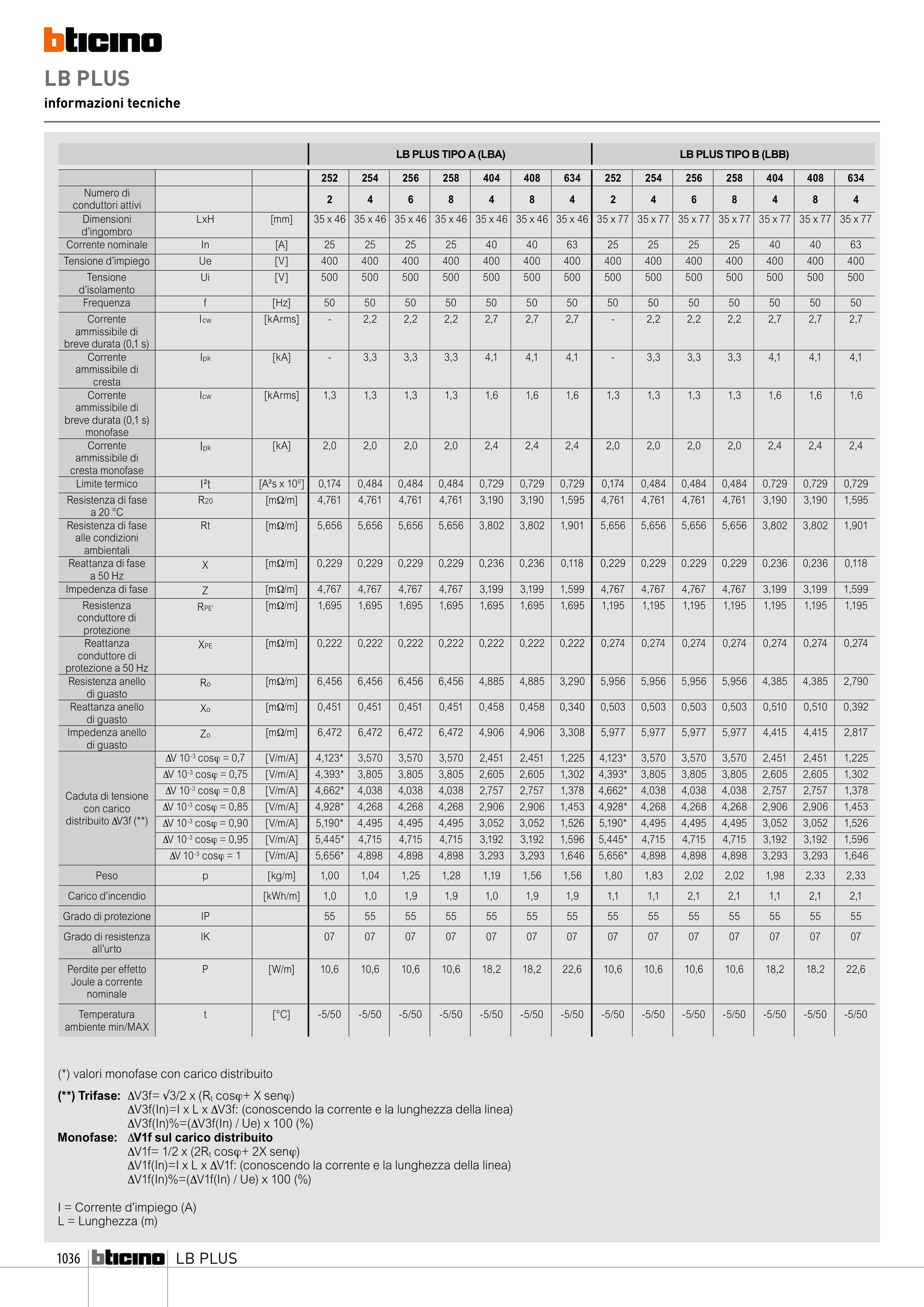

informazioni tecniche
(*) valori monofase con carico distribuito
(**) Trifase: ΔV3f= √3/2 x (Rt cosϕ+ X senϕ)
ΔV3f(In)=I x L x ΔV3f: (conoscendo la corrente e la lunghezza della linea)
ΔV3f(In)%=(ΔV3f(In) / Ue) x 100 (%)
Monofase: ΔV1f sul carico distribuito
ΔV1f= 1/2 x (2Rt cosϕ+ 2X senϕ)
ΔV1f(In)=I x L x ΔV1f: (conoscendo la corrente e la lunghezza della linea)
ΔV1f(In)%=(ΔV1f(In) / Ue) x 100 (%)
I = Corrente d’impiego (A)
L = Lunghezza (m)
LB PLUS TIPO A (LBA)
LB PLUS TIPO B (LBB)
252
254
256
258
404
408
634
252
254
256
258
404
408
634
Numero di
conduttori attivi
2
4
6
8
4
8
4
2
4
6
8
4
8
4
Dimensioni
d’ingombro
LxH
[mm]
35 x 46
35 x 46
35 x 46
35 x 46
35 x 46
35 x 46 35 x 46
35 x 77
35 x 77
35 x 77
35 x 77
35 x 77
35 x 77
35 x 77
Corrente nominale
In
[A]
25
25
25
25
40
40
63
25
25
25
25
40
40
63
Tensione d’impiego
Ue
[V]
400
400
400
400
400
400
400
400
400
400
400
400
400
400
Tensione
d’isolamento
Ui
[V]
500
500
500
500
500
500
500
500
500
500
500
500
500
500
Frequenza
f
[Hz]
50
50
50
50
50
50
50
50
50
50
50
50
50
50
Corrente
ammissibile di
breve durata (0,1 s)
Icw
[kArms]
-
2,2
2,2
2,2
2,7
2,7
2,7
-
2,2
2,2
2,2
2,7
2,7
2,7
Corrente
ammissibile di
cresta
Ipk
[kA]
-
3,3
3,3
3,3
4,1
4,1
4,1
-
3,3
3,3
3,3
4,1
4,1
4,1
Corrente
ammissibile di
breve durata (0,1 s)
monofase
Icw
[kArms]
1,3
1,3
1,3
1,3
1,6
1,6
1,6
1,3
1,3
1,3
1,3
1,6
1,6
1,6
Corrente
ammissibile di
cresta monofase
Ipk
[kA]
2,0
2,0
2,0
2,0
2,4
2,4
2,4
2,0
2,0
2,0
2,0
2,4
2,4
2,4
Limite termico
I²t
[A²s x 106]
0,174
0,484
0,484
0,484
0,729
0,729
0,729
0,174
0,484
0,484
0,484
0,729
0,729
0,729
Resistenza di fase
a 20 °C
R20
[mΩ/m]
4,761
4,761
4,761
4,761
3,190
3,190
1,595
4,761
4,761
4,761
4,761
3,190
3,190
1,595
Resistenza di fase
alle condizioni
ambientali
Rt
[mΩ/m]
5,656
5,656
5,656
5,656
3,802
3,802
1,901
5,656
5,656
5,656
5,656
3,802
3,802
1,901
Reattanza di fase
a 50 Hz
X
[mΩ/m]
0,229
0,229
0,229
0,229
0,236
0,236
0,118
0,229
0,229
0,229
0,229
0,236
0,236
0,118
Impedenza di fase
Z
[mΩ/m]
4,767
4,767
4,767
4,767
3,199
3,199
1,599
4,767
4,767
4,767
4,767
3,199
3,199
1,599
Resistenza
conduttore di
protezione
RPE'
[mΩ/m]
1,695
1,695
1,695
1,695
1,695
1,695
1,695
1,195
1,195
1,195
1,195
1,195
1,195
1,195
Reattanza
conduttore di
protezione a 50 Hz
XPE
[mΩ/m]
0,222
0,222
0,222
0,222
0,222
0,222
0,222
0,274
0,274
0,274
0,274
0,274
0,274
0,274
Resistenza anello
di guasto
Ro
[mΩ/m]
6,456
6,456
6,456
6,456
4,885
4,885
3,290
5,956
5,956
5,956
5,956
4,385
4,385
2,790
Reattanza anello
di guasto
Xo
[mΩ/m]
0,451
0,451
0,451
0,451
0,458
0,458
0,340
0,503
0,503
0,503
0,503
0,510
0,510
0,392
Impedenza anello
di guasto
Zo
[mΩ/m]
6,472
6,472
6,472
6,472
4,906
4,906
3,308
5,977
5,977
5,977
5,977
4,415
4,415
2,817
Caduta di tensione
con carico
distribuito ΔV3f (**)
ΔV 10-3 cosϕ = 0,7
[V/m/A]
4,123*
3,570
3,570
3,570
2,451
2,451
1,225
4,123*
3,570
3,570
3,570
2,451
2,451
1,225
ΔV 10-3 cosϕ = 0,75
[V/m/A]
4,393*
3,805
3,805
3,805
2,605
2,605
1,302
4,393*
3,805
3,805
3,805
2,605
2,605
1,302
ΔV 10-3 cosϕ = 0,8
[V/m/A]
4,662*
4,038
4,038
4,038
2,757
2,757
1,378
4,662*
4,038
4,038
4,038
2,757
2,757
1,378
ΔV 10-3 cosϕ = 0,85
[V/m/A]
4,928*
4,268
4,268
4,268
2,906
2,906
1,453
4,928*
4,268
4,268
4,268
2,906
2,906
1,453
ΔV 10-3 cosϕ = 0,90
[V/m/A]
5,190*
4,495
4,495
4,495
3,052
3,052
1,526
5,190*
4,495
4,495
4,495
3,052
3,052
1,526
ΔV 10-3 cosϕ = 0,95
[V/m/A]
5,445*
4,715
4,715
4,715
3,192
3,192
1,596
5,445*
4,715
4,715
4,715
3,192
3,192
1,596
ΔV 10-3 cosϕ = 1
[V/m/A]
5,656*
4,898
4,898
4,898
3,293
3,293
1,646
5,656*
4,898
4,898
4,898
3,293
3,293
1,646
Peso
p
[kg/m]
1,00
1,04
1,25
1,28
1,19
1,56
1,56
1,80
1,83
2,02
2,02
1,98
2,33
2,33
Carico d’incendio
[kWh/m]
1,0
1,0
1,9
1,9
1,0
1,9
1,9
1,1
1,1
2,1
2,1
1,1
2,1
2,1
Grado di protezione
IP
55
55
55
55
55
55
55
55
55
55
55
55
55
55
Grado di resistenza
all’urto
IK
07
07
07
07
07
07
07
07
07
07
07
07
07
07
Perdite per effetto
Joule a corrente
nominale
P
[W/m]
10,6
10,6
10,6
10,6
18,2
18,2
22,6
10,6
10,6
10,6
10,6
18,2
18,2
22,6
Temperatura
ambiente min/MAX
t
[°C]
-5/50
-5/50
-5/50
-5/50
-5/50
-5/50
-5/50
-5/50
-5/50
-5/50
-5/50
-5/50
-5/50
-5/50
