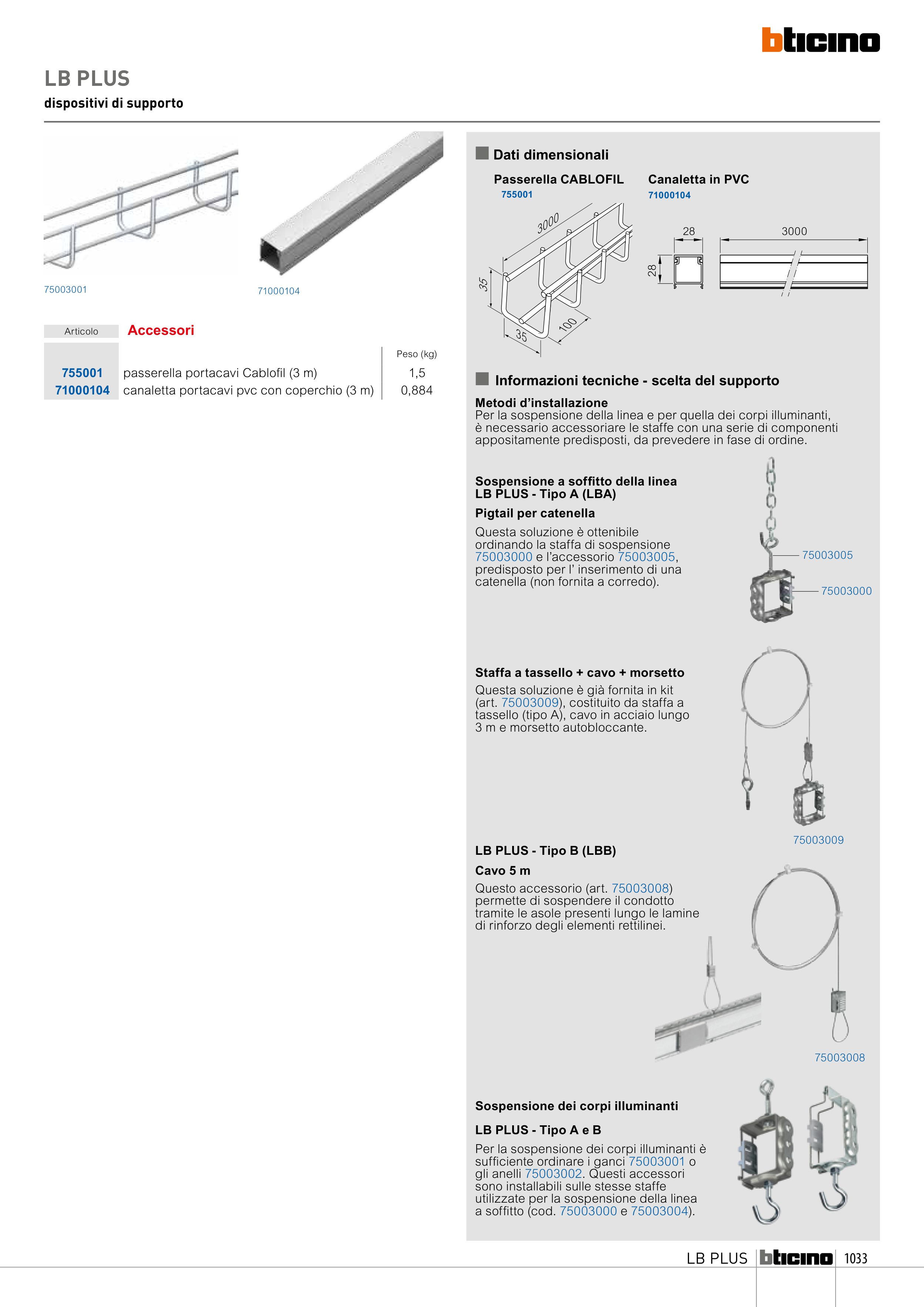

1033
LB PLUS
LB PLUS
dispositivi di supporto
Articolo
Accessori
Peso (kg)
755001
passerella portacavi Cablofil (3 m)
1,5
71000104
canaletta portacavi pvc con coperchio (3 m)
0,884
Passerella CABLOFIL
35
35
100
3000
755001
n Dati dimensionali
n Informazioni tecniche - scelta del supporto
Sospensione a soffitto della linea
LB PLUS - Tipo A (LBA)
Metodi d’installazione
Per la sospensione della linea e per quella dei corpi illuminanti,
è necessario accessoriare le staffe con una serie di componenti
appositamente predisposti, da prevedere in fase di ordine.
Questa soluzione è ottenibile
ordinando la staffa di sospensione
75003000 e l’accessorio 75003005,
predisposto per l’ inserimento di una
catenella (non fornita a corredo).
Pigtail per catenella
Sospensione dei corpi illuminanti
Per la sospensione dei corpi illuminanti è
sufficiente ordinare i ganci 75003001 o
gli anelli 75003002. Questi accessori
sono installabili sulle stesse staffe
utilizzate per la sospensione della linea
a soffitto (cod. 75003000 e 75003004).
LB PLUS - Tipo B (LBB)
75003008
Questa soluzione è già fornita in kit
(art. 75003009), costituito da staffa a
tassello (tipo A), cavo in acciaio lungo
3 m e morsetto autobloccante.
Questo accessorio (art. 75003008)
permette di sospendere il condotto
tramite le asole presenti lungo le lamine
di rinforzo degli elementi rettilinei.
Staffa a tassello + cavo + morsetto
Cavo 5 m
LB PLUS - Tipo A e B
75003009
75003000
75003005
75003001
Canaletta in PVC
28
3000
28
71000104
71000104
