TRASFORMATORI IN RESINA DI MEDIA TENSIONE

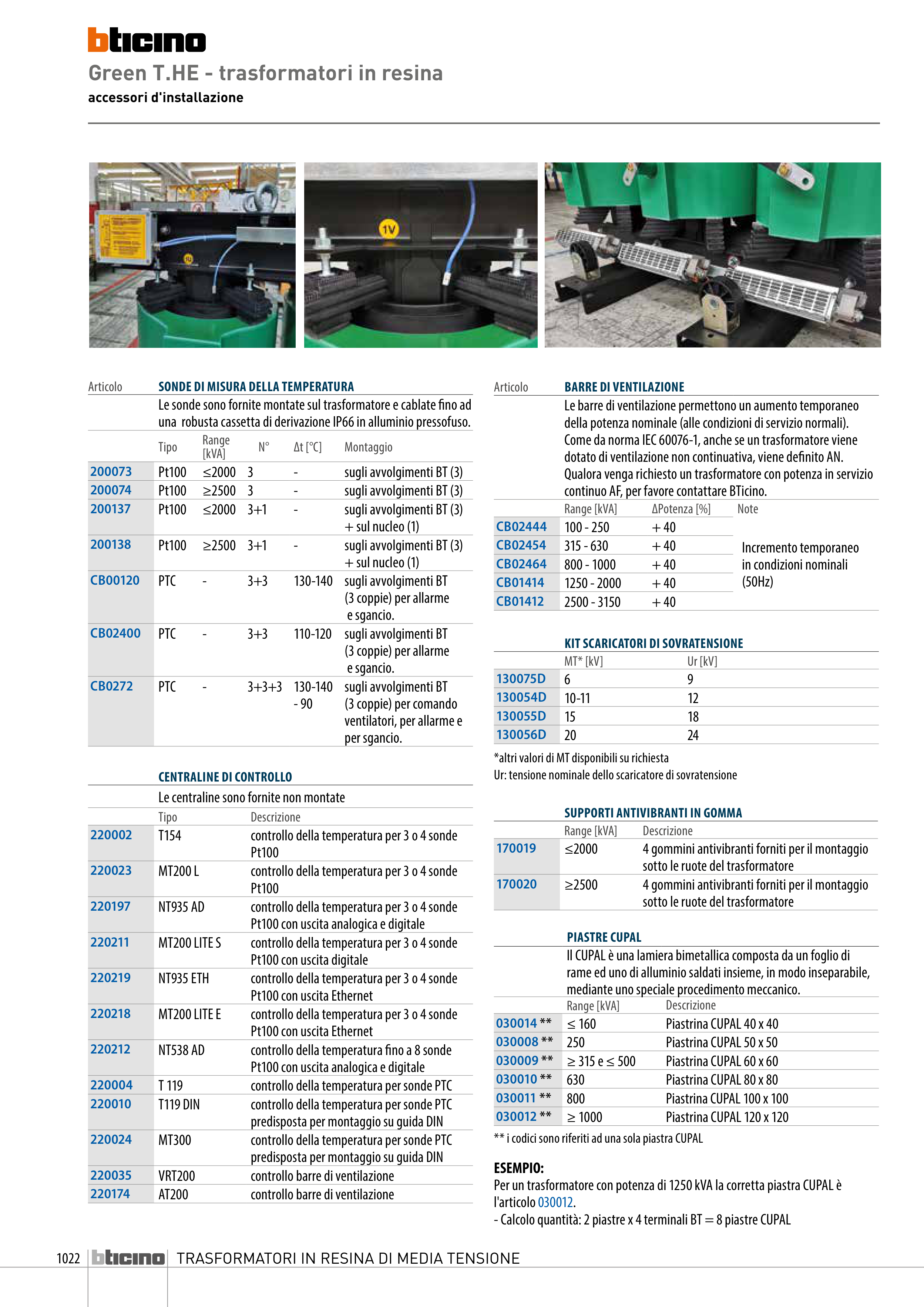

Green T.HE - trasformatori in resina
accessori d'installazione
Articolo
BARRE DI VENTILAZIONE
Le barre di ventilazione permettono un aumento temporaneo
della potenza nominale (alle condizioni di servizio normali).
Come da norma IEC 60076-1, anche se un trasformatore viene
dotato di ventilazione non continuativa, viene definito AN.
Qualora venga richiesto un trasformatore con potenza in servizio
continuo AF, per favore contattare BTicino.
Range [kVA]
∆Potenza [%]
Note
CB02444
100 - 250
+ 40
Incremento temporaneo
in condizioni nominali
(50Hz)
CB02454
315 - 630
+ 40
CB02464
800 - 1000
+ 40
CB01414
1250 - 2000
+ 40
CB01412
2500 - 3150
+ 40
KIT SCARICATORI DI SOVRATENSIONE
MT* [kV]
Ur [kV]
130075D
6
9
130054D
10-11
12
130055D
15
18
130056D
20
24
SUPPORTI ANTIVIBRANTI IN GOMMA
Range [kVA]
Descrizione
170019
≤2000
4 gommini antivibranti forniti per il montaggio
sotto le ruote del trasformatore
170020
≥2500
4 gommini antivibranti forniti per il montaggio
sotto le ruote del trasformatore
PIASTRE CUPAL
Il CUPAL è una lamiera bimetallica composta da un foglio di
rame ed uno di alluminio saldati insieme, in modo inseparabile,
mediante uno speciale procedimento meccanico.
Range [kVA]
Descrizione
030014 **
≤ 160
Piastrina CUPAL 40 x 40
030008 **
250
Piastrina CUPAL 50 x 50
030009 **
≥ 315 e ≤ 500
Piastrina CUPAL 60 x 60
030010 **
630
Piastrina CUPAL 80 x 80
030011 **
800
Piastrina CUPAL 100 x 100
030012 **
≥ 1000
Piastrina CUPAL 120 x 120
** i codici sono riferiti ad una sola piastra CUPAL
ESEMPIO:
Per un trasformatore con potenza di 1250 kVA la corretta piastra CUPAL è
l'articolo 030012.
- Calcolo quantità: 2 piastre x 4 terminali BT = 8 piastre CUPAL
Articolo
SONDE DI MISURA DELLA TEMPERATURA
Le sonde sono fornite montate sul trasformatore e cablate fino ad
una robusta cassetta di derivazione IP66 in alluminio pressofuso.
Tipo
Range
[kVA]
N°
∆t [°C]
Montaggio
200073
Pt100
≤2000 3
-
sugli avvolgimenti BT (3)
200074
Pt100
≥2500 3
-
sugli avvolgimenti BT (3)
200137
Pt100
≤2000 3+1
-
sugli avvolgimenti BT (3)
+ sul nucleo (1)
200138
Pt100
≥2500 3+1
-
sugli avvolgimenti BT (3)
+ sul nucleo (1)
CB00120
PTC
-
3+3
130-140 sugli avvolgimenti BT
(3 coppie) per allarme
e sgancio.
CB02400
PTC
-
3+3
110-120
sugli avvolgimenti BT
(3 coppie) per allarme
e sgancio.
CB0272
PTC
-
3+3+3 130-140
- 90
sugli avvolgimenti BT
(3 coppie) per comando
ventilatori, per allarme e
per sgancio.
CENTRALINE DI CONTROLLO
Le centraline sono fornite non montate
Tipo
Descrizione
220002
T154
controllo della temperatura per 3 o 4 sonde
Pt100
220023
MT200 L
controllo della temperatura per 3 o 4 sonde
Pt100
220197
NT935 AD
controllo della temperatura per 3 o 4 sonde
Pt100 con uscita analogica e digitale
220211
MT200 LITE S
controllo della temperatura per 3 o 4 sonde
Pt100 con uscita digitale
220219
NT935 ETH
controllo della temperatura per 3 o 4 sonde
Pt100 con uscita Ethernet
220218
MT200 LITE E
controllo della temperatura per 3 o 4 sonde
Pt100 con uscita Ethernet
220212
NT538 AD
controllo della temperatura fino a 8 sonde
Pt100 con uscita analogica e digitale
220004
T 119
controllo della temperatura per sonde PTC
220010
T119 DIN
controllo della temperatura per sonde PTC
predisposta per montaggio su guida DIN
220024
MT300
controllo della temperatura per sonde PTC
predisposta per montaggio su guida DIN
220035
VRT200
controllo barre di ventilazione
220174
AT200
controllo barre di ventilazione
*altri valori di MT disponibili su richiesta
Ur: tensione nominale dello scaricatore di sovratensione
