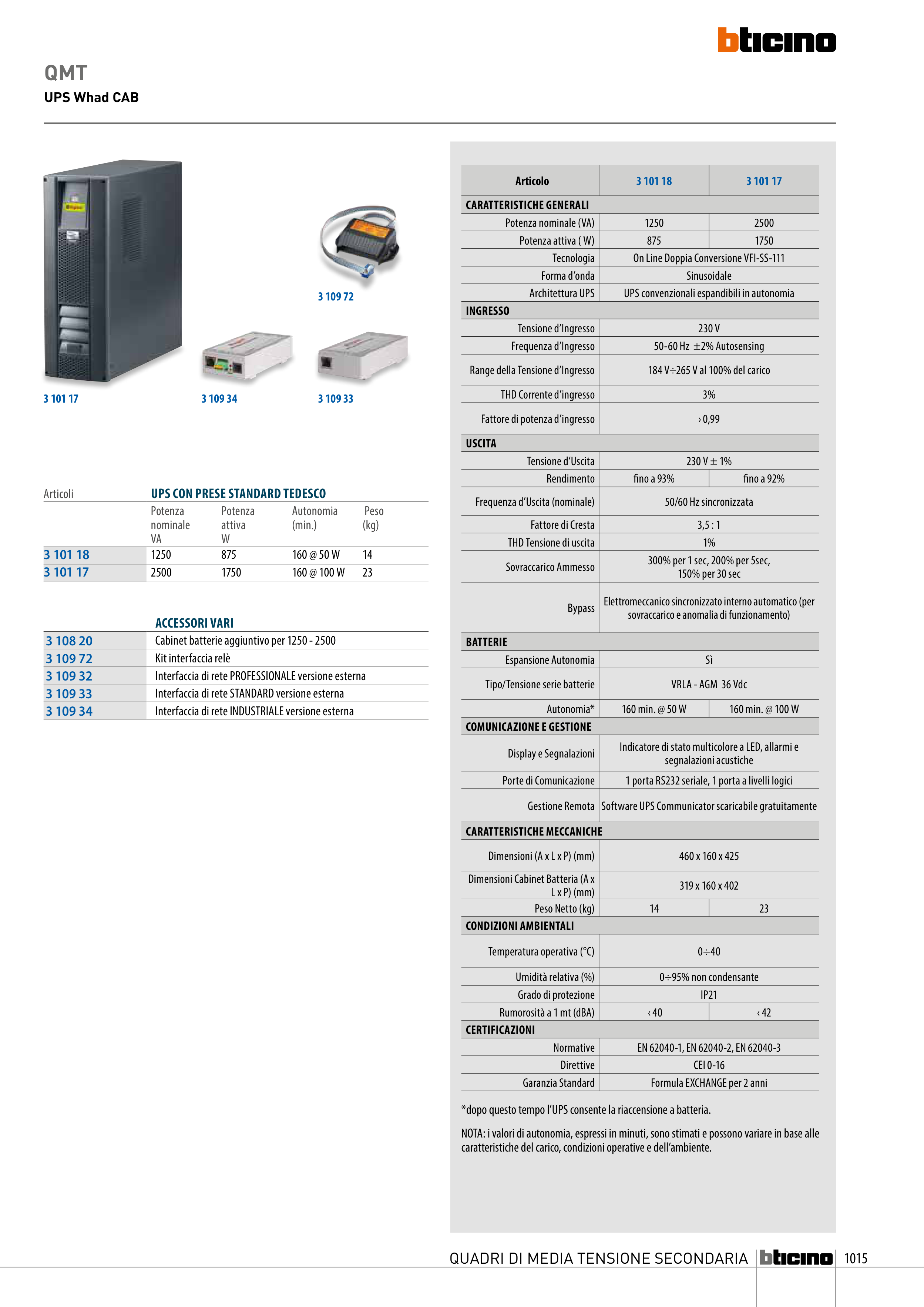

QUADRI DI MEDIA TENSIONE SECONDARIA
QMT
UPS Whad CAB
3 101 17
3 109 34
3 109 33
3 109 72
Articoli
UPS CON PRESE STANDARD TEDESCO
Potenza
nominale
VA
Potenza
attiva
W
Autonomia
(min.)
Peso
(kg)
3 101 18
1250
875
160 @ 50 W
14
3 101 17
2500
1750
160 @ 100 W
23
ACCESSORI VARI
3 108 20
Cabinet batterie aggiuntivo per 1250 - 2500
3 109 72
Kit interfaccia relè
3 109 32
Interfaccia di rete PROFESSIONALE versione esterna
3 109 33
Interfaccia di rete STANDARD versione esterna
3 109 34
Interfaccia di rete INDUSTRIALE versione esterna
Articolo
3 101 18
3 101 17
CARATTERISTICHE GENERALI
Potenza nominale (VA)
1250
2500
Potenza attiva ( W)
875
1750
Tecnologia
On Line Doppia Conversione VFI-SS-111
Forma d’onda
Sinusoidale
Architettura UPS
UPS convenzionali espandibili in autonomia
INGRESSO
Tensione d’Ingresso
230 V
Frequenza d’Ingresso
50-60 Hz ±2% Autosensing
Range della Tensione d’Ingresso
184 V÷265 V al 100% del carico
THD Corrente d’ingresso
3%
Fattore di potenza d’ingresso
› 0,99
USCITA
Tensione d’Uscita
230 V ± 1%
Rendimento
fino a 93%
fino a 92%
Frequenza d’Uscita (nominale)
50/60 Hz sincronizzata
Fattore di Cresta
3,5 : 1
THD Tensione di uscita
1%
Sovraccarico Ammesso
300% per 1 sec, 200% per 5sec,
150% per 30 sec
Bypass Elettromeccanico sincronizzato interno automatico (per
sovraccarico e anomalia di funzionamento)
BATTERIE
Espansione Autonomia
Sì
Tipo/Tensione serie batterie
VRLA - AGM 36 Vdc
Autonomia*
160 min. @ 50 W
160 min. @ 100 W
COMUNICAZIONE E GESTIONE
Display e Segnalazioni
Indicatore di stato multicolore a LED, allarmi e
segnalazioni acustiche
Porte di Comunicazione
1 porta RS232 seriale, 1 porta a livelli logici
Gestione Remota Software UPS Communicator scaricabile gratuitamente
CARATTERISTICHE MECCANICHE
Dimensioni (A x L x P) (mm)
460 x 160 x 425
Dimensioni Cabinet Batteria (A x
L x P) (mm)
319 x 160 x 402
Peso Netto (kg)
14
23
CONDIZIONI AMBIENTALI
Temperatura operativa (°C)
0÷40
Umidità relativa (%)
0÷95% non condensante
Grado di protezione
IP21
Rumorosità a 1 mt (dBA)
‹ 40
‹ 42
CERTIFICAZIONI
Normative
EN 62040-1, EN 62040-2, EN 62040-3
Direttive
CEI 0-16
Garanzia Standard
Formula EXCHANGE per 2 anni
*dopo questo tempo l’UPS consente la riaccensione a batteria.
NOTA: i valori di autonomia, espressi in minuti, sono stimati e possono variare in base alle
caratteristiche del carico, condizioni operative e dell’ambiente.
