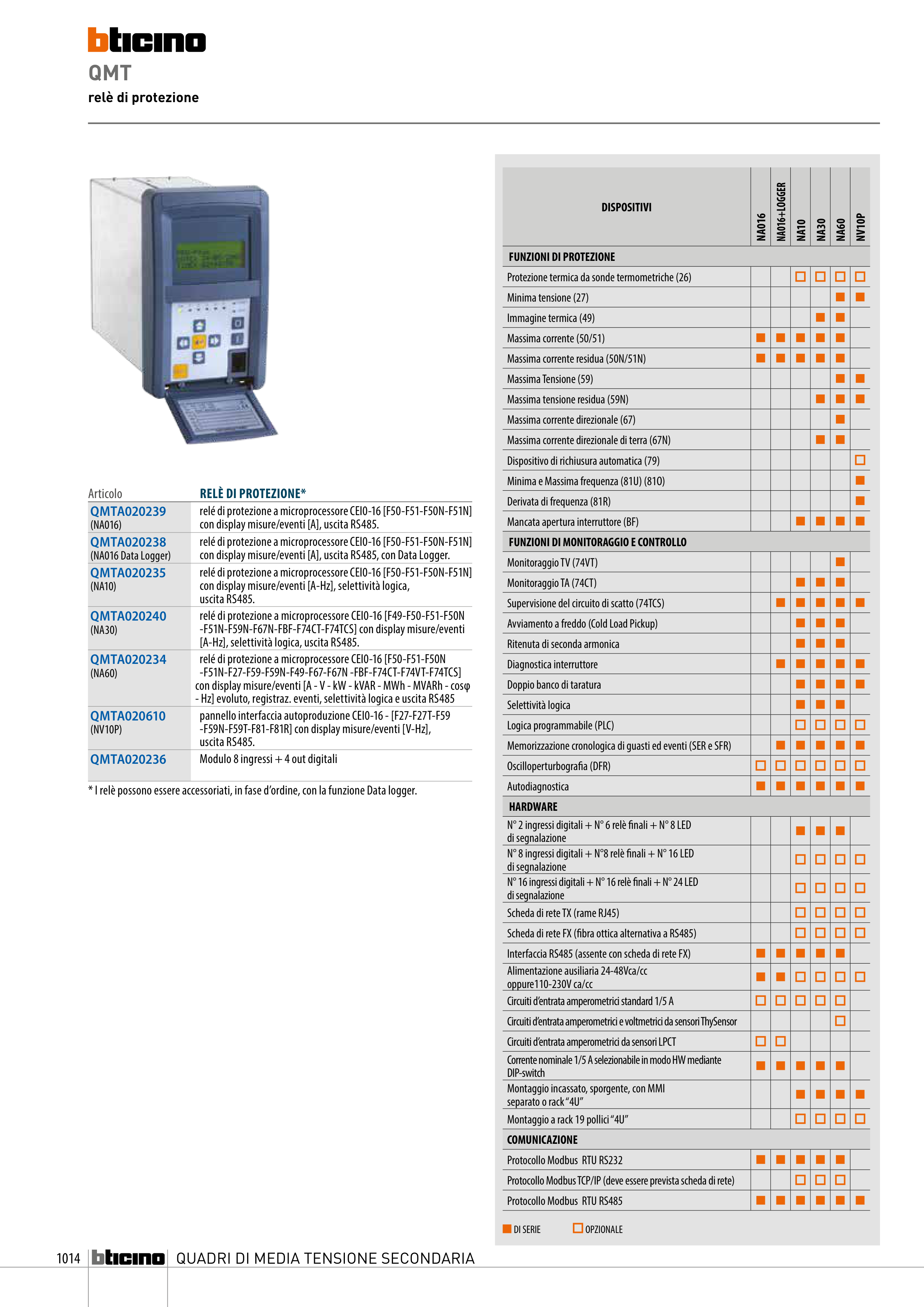

1014
QUADRI DI MEDIA TENSIONE SECONDARIA
QMT
relè di protezione
Articolo
RELÈ DI PROTEZIONE*
QMTA020239
(NA016)
relé di protezione a microprocessore CEI0-16 [F50-F51-F50N-F51N]
con display misure/eventi [A], uscita RS485.
QMTA020238
(NA016 Data Logger)
relé di protezione a microprocessore CEI0-16 [F50-F51-F50N-F51N]
con display misure/eventi [A], uscita RS485, con Data Logger.
QMTA020235
(NA10)
relé di protezione a microprocessore CEI0-16 [F50-F51-F50N-F51N]
con display misure/eventi [A-Hz], selettività logica,
uscita RS485.
QMTA020240
(NA30)
relé di protezione a microprocessore CEI0-16 [F49-F50-F51-F50N
-F51N-F59N-F67N-FBF-F74CT-F74TCS] con display misure/eventi
[A-Hz], selettività logica, uscita RS485.
QMTA020234
(NA60)
relé di protezione a microprocessore CEI0-16 [F50-F51-F50N
-F51N-F27-F59-F59N-F49-F67-F67N -FBF-F74CT-F74VT-F74TCS]
con display misure/eventi [A - V - kW - kVAR - MWh - MVARh - cosφ
- Hz] evoluto, registraz. eventi, selettività logica e uscita RS485
QMTA020610
(NV10P)
pannello interfaccia autoproduzione CEI0-16 - [F27-F27T-F59
-F59N-F59T-F81-F81R] con display misure/eventi [V-Hz],
uscita RS485.
QMTA020236
Modulo 8 ingressi + 4 out digitali
* I relè possono essere accessoriati, in fase d’ordine, con la funzione Data logger.
DISPOSITIVI
NA016
NA016+LOGGER
NA10
NA30
NA60
NV10P
FUNZIONI DI PROTEZIONE
Protezione termica da sonde termometriche (26)
Minima tensione (27)
Immagine termica (49)
Massima corrente (50/51)
Massima corrente residua (50N/51N)
Massima Tensione (59)
Massima tensione residua (59N)
Massima corrente direzionale (67)
Massima corrente direzionale di terra (67N)
Dispositivo di richiusura automatica (79)
Minima e Massima frequenza (81U) (81O)
Derivata di frequenza (81R)
Mancata apertura interruttore (BF)
FUNZIONI DI MONITORAGGIO E CONTROLLO
Monitoraggio TV (74VT)
Monitoraggio TA (74CT)
Supervisione del circuito di scatto (74TCS)
Avviamento a freddo (Cold Load Pickup)
Ritenuta di seconda armonica
Diagnostica interruttore
Doppio banco di taratura
Selettività logica
Logica programmabile (PLC)
Memorizzazione cronologica di guasti ed eventi (SER e SFR)
Oscilloperturbografia (DFR)
Autodiagnostica
HARDWARE
N° 2 ingressi digitali + N° 6 relè finali + N° 8 LED
di segnalazione
N° 8 ingressi digitali + N°8 relè finali + N° 16 LED
di segnalazione
N° 16 ingressi digitali + N° 16 relè finali + N° 24 LED
di segnalazione
Scheda di rete TX (rame RJ45)
Scheda di rete FX (fibra ottica alternativa a RS485)
Interfaccia RS485 (assente con scheda di rete FX)
Alimentazione ausiliaria 24-48Vca/cc
oppure110-230V ca/cc
Circuiti d’entrata amperometrici standard 1/5 A
Circuiti d’entrata amperometrici e voltmetrici da sensori ThySensor
Circuiti d’entrata amperometrici da sensori LPCT
Corrente nominale 1/5 A selezionabile in modo HW mediante
DIP-switch
Montaggio incassato, sporgente, con MMI
separato o rack “4U”
Montaggio a rack 19 pollici “4U”
COMUNICAZIONE
Protocollo Modbus RTU RS232
Protocollo Modbus TCP/IP (deve essere prevista scheda di rete)
Protocollo Modbus RTU RS485
DI SERIE
OPZIONALE
