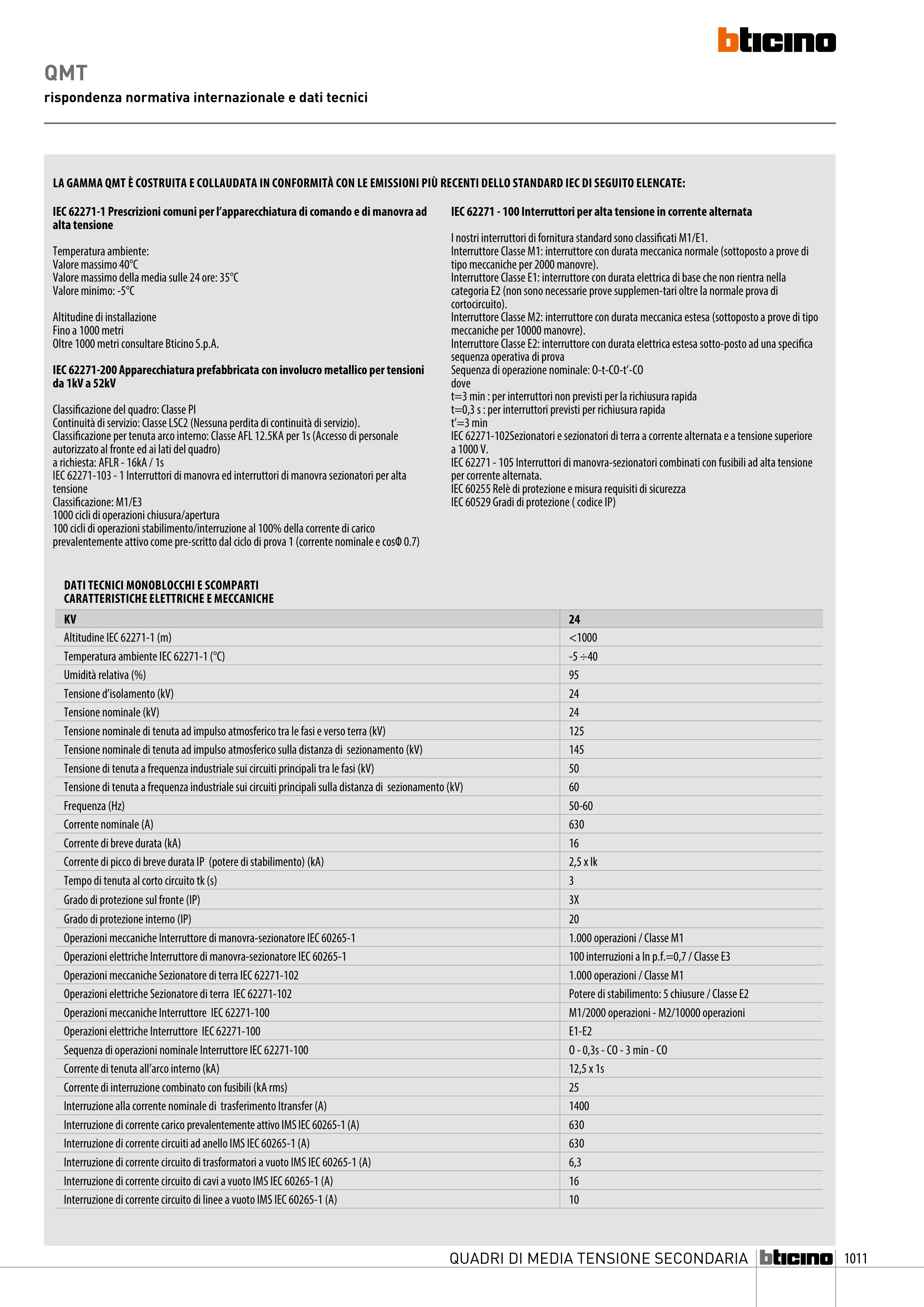

QUADRI DI MEDIA TENSIONE SECONDARIA
QMT
rispondenza normativa internazionale e dati tecnici
DATI TECNICI MONOBLOCCHI E SCOMPARTI
CARATTERISTICHE ELETTRICHE E MECCANICHE
KV
24
Altitudine IEC 62271-1 (m)
<1000
Temperatura ambiente IEC 62271-1 (°C)
-5 ÷40
Umidità relativa (%)
95
Tensione d’isolamento (kV)
24
Tensione nominale (kV)
24
Tensione nominale di tenuta ad impulso atmosferico tra le fasi e verso terra (kV)
125
Tensione nominale di tenuta ad impulso atmosferico sulla distanza di sezionamento (kV)
145
Tensione di tenuta a frequenza industriale sui circuiti principali tra le fasi (kV)
50
Tensione di tenuta a frequenza industriale sui circuiti principali sulla distanza di sezionamento (kV)
60
Frequenza (Hz)
50-60
Corrente nominale (A)
630
Corrente di breve durata (kA)
16
Corrente di picco di breve durata IP (potere di stabilimento) (kA)
2,5 x Ik
Tempo di tenuta al corto circuito tk (s)
3
Grado di protezione sul fronte (IP)
3X
Grado di protezione interno (IP)
20
Operazioni meccaniche Interruttore di manovra-sezionatore IEC 60265-1
1.000 operazioni / Classe M1
Operazioni elettriche Interruttore di manovra-sezionatore IEC 60265-1
100 interruzioni a In p.f.=0,7 / Classe E3
Operazioni meccaniche Sezionatore di terra IEC 62271-102
1.000 operazioni / Classe M1
Operazioni elettriche Sezionatore di terra IEC 62271-102
Potere di stabilimento: 5 chiusure / Classe E2
Operazioni meccaniche Interruttore IEC 62271-100
M1/2000 operazioni - M2/10000 operazioni
Operazioni elettriche Interruttore IEC 62271-100
E1-E2
Sequenza di operazioni nominale Interruttore IEC 62271-100
O - 0,3s - CO - 3 min - CO
Corrente di tenuta all’arco interno (kA)
12,5 x 1s
Corrente di interruzione combinato con fusibili (kA rms)
25
Interruzione alla corrente nominale di trasferimento Itransfer (A)
1400
Interruzione di corrente carico prevalentemente attivo IMS IEC 60265-1 (A)
630
Interruzione di corrente circuiti ad anello IMS IEC 60265-1 (A)
630
Interruzione di corrente circuito di trasformatori a vuoto IMS IEC 60265-1 (A)
6,3
Interruzione di corrente circuito di cavi a vuoto IMS IEC 60265-1 (A)
16
Interruzione di corrente circuito di linee a vuoto IMS IEC 60265-1 (A)
10
IEC 62271-1 Prescrizioni comuni per l’apparecchiatura di comando e di manovra ad
alta tensione
Temperatura ambiente:
Valore massimo 40°C
Valore massimo della media sulle 24 ore: 35°C
Valore minimo: -5°C
Altitudine di installazione
Fino a 1000 metri
Oltre 1000 metri consultare Bticino S.p.A.
IEC 62271-200 Apparecchiatura prefabbricata con involucro metallico per tensioni
da 1kV a 52kV
Classificazione del quadro: Classe PI
Continuità di servizio: Classe LSC2 (Nessuna perdita di continuità di servizio).
Classificazione per tenuta arco interno: Classe AFL 12.5KA per 1s (Accesso di personale
autorizzato al fronte ed ai lati del quadro)
a richiesta: AFLR - 16kA / 1s
IEC 62271-103 - 1 Interruttori di manovra ed interruttori di manovra sezionatori per alta
tensione
Classificazione: M1/E3
1000 cicli di operazioni chiusura/apertura
100 cicli di operazioni stabilimento/interruzione al 100% della corrente di carico
prevalentemente attivo come pre-scritto dal ciclo di prova 1 (corrente nominale e cosΦ 0.7)
IEC 62271 - 100 Interruttori per alta tensione in corrente alternata
I nostri interruttori di fornitura standard sono classificati M1/E1.
Interruttore Classe M1: interruttore con durata meccanica normale (sottoposto a prove di
tipo meccaniche per 2000 manovre).
Interruttore Classe E1: interruttore con durata elettrica di base che non rientra nella
categoria E2 (non sono necessarie prove supplemen-tari oltre la normale prova di
cortocircuito).
Interruttore Classe M2: interruttore con durata meccanica estesa (sottoposto a prove di tipo
meccaniche per 10000 manovre).
Interruttore Classe E2: interruttore con durata elettrica estesa sotto-posto ad una specifica
sequenza operativa di prova
Sequenza di operazione nominale: O-t-CO-t’-CO
dove
t=3 min : per interruttori non previsti per la richiusura rapida
t=0,3 s : per interruttori previsti per richiusura rapida
t’=3 min
IEC 62271-102Sezionatori e sezionatori di terra a corrente alternata e a tensione superiore
a 1000 V.
IEC 62271 - 105 Interruttori di manovra-sezionatori combinati con fusibili ad alta tensione
per corrente alternata.
IEC 60255 Relè di protezione e misura requisiti di sicurezza
IEC 60529 Gradi di protezione ( codice IP)
LA GAMMA QMT È COSTRUITA E COLLAUDATA IN CONFORMITÀ CON LE EMISSIONI PIÙ RECENTI DELLO STANDARD IEC DI SEGUITO ELENCATE:
