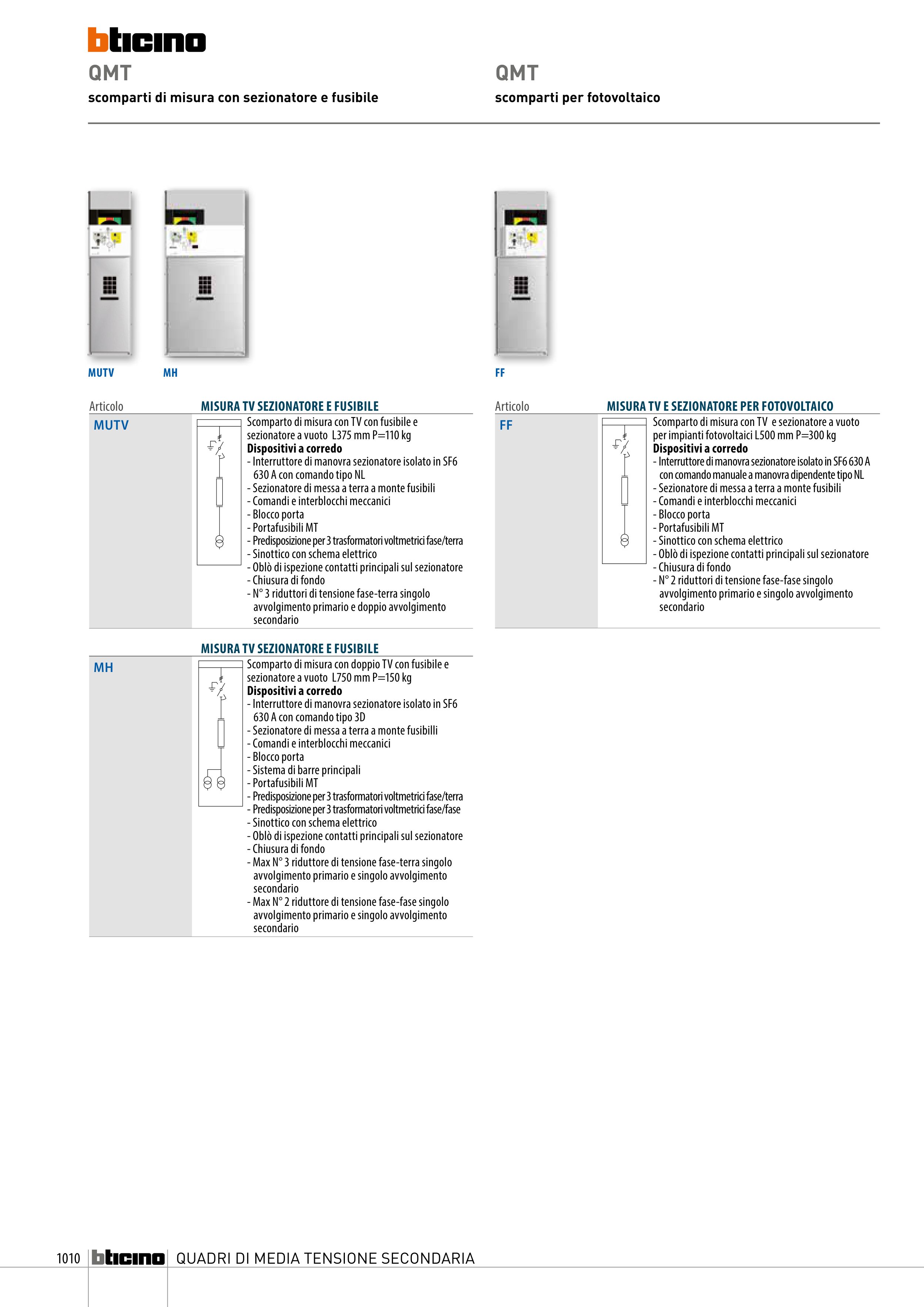

1010
QUADRI DI MEDIA TENSIONE SECONDARIA
QMT
scomparti di misura con sezionatore e fusibile
QMT
scomparti per fotovoltaico
MUTV
MH
FF
Articolo
MISURA TV E SEZIONATORE PER FOTOVOLTAICO
FF
Scomparto di misura con TV e sezionatore a vuoto
per impianti fotovoltaici L500 mm P=300 kg
Dispositivi a corredo
- Interruttore di manovra sezionatore isolato in SF6 630 A
con comando manuale a manovra dipendente tipo NL
- Sezionatore di messa a terra a monte fusibili
- Comandi e interblocchi meccanici
- Blocco porta
- Portafusibili MT
- Sinottico con schema elettrico
- Oblò di ispezione contatti principali sul sezionatore
- Chiusura di fondo
- N° 2 riduttori di tensione fase-fase singolo
avvolgimento primario e singolo avvolgimento
secondario
Articolo
MISURA TV SEZIONATORE E FUSIBILE
MUTV
Scomparto di misura con TV con fusibile e
sezionatore a vuoto L375 mm P=110 kg
Dispositivi a corredo
- Interruttore di manovra sezionatore isolato in SF6
630 A con comando tipo NL
- Sezionatore di messa a terra a monte fusibili
- Comandi e interblocchi meccanici
- Blocco porta
- Portafusibili MT
- Predisposizione per 3 trasformatori voltmetrici fase/terra
- Sinottico con schema elettrico
- Oblò di ispezione contatti principali sul sezionatore
- Chiusura di fondo
- N° 3 riduttori di tensione fase-terra singolo
avvolgimento primario e doppio avvolgimento
secondario
MISURA TV SEZIONATORE E FUSIBILE
MH
Scomparto di misura con doppio TV con fusibile e
sezionatore a vuoto L750 mm P=150 kg
Dispositivi a corredo
- Interruttore di manovra sezionatore isolato in SF6
630 A con comando tipo 3D
- Sezionatore di messa a terra a monte fusibilli
- Comandi e interblocchi meccanici
- Blocco porta
- Sistema di barre principali
- Portafusibili MT
- Predisposizione per 3 trasformatori voltmetrici fase/terra
- Predisposizione per 3 trasformatori voltmetrici fase/fase
- Sinottico con schema elettrico
- Oblò di ispezione contatti principali sul sezionatore
- Chiusura di fondo
- Max N° 3 riduttore di tensione fase-terra singolo
avvolgimento primario e singolo avvolgimento
secondario
- Max N° 2 riduttore di tensione fase-fase singolo
avvolgimento primario e singolo avvolgimento
secondario
