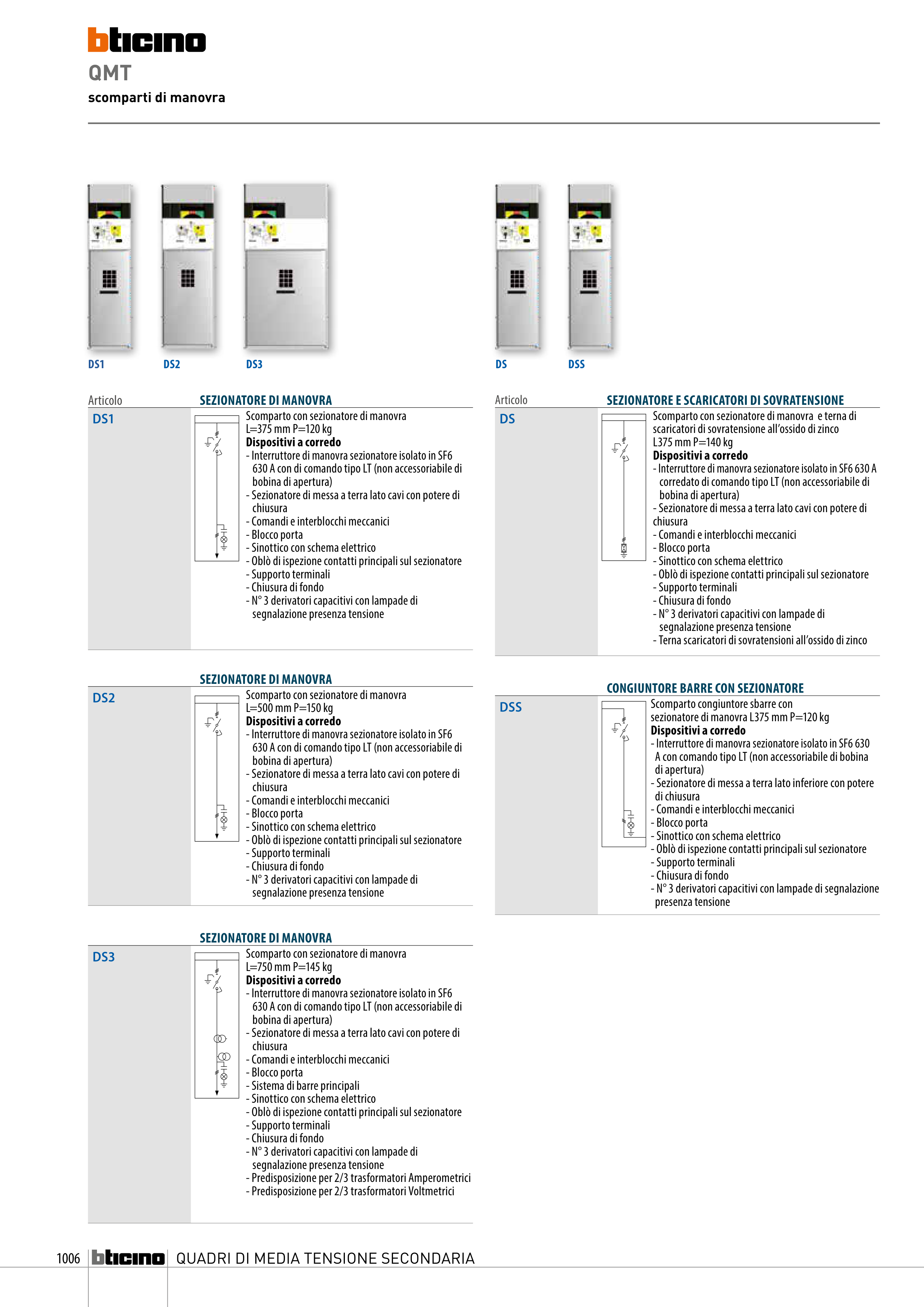

QUADRI DI MEDIA TENSIONE SECONDARIA
QMT
scomparti di manovra
DS1
DS2
DS3
DS
DSS
Articolo
SEZIONATORE E SCARICATORI DI SOVRATENSIONE
DS
Scomparto con sezionatore di manovra e terna di
scaricatori di sovratensione all’ossido di zinco
L375 mm P=140 kg
Dispositivi a corredo
- Interruttore di manovra sezionatore isolato in SF6 630 A
corredato di comando tipo LT (non accessoriabile di
bobina di apertura)
- Sezionatore di messa a terra lato cavi con potere di
chiusura
- Comandi e interblocchi meccanici
- Blocco porta
- Sinottico con schema elettrico
- Oblò di ispezione contatti principali sul sezionatore
- Supporto terminali
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di
segnalazione presenza tensione
- Terna scaricatori di sovratensioni all’ossido di zinco
CONGIUNTORE BARRE CON SEZIONATORE
DSS
Scomparto congiuntore sbarre con
sezionatore di manovra L375 mm P=120 kg
Dispositivi a corredo
- Interruttore di manovra sezionatore isolato in SF6 630
A con comando tipo LT (non accessoriabile di bobina
di apertura)
- Sezionatore di messa a terra lato inferiore con potere
di chiusura
- Comandi e interblocchi meccanici
- Blocco porta
- Sinottico con schema elettrico
- Oblò di ispezione contatti principali sul sezionatore
- Supporto terminali
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di segnalazione
presenza tensione
Articolo
SEZIONATORE DI MANOVRA
DS1
Scomparto con sezionatore di manovra
L=375 mm P=120 kg
Dispositivi a corredo
- Interruttore di manovra sezionatore isolato in SF6
630 A con di comando tipo LT (non accessoriabile di
bobina di apertura)
- Sezionatore di messa a terra lato cavi con potere di
chiusura
- Comandi e interblocchi meccanici
- Blocco porta
- Sinottico con schema elettrico
- Oblò di ispezione contatti principali sul sezionatore
- Supporto terminali
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di
segnalazione presenza tensione
SEZIONATORE DI MANOVRA
DS2
Scomparto con sezionatore di manovra
L=500 mm P=150 kg
Dispositivi a corredo
- Interruttore di manovra sezionatore isolato in SF6
630 A con di comando tipo LT (non accessoriabile di
bobina di apertura)
- Sezionatore di messa a terra lato cavi con potere di
chiusura
- Comandi e interblocchi meccanici
- Blocco porta
- Sinottico con schema elettrico
- Oblò di ispezione contatti principali sul sezionatore
- Supporto terminali
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di
segnalazione presenza tensione
SEZIONATORE DI MANOVRA
DS3
Scomparto con sezionatore di manovra
L=750 mm P=145 kg
Dispositivi a corredo
- Interruttore di manovra sezionatore isolato in SF6
630 A con di comando tipo LT (non accessoriabile di
bobina di apertura)
- Sezionatore di messa a terra lato cavi con potere di
chiusura
- Comandi e interblocchi meccanici
- Blocco porta
- Sistema di barre principali
- Sinottico con schema elettrico
- Oblò di ispezione contatti principali sul sezionatore
- Supporto terminali
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di
segnalazione presenza tensione
- Predisposizione per 2/3 trasformatori Amperometrici
- Predisposizione per 2/3 trasformatori Voltmetrici
