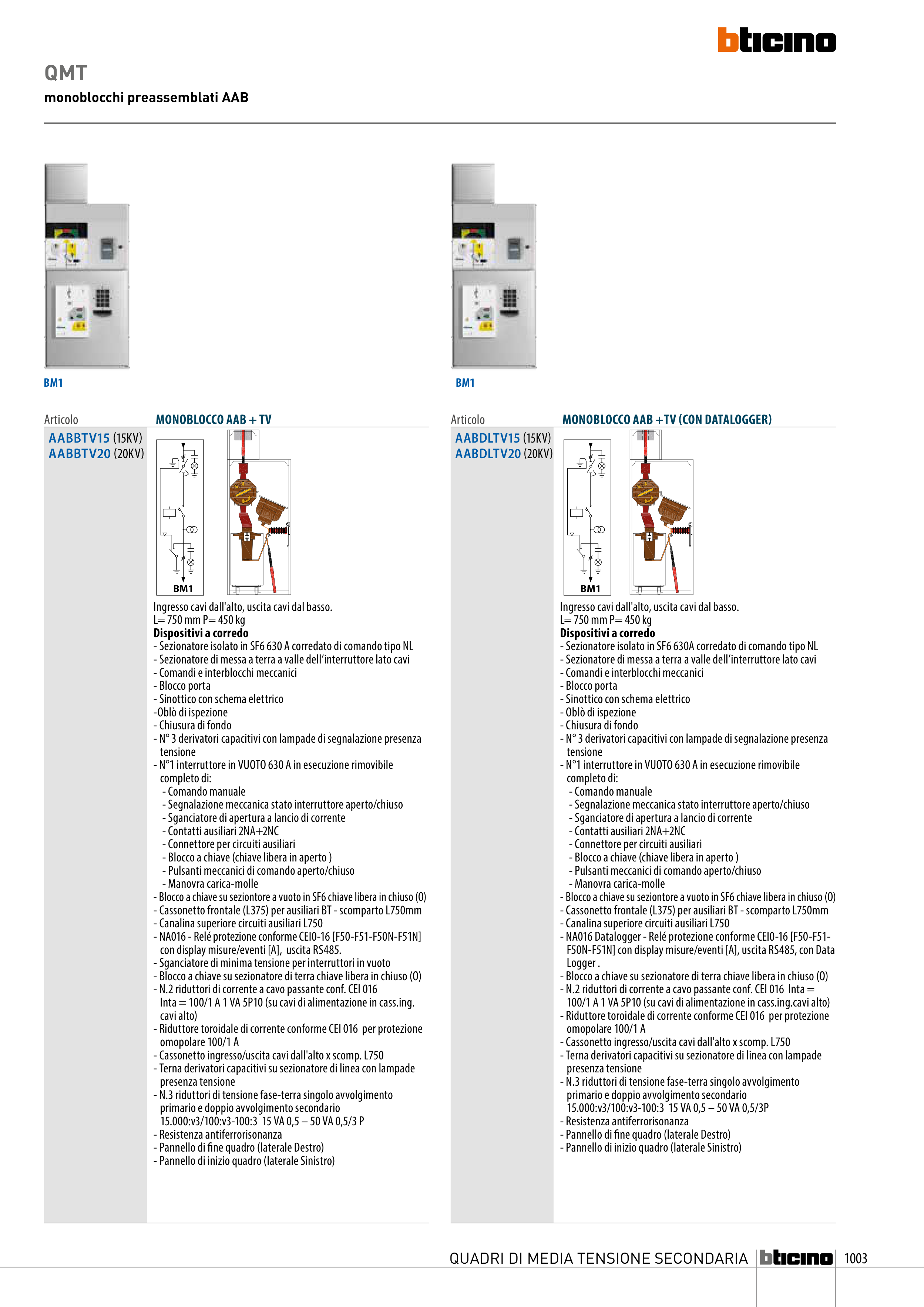

QUADRI DI MEDIA TENSIONE SECONDARIA
QMT
monoblocchi preassemblati AAB
BM1
BM1
Articolo
MONOBLOCCO AAB + TV
AABBTV15 (15KV)
AABBTV20 (20KV)
Ingresso cavi dall'alto, uscita cavi dal basso.
L= 750 mm P= 450 kg
Dispositivi a corredo
- Sezionatore isolato in SF6 630 A corredato di comando tipo NL
- Sezionatore di messa a terra a valle dell’interruttore lato cavi
- Comandi e interblocchi meccanici
- Blocco porta
- Sinottico con schema elettrico
-Oblò di ispezione
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di segnalazione presenza
tensione
- N°1 interruttore in VUOTO 630 A in esecuzione rimovibile
completo di:
- Comando manuale
- Segnalazione meccanica stato interruttore aperto/chiuso
- Sganciatore di apertura a lancio di corrente
- Contatti ausiliari 2NA+2NC
- Connettore per circuiti ausiliari
- Blocco a chiave (chiave libera in aperto )
- Pulsanti meccanici di comando aperto/chiuso
- Manovra carica-molle
- Blocco a chiave su seziontore a vuoto in SF6 chiave libera in chiuso (O)
- Cassonetto frontale (L375) per ausiliari BT - scomparto L750mm
- Canalina superiore circuiti ausiliari L750
- NA016 - Relé protezione conforme CEI0-16 [F50-F51-F50N-F51N]
con display misure/eventi [A], uscita RS485.
- Sganciatore di minima tensione per interruttori in vuoto
- Blocco a chiave su sezionatore di terra chiave libera in chiuso (O)
- N.2 riduttori di corrente a cavo passante conf. CEI 016
Inta = 100/1 A 1 VA 5P10 (su cavi di alimentazione in cass.ing.
cavi alto)
- Riduttore toroidale di corrente conforme CEI 016 per protezione
omopolare 100/1 A
- Cassonetto ingresso/uscita cavi dall'alto x scomp. L750
- Terna derivatori capacitivi su sezionatore di linea con lampade
presenza tensione
- N.3 riduttori di tensione fase-terra singolo avvolgimento
primario e doppio avvolgimento secondario
15.000:v3/100:v3-100:3 15 VA 0,5 – 50 VA 0,5/3 P
- Resistenza antiferrorisonanza
- Pannello di fine quadro (laterale Destro)
- Pannello di inizio quadro (laterale Sinistro)
Articolo
MONOBLOCCO AAB +TV (CON DATALOGGER)
AABDLTV15 (15KV)
AABDLTV20 (20KV)
Ingresso cavi dall'alto, uscita cavi dal basso.
L= 750 mm P= 450 kg
Dispositivi a corredo
- Sezionatore isolato in SF6 630A corredato di comando tipo NL
- Sezionatore di messa a terra a valle dell’interruttore lato cavi
- Comandi e interblocchi meccanici
- Blocco porta
- Sinottico con schema elettrico
- Oblò di ispezione
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di segnalazione presenza
tensione
- N°1 interruttore in VUOTO 630 A in esecuzione rimovibile
completo di:
- Comando manuale
- Segnalazione meccanica stato interruttore aperto/chiuso
- Sganciatore di apertura a lancio di corrente
- Contatti ausiliari 2NA+2NC
- Connettore per circuiti ausiliari
- Blocco a chiave (chiave libera in aperto )
- Pulsanti meccanici di comando aperto/chiuso
- Manovra carica-molle
- Blocco a chiave su seziontore a vuoto in SF6 chiave libera in chiuso (O)
- Cassonetto frontale (L375) per ausiliari BT - scomparto L750mm
- Canalina superiore circuiti ausiliari L750
- NA016 Datalogger - Relé protezione conforme CEI0-16 [F50-F51-
F50N-F51N] con display misure/eventi [A], uscita RS485, con Data
Logger .
- Blocco a chiave su sezionatore di terra chiave libera in chiuso (O)
- N.2 riduttori di corrente a cavo passante conf. CEI 016 Inta =
100/1 A 1 VA 5P10 (su cavi di alimentazione in cass.ing.cavi alto)
- Riduttore toroidale di corrente conforme CEI 016 per protezione
omopolare 100/1 A
- Cassonetto ingresso/uscita cavi dall'alto x scomp. L750
- Terna derivatori capacitivi su sezionatore di linea con lampade
presenza tensione
- N.3 riduttori di tensione fase-terra singolo avvolgimento
primario e doppio avvolgimento secondario
15.000:v3/100:v3-100:3 15 VA 0,5 – 50 VA 0,5/3P
- Resistenza antiferrorisonanza
- Pannello di fine quadro (laterale Destro)
- Pannello di inizio quadro (laterale Sinistro)
