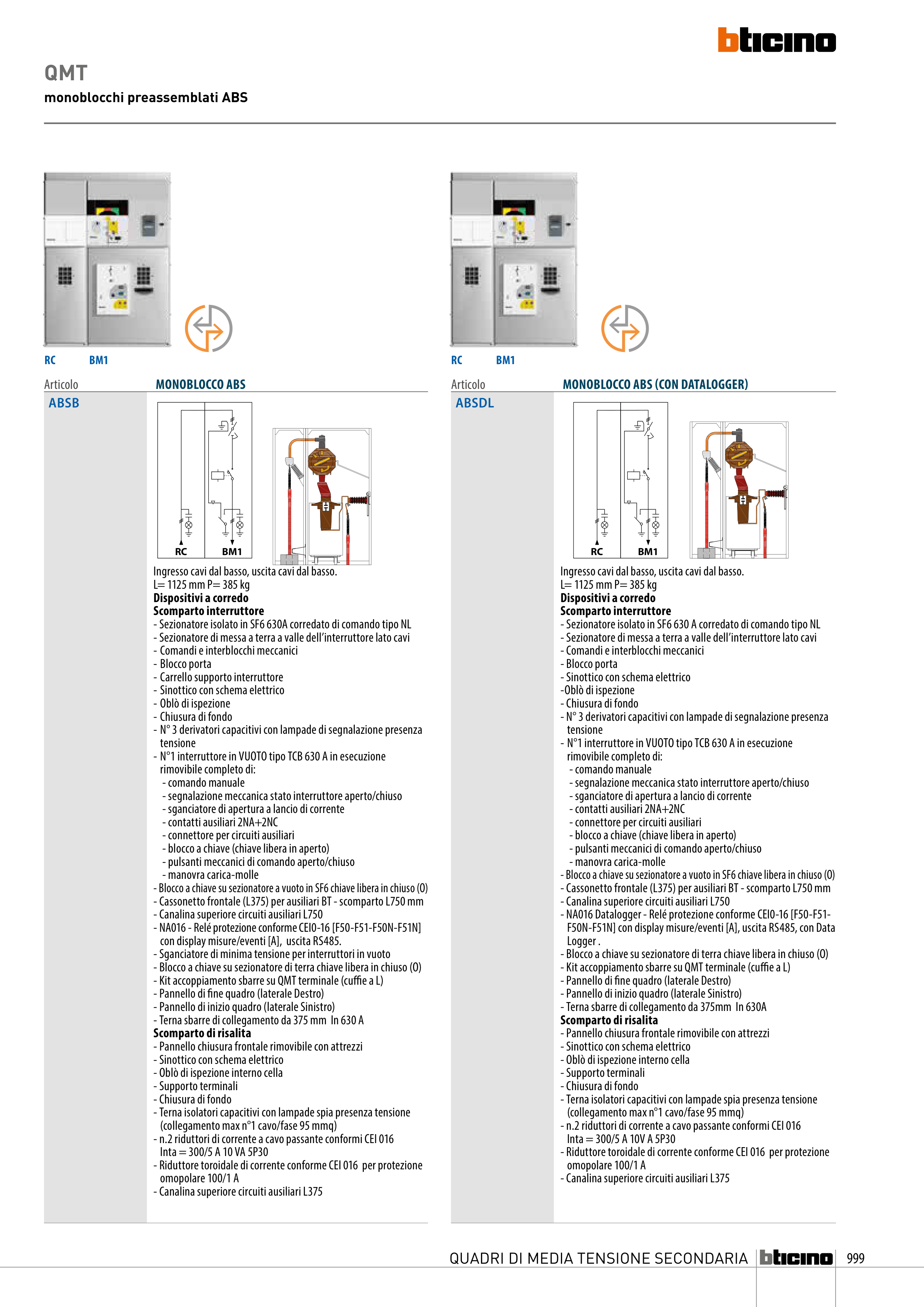

QUADRI DI MEDIA TENSIONE SECONDARIA
QMT
monoblocchi preassemblati ABS
Articolo
MONOBLOCCO ABS
ABSB
Ingresso cavi dal basso, uscita cavi dal basso.
L= 1125 mm P= 385 kg
Dispositivi a corredo
Scomparto interruttore
- Sezionatore isolato in SF6 630A corredato di comando tipo NL
- Sezionatore di messa a terra a valle dell’interruttore lato cavi
- Comandi e interblocchi meccanici
- Blocco porta
- Carrello supporto interruttore
- Sinottico con schema elettrico
- Oblò di ispezione
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di segnalazione presenza
tensione
- N°1 interruttore in VUOTO tipo TCB 630 A in esecuzione
rimovibile completo di:
- comando manuale
- segnalazione meccanica stato interruttore aperto/chiuso
- sganciatore di apertura a lancio di corrente
- contatti ausiliari 2NA+2NC
- connettore per circuiti ausiliari
- blocco a chiave (chiave libera in aperto)
- pulsanti meccanici di comando aperto/chiuso
- manovra carica-molle
- Blocco a chiave su sezionatore a vuoto in SF6 chiave libera in chiuso (O)
- Cassonetto frontale (L375) per ausiliari BT - scomparto L750 mm
- Canalina superiore circuiti ausiliari L750
- NA016 - Relé protezione conforme CEI0-16 [F50-F51-F50N-F51N]
con display misure/eventi [A], uscita RS485.
- Sganciatore di minima tensione per interruttori in vuoto
- Blocco a chiave su sezionatore di terra chiave libera in chiuso (O)
- Kit accoppiamento sbarre su QMT terminale (cuffie a L)
- Pannello di fine quadro (laterale Destro)
- Pannello di inizio quadro (laterale Sinistro)
- Terna sbarre di collegamento da 375 mm In 630 A
Scomparto di risalita
- Pannello chiusura frontale rimovibile con attrezzi
- Sinottico con schema elettrico
- Oblò di ispezione interno cella
- Supporto terminali
- Chiusura di fondo
- Terna isolatori capacitivi con lampade spia presenza tensione
(collegamento max n°1 cavo/fase 95 mmq)
- n.2 riduttori di corrente a cavo passante conformi CEI 016
Inta = 300/5 A 10 VA 5P30
- Riduttore toroidale di corrente conforme CEI 016 per protezione
omopolare 100/1 A
- Canalina superiore circuiti ausiliari L375
Articolo
MONOBLOCCO ABS (CON DATALOGGER)
ABSDL
Ingresso cavi dal basso, uscita cavi dal basso.
L= 1125 mm P= 385 kg
Dispositivi a corredo
Scomparto interruttore
- Sezionatore isolato in SF6 630 A corredato di comando tipo NL
- Sezionatore di messa a terra a valle dell’interruttore lato cavi
- Comandi e interblocchi meccanici
- Blocco porta
- Sinottico con schema elettrico
-Oblò di ispezione
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di segnalazione presenza
tensione
- N°1 interruttore in VUOTO tipo TCB 630 A in esecuzione
rimovibile completo di:
- comando manuale
- segnalazione meccanica stato interruttore aperto/chiuso
- sganciatore di apertura a lancio di corrente
- contatti ausiliari 2NA+2NC
- connettore per circuiti ausiliari
- blocco a chiave (chiave libera in aperto)
- pulsanti meccanici di comando aperto/chiuso
- manovra carica-molle
- Blocco a chiave su sezionatore a vuoto in SF6 chiave libera in chiuso (O)
- Cassonetto frontale (L375) per ausiliari BT - scomparto L750 mm
- Canalina superiore circuiti ausiliari L750
- NA016 Datalogger - Relé protezione conforme CEI0-16 [F50-F51-
F50N-F51N] con display misure/eventi [A], uscita RS485, con Data
Logger .
- Blocco a chiave su sezionatore di terra chiave libera in chiuso (O)
- Kit accoppiamento sbarre su QMT terminale (cuffie a L)
- Pannello di fine quadro (laterale Destro)
- Pannello di inizio quadro (laterale Sinistro)
- Terna sbarre di collegamento da 375mm In 630A
Scomparto di risalita
- Pannello chiusura frontale rimovibile con attrezzi
- Sinottico con schema elettrico
- Oblò di ispezione interno cella
- Supporto terminali
- Chiusura di fondo
- Terna isolatori capacitivi con lampade spia presenza tensione
(collegamento max n°1 cavo/fase 95 mmq)
- n.2 riduttori di corrente a cavo passante conformi CEI 016
Inta = 300/5 A 10V A 5P30
- Riduttore toroidale di corrente conforme CEI 016 per protezione
omopolare 100/1 A
- Canalina superiore circuiti ausiliari L375
BM1
BM1
RC
RC
BM1
RC
BM1
RC
