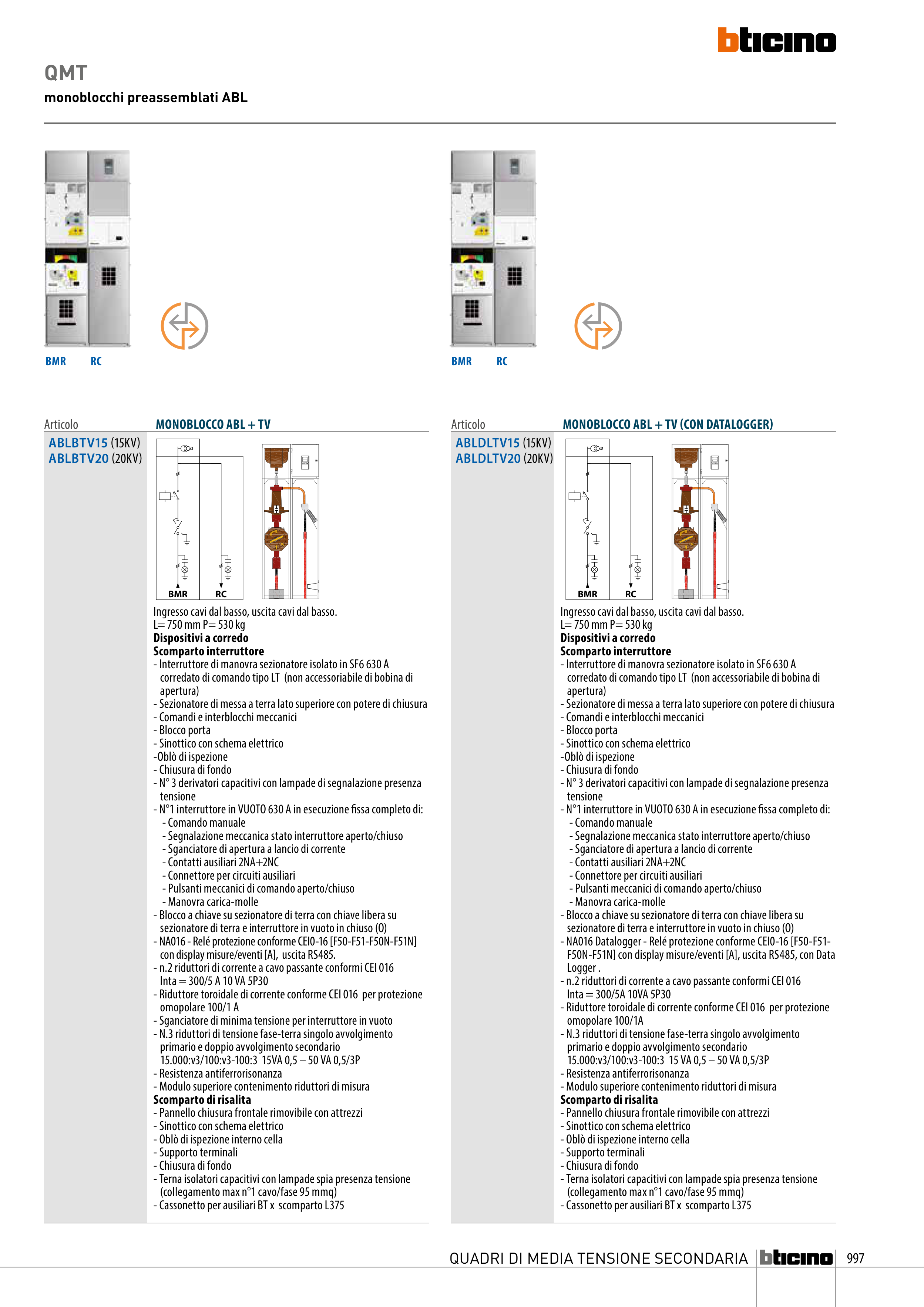

QUADRI DI MEDIA TENSIONE SECONDARIA
QMT
monoblocchi preassemblati ABL
BMR
BMR
RC
RC
Articolo
MONOBLOCCO ABL + TV
ABLBTV15 (15KV)
ABLBTV20 (20KV)
Ingresso cavi dal basso, uscita cavi dal basso.
L= 750 mm P= 530 kg
Dispositivi a corredo
Scomparto interruttore
- Interruttore di manovra sezionatore isolato in SF6 630 A
corredato di comando tipo LT (non accessoriabile di bobina di
apertura)
- Sezionatore di messa a terra lato superiore con potere di chiusura
- Comandi e interblocchi meccanici
- Blocco porta
- Sinottico con schema elettrico
-Oblò di ispezione
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di segnalazione presenza
tensione
- N°1 interruttore in VUOTO 630 A in esecuzione fissa completo di:
- Comando manuale
- Segnalazione meccanica stato interruttore aperto/chiuso
- Sganciatore di apertura a lancio di corrente
- Contatti ausiliari 2NA+2NC
- Connettore per circuiti ausiliari
- Pulsanti meccanici di comando aperto/chiuso
- Manovra carica-molle
- Blocco a chiave su sezionatore di terra con chiave libera su
sezionatore di terra e interruttore in vuoto in chiuso (O)
- NA016 - Relé protezione conforme CEI0-16 [F50-F51-F50N-F51N]
con display misure/eventi [A], uscita RS485.
- n.2 riduttori di corrente a cavo passante conformi CEI 016
Inta = 300/5 A 10 VA 5P30
- Riduttore toroidale di corrente conforme CEI 016 per protezione
omopolare 100/1 A
- Sganciatore di minima tensione per interruttore in vuoto
- N.3 riduttori di tensione fase-terra singolo avvolgimento
primario e doppio avvolgimento secondario
15.000:v3/100:v3-100:3 15VA 0,5 – 50 VA 0,5/3P
- Resistenza antiferrorisonanza
- Modulo superiore contenimento riduttori di misura
Scomparto di risalita
- Pannello chiusura frontale rimovibile con attrezzi
- Sinottico con schema elettrico
- Oblò di ispezione interno cella
- Supporto terminali
- Chiusura di fondo
- Terna isolatori capacitivi con lampade spia presenza tensione
(collegamento max n°1 cavo/fase 95 mmq)
- Cassonetto per ausiliari BT x scomparto L375
Articolo
MONOBLOCCO ABL + TV (CON DATALOGGER)
ABLDLTV15 (15KV)
ABLDLTV20 (20KV)
Ingresso cavi dal basso, uscita cavi dal basso.
L= 750 mm P= 530 kg
Dispositivi a corredo
Scomparto interruttore
- Interruttore di manovra sezionatore isolato in SF6 630 A
corredato di comando tipo LT (non accessoriabile di bobina di
apertura)
- Sezionatore di messa a terra lato superiore con potere di chiusura
- Comandi e interblocchi meccanici
- Blocco porta
- Sinottico con schema elettrico
-Oblò di ispezione
- Chiusura di fondo
- N° 3 derivatori capacitivi con lampade di segnalazione presenza
tensione
- N°1 interruttore in VUOTO 630 A in esecuzione fissa completo di:
- Comando manuale
- Segnalazione meccanica stato interruttore aperto/chiuso
- Sganciatore di apertura a lancio di corrente
- Contatti ausiliari 2NA+2NC
- Connettore per circuiti ausiliari
- Pulsanti meccanici di comando aperto/chiuso
- Manovra carica-molle
- Blocco a chiave su sezionatore di terra con chiave libera su
sezionatore di terra e interruttore in vuoto in chiuso (O)
- NA016 Datalogger - Relé protezione conforme CEI0-16 [F50-F51-
F50N-F51N] con display misure/eventi [A], uscita RS485, con Data
Logger .
- n.2 riduttori di corrente a cavo passante conformi CEI 016
Inta = 300/5A 10VA 5P30
- Riduttore toroidale di corrente conforme CEI 016 per protezione
omopolare 100/1A
- N.3 riduttori di tensione fase-terra singolo avvolgimento
primario e doppio avvolgimento secondario
15.000:v3/100:v3-100:3 15 VA 0,5 – 50 VA 0,5/3P
- Resistenza antiferrorisonanza
- Modulo superiore contenimento riduttori di misura
Scomparto di risalita
- Pannello chiusura frontale rimovibile con attrezzi
- Sinottico con schema elettrico
- Oblò di ispezione interno cella
- Supporto terminali
- Chiusura di fondo
- Terna isolatori capacitivi con lampade spia presenza tensione
(collegamento max n°1 cavo/fase 95 mmq)
- Cassonetto per ausiliari BT x scomparto L375
x3
BMR
RC
x3
BMR
RC
