246
A
L
B
C
L
0.4 L
D
Resistenza alla flessione
Tabella SWL (Safe Working Load) [daN/m]
Resistenza agli urti [J]
Resistenza alla flessione
La prova di resistenza alla flessione viene effettuata secondo
le prescrizioni della Norma IEC 61537 “Cable tray systems and
cable ladder systems for cable
management” (fig. 1), le cui condizioni di prova sono:
1. Passerella posata sugli elementi di sospensione.
2. Distanza (L) tra gli appoggi massima definita dal costruttore.
3. Giunzione al centro per la campana A-B e casuale per la
campana B-C.
4. Coppia minima di serraggio dei bulloni in PVC: 2,5 Nm.
5. Il carico deve essere uniformemente distribuito.
6. Flessione lineare massima misurata sulla passerella, al centro
di ogni campana, inferiore o uguale a 1/100 della distanza
(L) tra gli appoggi.
7. Flessione trasversale massima misurata sulla passerella, al
centro di ogni campana, inferiore o uguale a 1/20 della
larghezza della passerella stessa.
Altezza
Larghezza
100
150
200
300
400
75
16
25
35
48
70
100
42
66
90
Distanza supporti L=1500 (mm)
Resistenza all’urto
Materiale PVC.
Non propagante la fiamma.
Non richiede la messa a terra.
Temperatura di trasporto, stoccaggio, installazione e utilizzo:
minima: -5°C
massima: +40°C
Foratura delle basi: versione chiusa A: fino al 2%
versione forata B: dal 2% al 5%
Resistenza all’urto: 20J (vedere tabella qui sotto)
Resistenza agli urti
Questo test è realizzato al fine di misurare la resistenza delle
passerelle installate.
Prova realizzata ad una temperatura di -5°C.
Energia
urto
Peso
Altezza
caduta
(J)
(kg)
(mm)
2
0,5
400
5
1,7
295
10
5
200
20
5
400
50
10
500
Altezza
passerella
Larghezza passerella
Profilo standard
Profilo con nervature di rinforzo
100
150
200
300
400
75
5
10
20
20
20
100
20
20
20

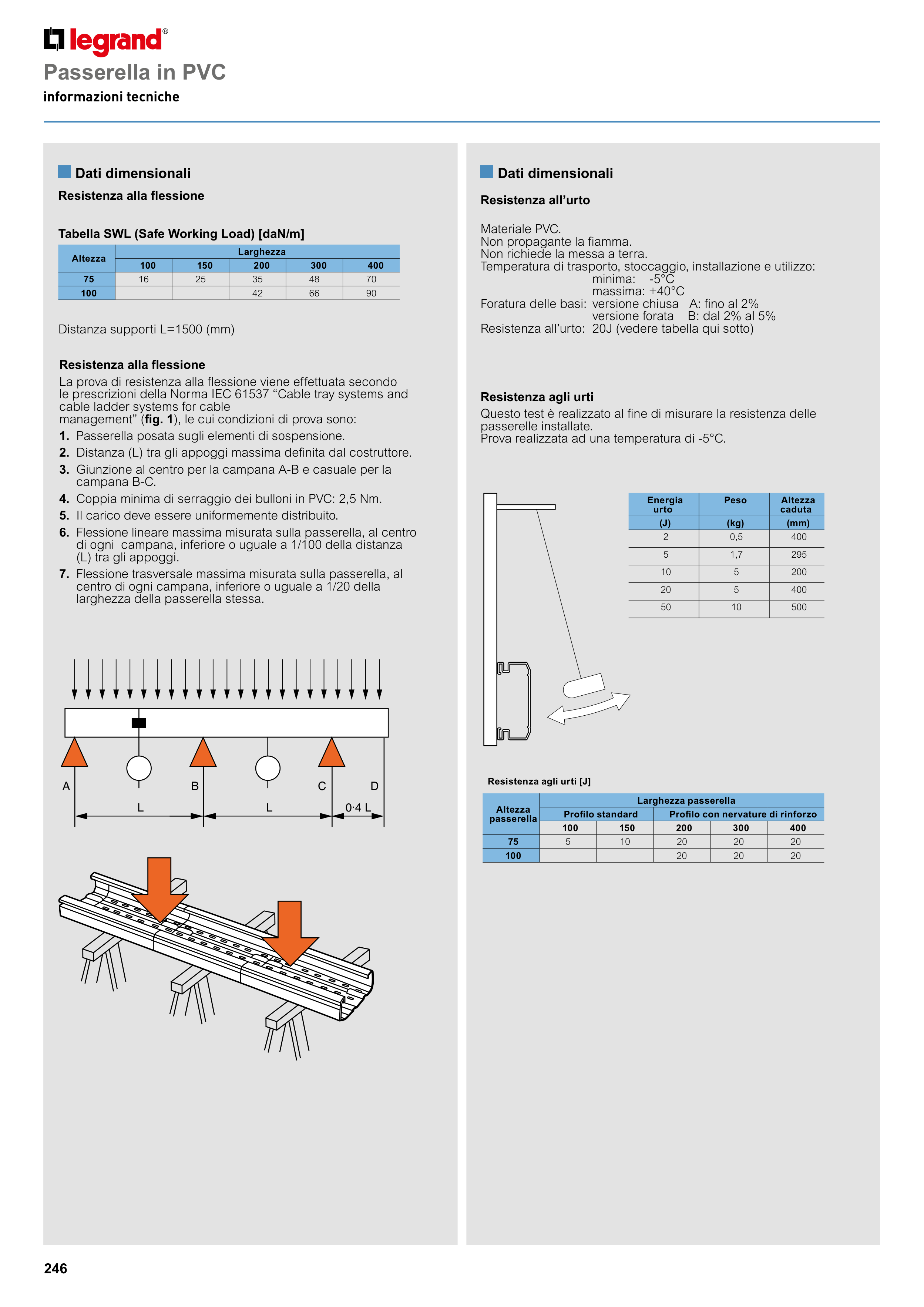

Passerella in PVC
informazioni tecniche
n Dati dimensionali
n Dati dimensionali
