214
SISTEMA
BREVETTATO
SISTEMA
BREVETTATO
L
Tassello rapido passerella/mensola
Collari rapidi per tubo
Legenda finiture: L=Acciaio inox AISI 316L; Inox=Acciaio inossidabile 301/302
Staffa di fissaggio canale mensola
SISTEMA
BREVETTATO
L

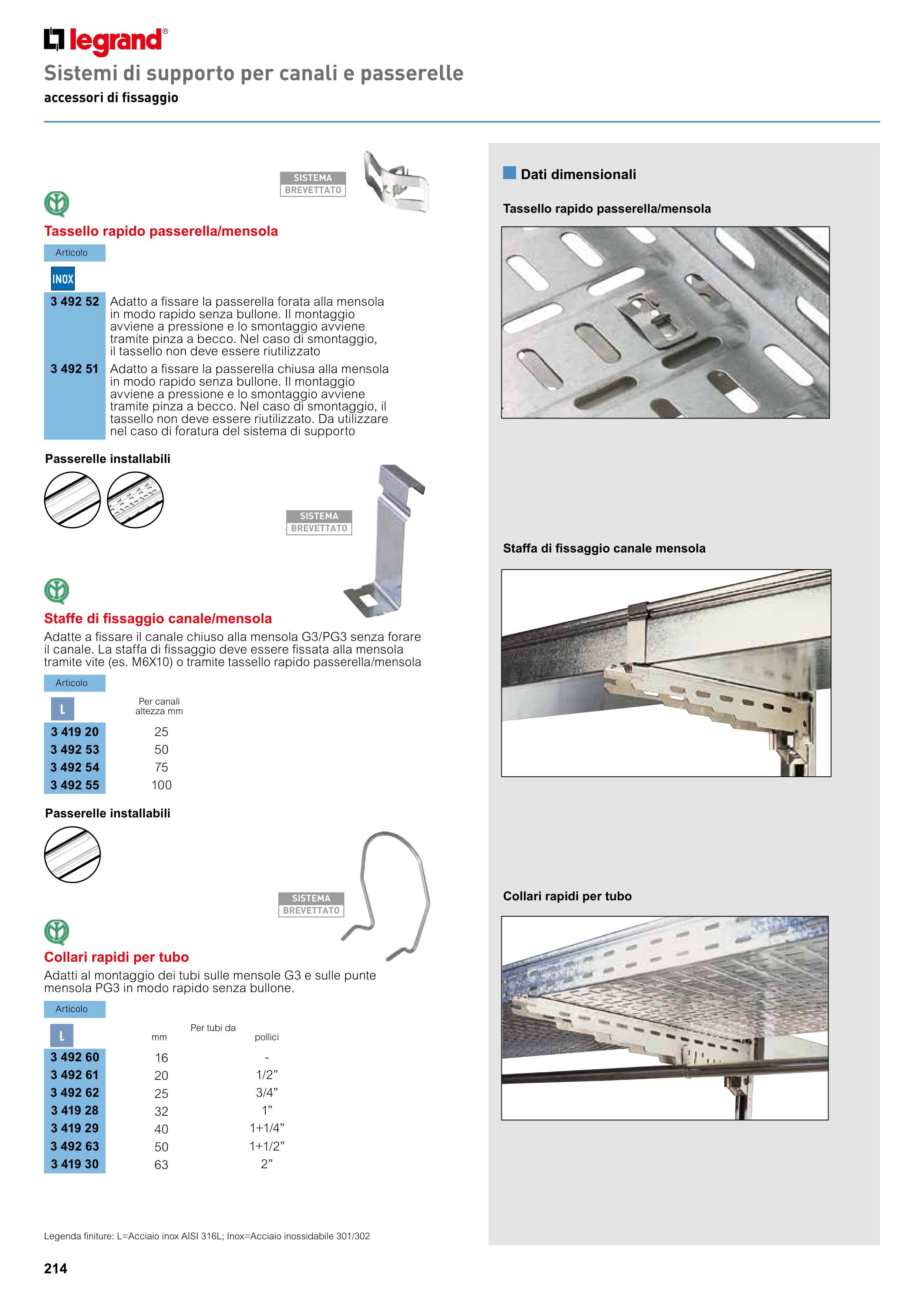

Sistemi di supporto per canali e passerelle
accessori di fissaggio
n Dati dimensionali
Tassello rapido passerella/mensola
Articolo
3 492 52
Adatto a fissare la passerella forata alla mensola
in modo rapido senza bullone. Il montaggio
avviene a pressione e lo smontaggio avviene
tramite pinza a becco. Nel caso di smontaggio,
il tassello non deve essere riutilizzato
3 492 51
Adatto a fissare la passerella chiusa alla mensola
in modo rapido senza bullone. Il montaggio
avviene a pressione e lo smontaggio avviene
tramite pinza a becco. Nel caso di smontaggio, il
tassello non deve essere riutilizzato. Da utilizzare
nel caso di foratura del sistema di supporto
Staffe di fissaggio canale/mensola
Adatte a fissare il canale chiuso alla mensola G3/PG3 senza forare
il canale. La staffa di fissaggio deve essere fissata alla mensola
tramite vite (es. M6X10) o tramite tassello rapido passerella/mensola
Articolo
Per canali
altezza mm
3 419 20
25
3 492 53
50
3 492 54
75
3 492 55
100
Collari rapidi per tubo
Adatti al montaggio dei tubi sulle mensole G3 e sulle punte
mensola PG3 in modo rapido senza bullone.
Articolo
Per tubi da
mm
pollici
3 492 60
16
-
3 492 61
20
1/2”
3 492 62
25
3/4”
3 419 28
32
1”
3 419 29
40
1+1/4”
3 492 63
50
1+1/2”
3 419 30
63
2”
Passerelle installabili
Passerelle installabili
INOX
