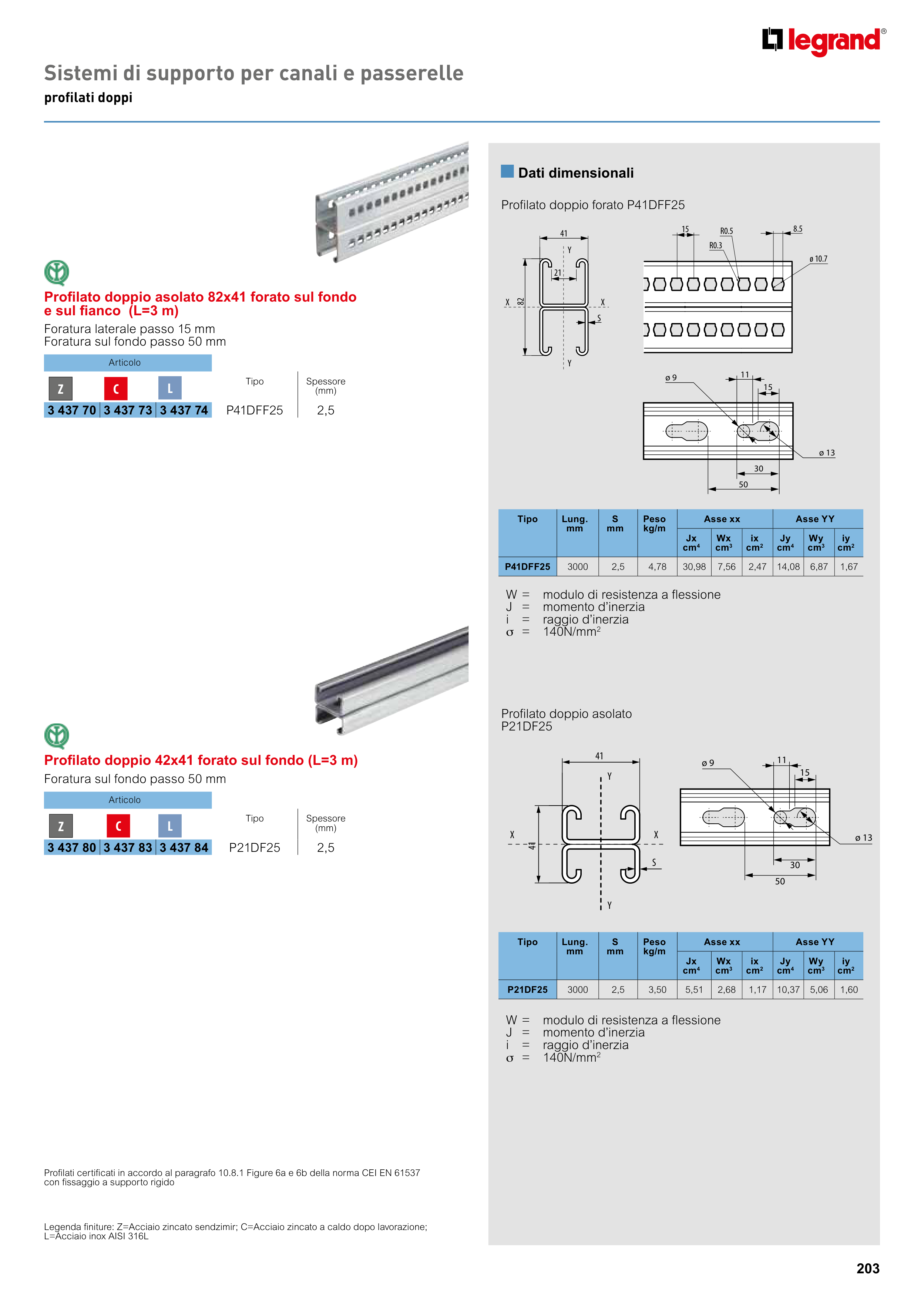

203
Profilato doppio asolato 82x41 forato sul fondo
e sul fianco (L=3 m)
Foratura laterale passo 15 mm
Foratura sul fondo passo 50 mm
Articolo
Tipo
Spessore
(mm)
3 437 70 3 437 73 3 437 74
P41DFF25
2,5
Profilato doppio 42x41 forato sul fondo (L=3 m)
Foratura sul fondo passo 50 mm
Articolo
Tipo
Spessore
(mm)
3 437 80 3 437 83 3 437 84
P21DF25
2,5
Z
C
Z
C
Sistemi di supporto per canali e passerelle
profilati doppi
Legenda finiture: Z=Acciaio zincato sendzimir; C=Acciaio zincato a caldo dopo lavorazione;
L=Acciaio inox AISI 316L
Profilati certificati in accordo al paragrafo 10.8.1 Figure 6a e 6b della norma CEI EN 61537
con fissaggio a supporto rigido
41
Dis P3100138r01
21
S
Y
Y
X
X
82
Profilato doppio forato P41DFF25
Profilato doppio asolato
P21DF25
Tipo
Lung.
mm
S
mm
Peso
kg/m
Asse xx
Asse YY
Jx
cm4
Wx
cm3
ix
cm2
Jy
cm4
Wy
cm3
iy
cm2
P41DFF25
3000
2,5
4,78
30,98
7,56
2,47
14,08
6,87
1,67
Tipo
Lung.
mm
S
mm
Peso
kg/m
Asse xx
Asse YY
Jx
cm4
Wx
cm3
ix
cm2
Jy
cm4
Wy
cm3
iy
cm2
P21DF25
3000
2,5
3,50
5,51
2,68
1,17
10,37
5,06
1,60
P3100135
41
S
41
Y
Y
X
X
W = modulo di resistenza a flessione
J = momento d’inerzia
i = raggio d’inerzia
σ = 140N/mm2
W = modulo di resistenza a flessione
J = momento d’inerzia
i = raggio d’inerzia
σ = 140N/mm2
n Dati dimensionali
15
30
11
50
ø 13
ø 9
15
30
11
50
ø 13
ø 9
15
R0.5
R0.3
8.5
ø 10.7
L
L
