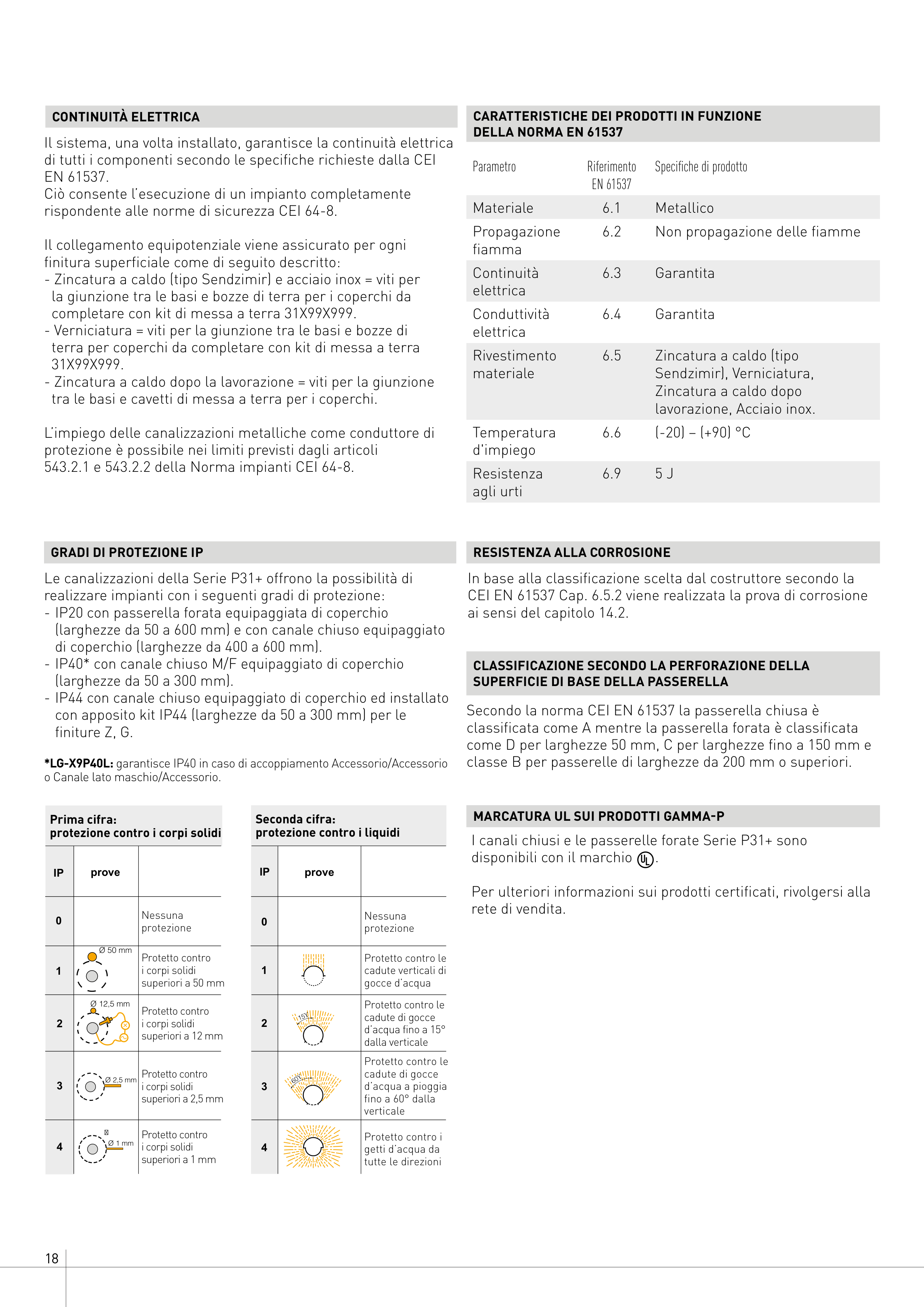

CONTINUITÀ ELETTRICA
CARATTERISTICHE DEI PRODOTTI IN FUNZIONE
DELLA NORMA EN 61537
Il sistema, una volta installato, garantisce la continuità elettrica
di tutti i componenti secondo le specifiche richieste dalla CEI
EN 61537.
Ciò consente l’esecuzione di un impianto completamente
rispondente alle norme di sicurezza CEI 64-8.
Il collegamento equipotenziale viene assicurato per ogni
finitura superficiale come di seguito descritto:
- Zincatura a caldo (tipo Sendzimir) e acciaio inox = viti per
la giunzione tra le basi e bozze di terra per i coperchi da
completare con kit di messa a terra 31X99X999.
- Verniciatura = viti per la giunzione tra le basi e bozze di
terra per coperchi da completare con kit di messa a terra
31X99X999.
- Zincatura a caldo dopo la lavorazione = viti per la giunzione
tra le basi e cavetti di messa a terra per i coperchi.
L’impiego delle canalizzazioni metalliche come conduttore di
protezione è possibile nei limiti previsti dagli articoli
543.2.1 e 543.2.2 della Norma impianti CEI 64-8.
Parametro
Riferimento
EN 61537
Specifiche di prodotto
Materiale
6.1
Metallico
Propagazione
fiamma
6.2
Non propagazione delle fiamme
Continuità
elettrica
6.3
Garantita
Conduttività
elettrica
6.4
Garantita
Rivestimento
materiale
6.5
Zincatura a caldo (tipo
Sendzimir), Verniciatura,
Zincatura a caldo dopo
lavorazione, Acciaio inox.
Temperatura
d'impiego
6.6
(-20) – (+90) °C
Resistenza
agli urti
6.9
5 J
RESISTENZA ALLA CORROSIONE
GRADI DI PROTEZIONE IP
CLASSIFICAZIONE SECONDO LA PERFORAZIONE DELLA
SUPERFICIE DI BASE DELLA PASSERELLA
In base alla classificazione scelta dal costruttore secondo la
CEI EN 61537 Cap. 6.5.2 viene realizzata la prova di corrosione
ai sensi del capitolo 14.2.
Le canalizzazioni della Serie P31+ offrono la possibilità di
realizzare impianti con i seguenti gradi di protezione:
- IP20 con passerella forata equipaggiata di coperchio
(larghezze da 50 a 600 mm) e con canale chiuso equipaggiato
di coperchio (larghezze da 400 a 600 mm).
- IP40* con canale chiuso M/F equipaggiato di coperchio
(larghezze da 50 a 300 mm).
- IP44 con canale chiuso equipaggiato di coperchio ed installato
con apposito kit IP44 (larghezze da 50 a 300 mm) per le
finiture Z, G.
Secondo la norma CEI EN 61537 la passerella chiusa è
classificata come A mentre la passerella forata è classificata
come D per larghezze 50 mm, C per larghezze fino a 150 mm e
classe B per passerelle di larghezze da 200 mm o superiori.
Ø 50 mm
s52/01/95F
Ø 12,5 mm
s52/02/95F
Ø 2,5 mm
s52/03/95F
Ø 1 mm
s52/04/95F
�
0
IP
prove
Prima cifra:
protezione contro i corpi solidi
Nessuna
protezione
Protetto contro
i corpi solidi
superiori a 50 mm
Protetto contro
i corpi solidi
superiori a 12 mm
Protetto contro
i corpi solidi
superiori a 2,5 mm
Protetto contro
i corpi solidi
superiori a 1 mm
1
2
3
4
s52/07/95F
15ϒ
s52/08/95F
60ϒ
s52/09/95F
s52/10/95F
IP
prove
Seconda cifra:
protezione contro i liquidi
Protetto contro le
cadute verticali di
gocce d’acqua
Nessuna
protezione
Protetto contro le
cadute di gocce
d’acqua fino a 15°
dalla verticale
Protetto contro le
cadute di gocce
d’acqua a pioggia
fino a 60° dalla
verticale
Protetto contro i
getti d’acqua da
tutte le direzioni
0
1
2
3
4
I canali chiusi e le passerelle forate Serie P31+ sono
disponibili con il marchio .
Per ulteriori informazioni sui prodotti certificati, rivolgersi alla
rete di vendita.
MARCATURA UL SUI PRODOTTI GAMMA-P
*LG-X9P40L: garantisce IP40 in caso di accoppiamento Accessorio/Accessorio
o Canale lato maschio/Accessorio.
