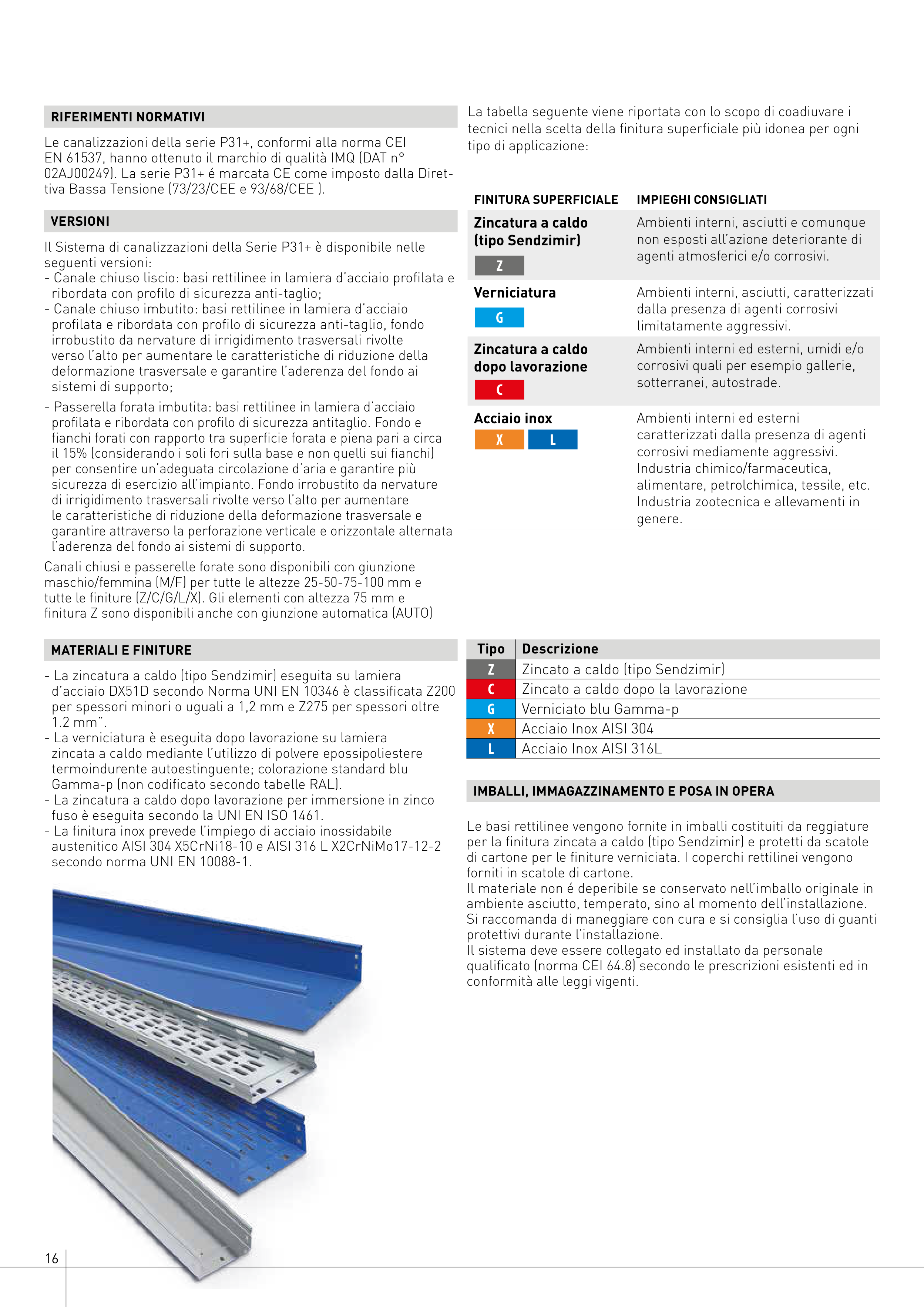

RIFERIMENTI NORMATIVI
VERSIONI
MATERIALI E FINITURE
Le canalizzazioni della serie P31+, conformi alla norma CEI
EN 61537, hanno ottenuto il marchio di qualità IMQ (DAT n°
02AJ00249). La serie P31+ é marcata CE come imposto dalla Diret-
tiva Bassa Tensione (73/23/CEE e 93/68/CEE ).
Il Sistema di canalizzazioni della Serie P31+ è disponibile nelle
seguenti versioni:
- Canale chiuso liscio: basi rettilinee in lamiera d’acciaio profilata e
ribordata con profilo di sicurezza anti-taglio;
- Canale chiuso imbutito: basi rettilinee in lamiera d’acciaio
profilata e ribordata con profilo di sicurezza anti-taglio, fondo
irrobustito da nervature di irrigidimento trasversali rivolte
verso l’alto per aumentare le caratteristiche di riduzione della
deformazione trasversale e garantire l’aderenza del fondo ai
sistemi di supporto;
- Passerella forata imbutita: basi rettilinee in lamiera d’acciaio
profilata e ribordata con profilo di sicurezza antitaglio. Fondo e
fianchi forati con rapporto tra superficie forata e piena pari a circa
il 15% (considerando i soli fori sulla base e non quelli sui fianchi)
per consentire un’adeguata circolazione d’aria e garantire più
sicurezza di esercizio all’impianto. Fondo irrobustito da nervature
di irrigidimento trasversali rivolte verso l’alto per aumentare
le caratteristiche di riduzione della deformazione trasversale e
garantire attraverso la perforazione verticale e orizzontale alternata
l’aderenza del fondo ai sistemi di supporto.
Canali chiusi e passerelle forate sono disponibili con giunzione
maschio/femmina (M/F) per tutte le altezze 25-50-75-100 mm e
tutte le finiture (Z/C/G/L/X). Gli elementi con altezza 75 mm e
finitura Z sono disponibili anche con giunzione automatica (AUTO)
- La zincatura a caldo (tipo Sendzimir) eseguita su lamiera
d’acciaio DX51D secondo Norma UNI EN 10346 è classificata Z200
per spessori minori o uguali a 1,2 mm e Z275 per spessori oltre
1.2 mm”.
- La verniciatura è eseguita dopo lavorazione su lamiera
zincata a caldo mediante l’utilizzo di polvere epossipoliestere
termoindurente autoestinguente; colorazione standard blu
Gamma-p (non codificato secondo tabelle RAL).
- La zincatura a caldo dopo lavorazione per immersione in zinco
fuso è eseguita secondo la UNI EN ISO 1461.
- La finitura inox prevede l’impiego di acciaio inossidabile
austenitico AISI 304 X5CrNi18-10 e AISI 316 L X2CrNiMo17-12-2
secondo norma UNI EN 10088-1.
La tabella seguente viene riportata con lo scopo di coadiuvare i
tecnici nella scelta della finitura superficiale più idonea per ogni
tipo di applicazione:
FINITURA SUPERFICIALE
IMPIEGHI CONSIGLIATI
Zincatura a caldo
(tipo Sendzimir)
Ambienti interni, asciutti e comunque
non esposti all’azione deteriorante di
agenti atmosferici e/o corrosivi.
Verniciatura
Ambienti interni, asciutti, caratterizzati
dalla presenza di agenti corrosivi
limitatamente aggressivi.
Zincatura a caldo
dopo lavorazione
Ambienti interni ed esterni, umidi e/o
corrosivi quali per esempio gallerie,
sotterranei, autostrade.
Acciaio inox
Ambienti interni ed esterni
caratterizzati dalla presenza di agenti
corrosivi mediamente aggressivi.
Industria chimico/farmaceutica,
alimentare, petrolchimica, tessile, etc.
Industria zootecnica e allevamenti in
genere.
IMBALLI, IMMAGAZZINAMENTO E POSA IN OPERA
Le basi rettilinee vengono fornite in imballi costituiti da reggiature
per la finitura zincata a caldo (tipo Sendzimir) e protetti da scatole
di cartone per le finiture verniciata. I coperchi rettilinei vengono
forniti in scatole di cartone.
Il materiale non é deperibile se conservato nell’imballo originale in
ambiente asciutto, temperato, sino al momento dell’installazione.
Si raccomanda di maneggiare con cura e si consiglia l’uso di guanti
protettivi durante l’installazione.
Il sistema deve essere collegato ed installato da personale
qualificato (norma CEI 64.8) secondo le prescrizioni esistenti ed in
conformità alle leggi vigenti.
Tipo
Descrizione
Z
Zincato a caldo (tipo Sendzimir)
C
Zincato a caldo dopo la lavorazione
G
Verniciato blu Gamma-p
X
Acciaio Inox AISI 304
L
Acciaio Inox AISI 316L
Z
G
C
X
L
