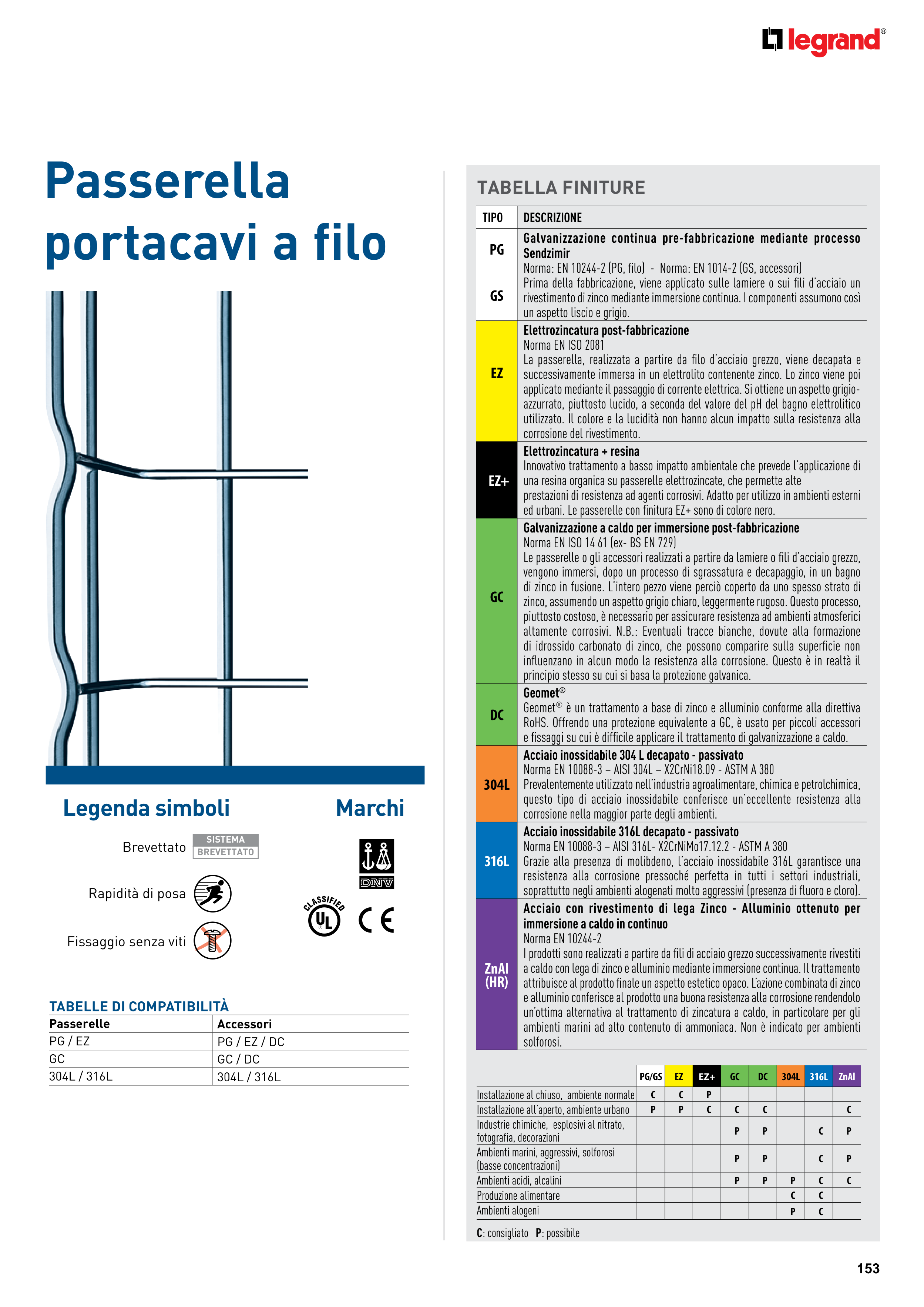

Passerella
portacavi a filo
TABELLE DI COMPATIBILITÀ
Passerelle
Accessori
PG / EZ
PG / EZ / DC
GC
GC / DC
304L / 316L
304L / 316L
Brevettato
Rapidità di posa
Fissaggio senza viti
Legenda simboli
Marchi
SISTEMA
BREVETTATO
TABELLA FINITURE
PG/GS
EZ
EZ+
GC
DC
304L
316L
ZnAl
Installazione al chiuso, ambiente normale
C
C
P
Installazione all’aperto, ambiente urbano
P
P
C
C
C
C
Industrie chimiche, esplosivi al nitrato,
fotografia, decorazioni
P
P
C
P
Ambienti marini, aggressivi, solforosi
(basse concentrazioni)
P
P
C
P
Ambienti acidi, alcalini
P
P
P
C
C
Produzione alimentare
C
C
Ambienti alogeni
P
C
TIPO
DESCRIZIONE
PG
Galvanizzazione continua pre-fabbricazione mediante processo
Sendzimir
Norma: EN 10244-2 (PG, filo) - Norma: EN 1014-2 (GS, accessori)
Prima della fabbricazione, viene applicato sulle lamiere o sui fili d’acciaio un
rivestimento di zinco mediante immersione continua. I componenti assumono così
un aspetto liscio e grigio.
GS
EZ
Elettrozincatura post-fabbricazione
Norma EN ISO 2081
La passerella, realizzata a partire da filo d’acciaio grezzo, viene decapata e
successivamente immersa in un elettrolito contenente zinco. Lo zinco viene poi
applicato mediante il passaggio di corrente elettrica. Si ottiene un aspetto grigio-
azzurrato, piuttosto lucido, a seconda del valore del pH del bagno elettrolitico
utilizzato. Il colore e la lucidità non hanno alcun impatto sulla resistenza alla
corrosione del rivestimento.
EZ+
Elettrozincatura + resina
Innovativo trattamento a basso impatto ambientale che prevede l’applicazione di
una resina organica su passerelle elettrozincate, che permette alte
prestazioni di resistenza ad agenti corrosivi. Adatto per utilizzo in ambienti esterni
ed urbani. Le passerelle con finitura EZ+ sono di colore nero.
GC
Galvanizzazione a caldo per immersione post-fabbricazione
Norma EN ISO 14 61 (ex- BS EN 729)
Le passerelle o gli accessori realizzati a partire da lamiere o fili d’acciaio grezzo,
vengono immersi, dopo un processo di sgrassatura e decapaggio, in un bagno
di zinco in fusione. L’intero pezzo viene perciò coperto da uno spesso strato di
zinco, assumendo un aspetto grigio chiaro, leggermente rugoso. Questo processo,
piuttosto costoso, è necessario per assicurare resistenza ad ambienti atmosferici
altamente corrosivi. N.B.: Eventuali tracce bianche, dovute alla formazione
di idrossido carbonato di zinco, che possono comparire sulla superficie non
influenzano in alcun modo la resistenza alla corrosione. Questo è in realtà il
principio stesso su cui si basa la protezione galvanica.
DC
Geomet®
Geomet® è un trattamento a base di zinco e alluminio conforme alla direttiva
RoHS. Offrendo una protezione equivalente a GC, è usato per piccoli accessori
e fissaggi su cui è difficile applicare il trattamento di galvanizzazione a caldo.
304L
Acciaio inossidabile 304 L decapato - passivato
Norma EN 10088-3 – AISI 304L – X2CrNi18.09 - ASTM A 380
Prevalentemente utilizzato nell’industria agroalimentare, chimica e petrolchimica,
questo tipo di acciaio inossidabile conferisce un’eccellente resistenza alla
corrosione nella maggior parte degli ambienti.
316L
Acciaio inossidabile 316L decapato - passivato
Norma EN 10088-3 – AISI 316L- X2CrNiMo17.12.2 - ASTM A 380
Grazie alla presenza di molibdeno, l’acciaio inossidabile 316L garantisce una
resistenza alla corrosione pressoché perfetta in tutti i settori industriali,
soprattutto negli ambienti alogenati molto aggressivi (presenza di fluoro e cloro).
ZnAl
(HR)
Acciaio con rivestimento di lega Zinco - Alluminio ottenuto per
immersione a caldo in continuo
Norma EN 10244-2
I prodotti sono realizzati a partire da fili di acciaio grezzo successivamente rivestiti
a caldo con lega di zinco e alluminio mediante immersione continua. Il trattamento
attribuisce al prodotto finale un aspetto estetico opaco. L’azione combinata di zinco
e alluminio conferisce al prodotto una buona resistenza alla corrosione rendendolo
un’ottima alternativa al trattamento di zincatura a caldo, in particolare per gli
ambienti marini ad alto contenuto di ammoniaca. Non è indicato per ambienti
solforosi.
C: consigliato P: possibile
