Tutti gli articoli sono forniti imballati in confezioni standard. Il
materiale non é deperibile se conservato nell’imballo originale in
ambiente asciutto, temperato, sino al momento dell’installazione.
Si raccomanda di maneggiare con cura e si consiglia l’uso
di guanti protettivi durante l’installazione. Il sistema deve

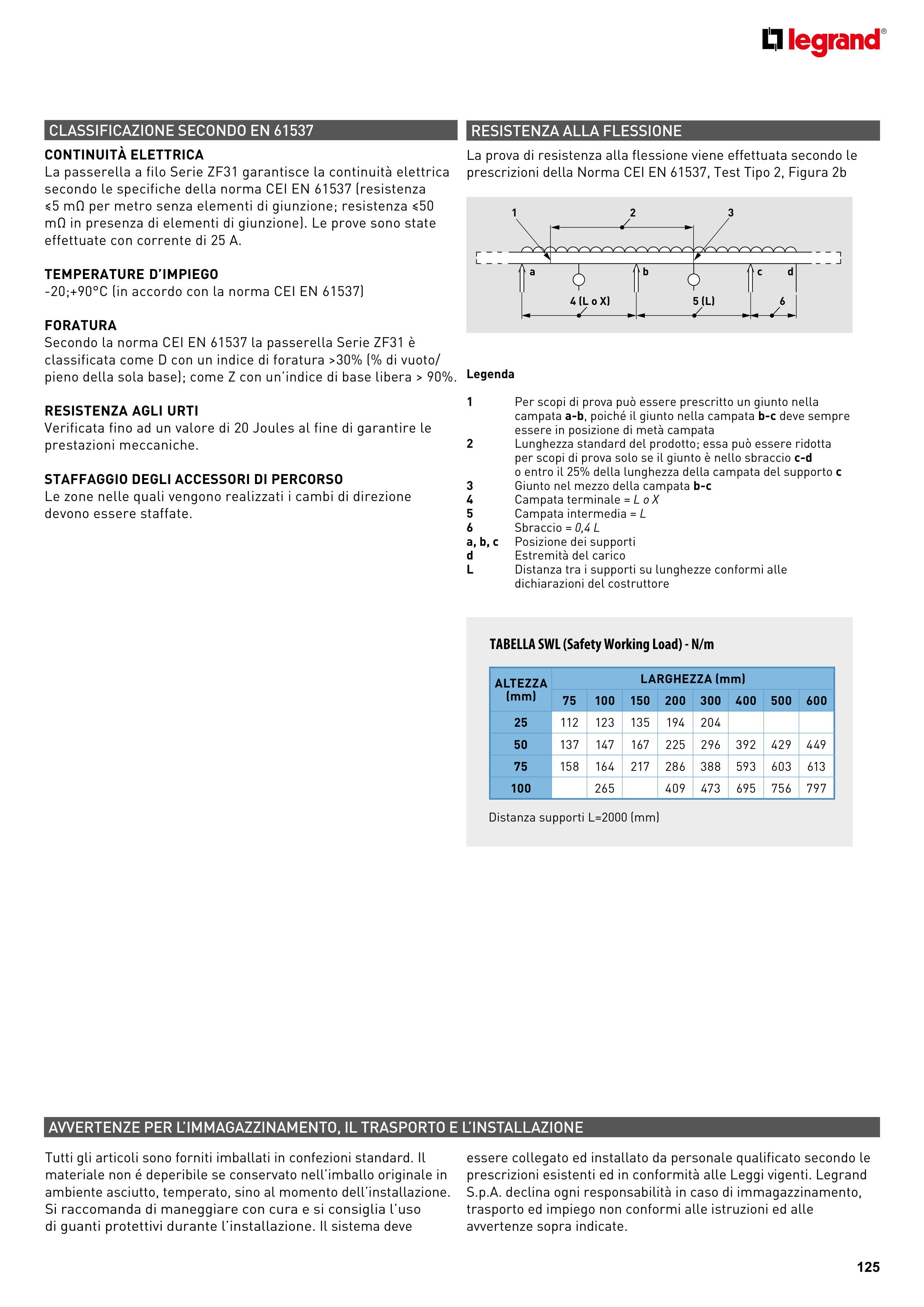

CLASSIFICAZIONE SECONDO EN 61537
CONTINUITÀ ELETTRICA
La passerella a filo Serie ZF31 garantisce la continuità elettrica
secondo le specifiche della norma CEI EN 61537 (resistenza
≤5 mΩ per metro senza elementi di giunzione; resistenza ≤50
mΩ in presenza di elementi di giunzione). Le prove sono state
effettuate con corrente di 25 A.
TEMPERATURE D’IMPIEGO
-20;+90°C (in accordo con la norma CEI EN 61537)
FORATURA
Secondo la norma CEI EN 61537 la passerella Serie ZF31 è
classificata come D con un indice di foratura >30% (% di vuoto/
pieno della sola base); come Z con un’indice di base libera > 90%.
RESISTENZA AGLI URTI
Verificata fino ad un valore di 20 Joules al fine di garantire le
prestazioni meccaniche.
STAFFAGGIO DEGLI ACCESSORI DI PERCORSO
Le zone nelle quali vengono realizzati i cambi di direzione
devono essere staffate.
TABELLA SWL (Safety Working Load) - N/m
RESISTENZA ALLA FLESSIONE
La prova di resistenza alla flessione viene effettuata secondo le
prescrizioni della Norma CEI EN 61537, Test Tipo 2, Figura 2b
ALTEZZA
(mm)
LARGHEZZA (mm)
75
100
150
200
300
400
500
600
25
112
123
135
194
204
50
137
147
167
225
296
392
429
449
75
158
164
217
286
388
593
603
613
100
265
409
473
695
756
797
Legenda
1
Per scopi di prova può essere prescritto un giunto nella
campata a-b, poiché il giunto nella campata b-c deve sempre
essere in posizione di metà campata
2
Lunghezza standard del prodotto; essa può essere ridotta
per scopi di prova solo se il giunto è nello sbraccio c-d
o entro il 25% della lunghezza della campata del supporto c
3
Giunto nel mezzo della campata b-c
4
Campata terminale = L o X
5
Campata intermedia = L
6
Sbraccio = 0,4 L
a, b, c
Posizione dei supporti
d
Estremità del carico
L
Distanza tra i supporti su lunghezze conformi alle
dichiarazioni del costruttore
essere collegato ed installato da personale qualificato secondo le
prescrizioni esistenti ed in conformità alle Leggi vigenti. Legrand
S.p.A. declina ogni responsabilità in caso di immagazzinamento,
trasporto ed impiego non conformi alle istruzioni ed alle
avvertenze sopra indicate.
AVVERTENZE PER L’IMMAGAZZINAMENTO, IL TRASPORTO E L’INSTALLAZIONE
2
1
3
6
d
c
b
a
4 (L o X)
5 (L)
Distanza supporti L=2000 (mm)
