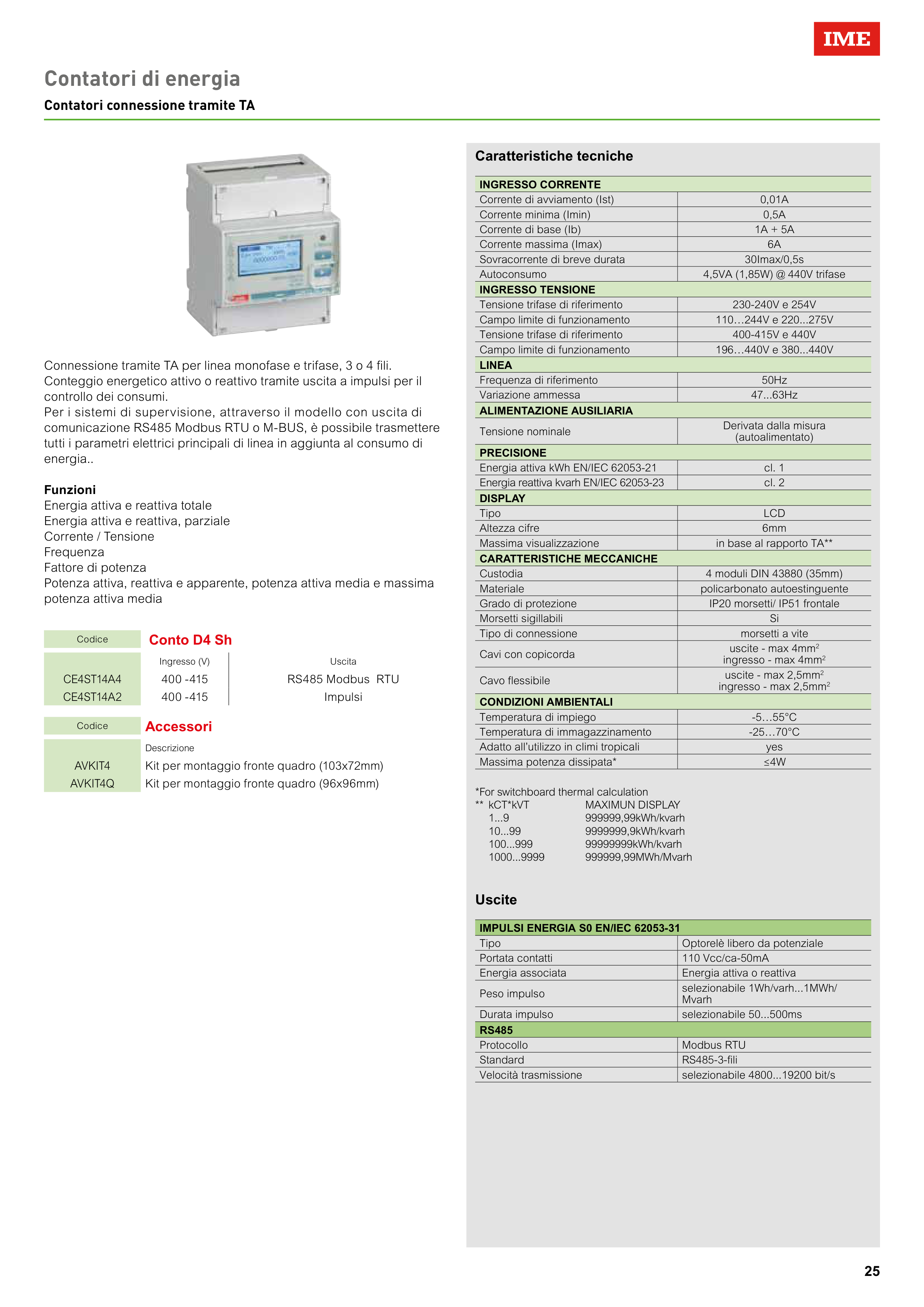

25
Codice
Conto D4 Sh
Ingresso (V)
Uscita
CE4ST14A4
400 -415
RS485 Modbus RTU
CE4ST14A2
400 -415
Impulsi
Caratteristiche tecniche
*For switchboard thermal calculation
** kCT*kVT
MAXIMUN DISPLAY
1...9
999999,99kWh/kvarh
10...99
9999999,9kWh/kvarh
100...999
99999999kWh/kvarh
1000...9999
999999,99MWh/Mvarh
Connessione tramite TA per linea monofase e trifase, 3 o 4 fili.
Conteggio energetico attivo o reattivo tramite uscita a impulsi per il
controllo dei consumi.
Per i sistemi di supervisione, attraverso il modello con uscita di
comunicazione RS485 Modbus RTU o M-BUS, è possibile trasmettere
tutti i parametri elettrici principali di linea in aggiunta al consumo di
energia..
Funzioni
Energia attiva e reattiva totale
Energia attiva e reattiva, parziale
Corrente / Tensione
Frequenza
Fattore di potenza
Potenza attiva, reattiva e apparente, potenza attiva media e massima
potenza attiva media
INGRESSO CORRENTE
Corrente di avviamento (Ist)
0,01A
Corrente minima (Imin)
0,5A
Corrente di base (Ib)
1A + 5A
Corrente massima (Imax)
6A
Sovracorrente di breve durata
30Imax/0,5s
Autoconsumo
4,5VA (1,85W) @ 440V trifase
INGRESSO TENSIONE
Tensione trifase di riferimento
230-240V e 254V
Campo limite di funzionamento
110…244V e 220...275V
Tensione trifase di riferimento
400-415V e 440V
Campo limite di funzionamento
196…440V e 380...440V
LINEA
Frequenza di riferimento
50Hz
Variazione ammessa
47...63Hz
ALIMENTAZIONE AUSILIARIA
Tensione nominale
Derivata dalla misura
(autoalimentato)
PRECISIONE
Energia attiva kWh EN/IEC 62053-21
cl. 1
Energia reattiva kvarh EN/IEC 62053-23
cl. 2
DISPLAY
Tipo
LCD
Altezza cifre
6mm
Massima visualizzazione
in base al rapporto TA**
CARATTERISTICHE MECCANICHE
Custodia
4 moduli DIN 43880 (35mm)
Materiale
policarbonato autoestinguente
Grado di protezione
IP20 morsetti/ IP51 frontale
Morsetti sigillabili
Si
Tipo di connessione
morsetti a vite
Cavi con copicorda
uscite - max 4mm2
ingresso - max 4mm2
Cavo flessibile
uscite - max 2,5mm2
ingresso - max 2,5mm2
CONDIZIONI AMBIENTALI
Temperatura di impiego
-5…55°C
Temperatura di immagazzinamento
-25…70°C
Adatto all’utilizzo in climi tropicali
yes
Massima potenza dissipata*
≤4W
Uscite
IMPULSI ENERGIA S0 EN/IEC 62053-31
Tipo
Optorelè libero da potenziale
Portata contatti
110 Vcc/ca-50mA
Energia associata
Energia attiva o reattiva
Peso impulso
selezionabile 1Wh/varh...1MWh/
Mvarh
Durata impulso
selezionabile 50...500ms
RS485
Protocollo
Modbus RTU
Standard
RS485-3-fili
Velocità trasmissione
selezionabile 4800...19200 bit/s
Contatori di energia
Contatori connessione tramite TA
Codice
Accessori
Descrizione
AVKIT4
Kit per montaggio fronte quadro (103x72mm)
AVKIT4Q
Kit per montaggio fronte quadro (96x96mm)
